Замена переключателя DeWalt DCF885

В этом руководстве показано, как заменить переключатель.

Шаг 1

Нажмите кнопку освобождения аккумулятора на верху аккумулятора.

Вытяните аккумулятор из инструмента.

Удалите восемь винтов Torx Security #10 длиной 18 мм.

Разъедините две части внешнего корпуса. Установите пустую сторону вниз и в сторону.

Отключите разъем от сборки мотора.

Оттяните мотор от сборки щеток.

Поднимите сборку щеток из корпуса дрели.

Отделите сборку якоря от сборки кольца щеток.

Отделите два показанных разъема от сборки кольца щеток.

Сборка щеток теперь удалена из корпуса дрели.

Вытяните сборку переключателя вверх из корпуса дрели.

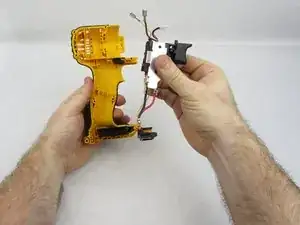

Вытяните переключатель из внешнего корпуса.

Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
