Замена ЖК-экрана и сенсорного дигитайзера Motorola Droid X

Найдите кнопку питания на верхней части телефона. Нажмите и удерживайте кнопку питания в течение 2 секунд, пока не появится меню.

Когда появится меню, выберите опцию «выключение питания». Дождитесь полного выключения телефона.

Разместите большой палец на задней крышке и нажмите вниз в направлении нижней части устройства. Как только крышка освободится, оттяните её от телефона и отложите в сторону.

Найдите жёлтую язычок в верхнем левом углу. Потяните язычок, пока аккумулятор не выйдет из крепления. Возьмите аккумулятор за выступающую кромку и извлеките его из корпуса.

Аккумулятор успешно извлечён.

Извлеките карту micro SD из её разъёма.

Найдите стык между задней панелью и торцевой крышкой на верхнем крае телефона.

Используйте пластиковый инструмент для вскрытия, чтобы отстегнуть два зажима, поддев инструментом правую сторону стыка и двигая его справа налево. После того как крышка снимется, отложите её в сторону.

Повторите шаг 2 для нижней крышки.

Используйте отвертку T5 Torx, чтобы выкрутить винты в каждом углу телефона.

Винты очень мелкие, поэтому следите, чтобы не потерять их.

Переверните телефон и найдите винт в середине левой стороны. Выкрутите его с помощью отвертки T5 Torx и отложите в сторону.

Найдите винт в нижнем правом углу отсека для аккумулятора. Снимите винт отверткой T5 (в некоторых случаях T6) Torx и отложите его в сторону.

Найдите стык вдоль правого края телефона. Используйте инструмент для поддевания, чтобы отсоединить два зажима вдоль края.

Найдите два зажима внутри корпуса и используйте лопатку, чтобы отсоединить их от корпуса. Чтобы отсоединить каждый зажим, прижмите острым концом инструментa небольшой чёрный пластиковый элемент в центре зажима.

После отсоединения зажимов снимите заднюю панель и отложите её в сторону.

Удалите винты вдоль обеих сторон материнской платы с помощью отвертки T3 Torx. На некоторых телефонах для этого может потребоваться крестовая отвертка #1.

Осторожно снимите белый соединительный провод с материнской платы с помощью пинцета.

Действуйте осторожно, этот провод хрупкий.

Соскребите электрическую ленту, покрывающую кабель ЖК-экрана и дигитайзера, используя лопатку или ноготь.

Используйте лопатку, чтобы отщелкнуть кабель дигитайзера от материнской платы.

Осторожно приподнимите маленький белый разъём вверх и отведите его от материнской платы.

Аккуратно вытяните плоский золотой кабель из разъёма.

Осторожно приподнимите материнскую плату и модуль камеры. Не извлекайте их полностью из телефона!

С помощью лопатки отщелкните чёрный кабельный разъём от материнской платы.

Теперь безопасно извлечь материнскую плату из телефона.

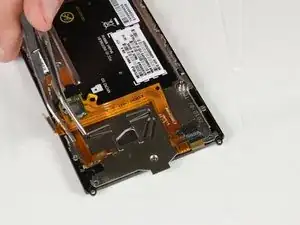

С помощью пинцета отогните чёрную наклейку с информацией о безопасности.

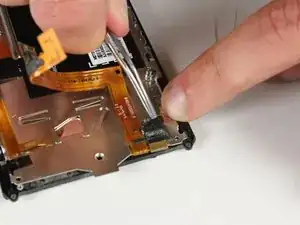

С помощью пинцета отведите оранжево‑чёрный кабель от устройства, остановившись перед электрической лентой у края экрана.

Снимите чёрную изоленту, расположенную у нижней части устройства.

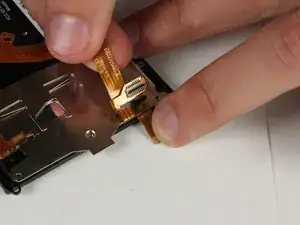

Отогните защёлку разъёма кабеля и вытащите тонкий плоский кабель.

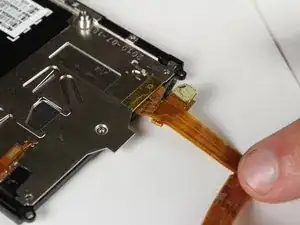

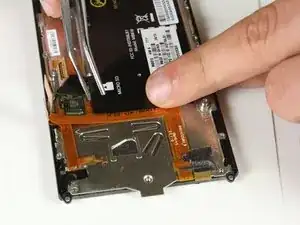

Аккуратно оттяните длинный оранжевый кабель от устройства.

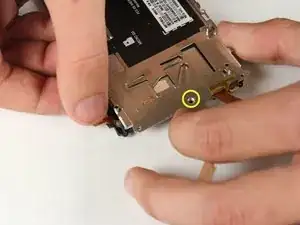

Отвинтите винт у основания экрана с помощью отвёртки Torx T4.

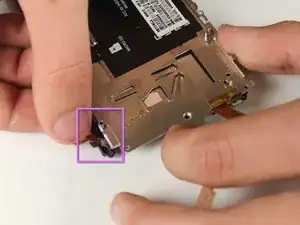

Отогните оранжево‑золотой разъём с левой стороны телефона.

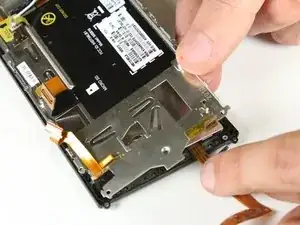

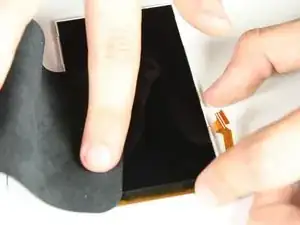

Аккуратно отделите металлическую пластину от ЖК‑дисплея и передней рамки.

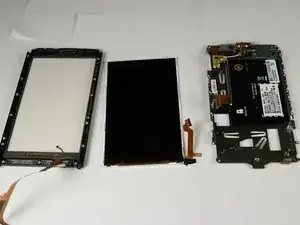

Поднимите ЖК‑дисплей и извлеките его из передней рамки.

Удалите всю пыль и пятна с ЖК‑дисплея и передней рамки перед установкой экрана.
