Замена передней панели с рамой Droid Ultra XT1080
Для этого ремонта я заменил ЖК-дисплей и цифровизатор, поставляемые с рамой. При заказе детали убедитесь, что в комплекте есть рама, поскольку при ремонте передней панели без рамы экран будет немного выступать. Если собрать без рамы, устройство будет работать, но вы рискуете снова повредить экран из-за этого небольшого зазора.
Шаг 1

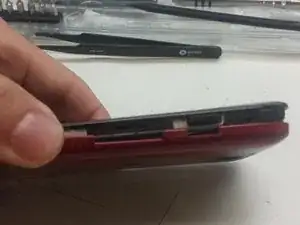

Начните с извлечения лотка для SIM-карты, который также выполняет функцию кнопки регулировки громкости
Шаг 2
Я лично использовал инструмент iSesamo, чтобы отсоединить защёлки задней крышки. Также можно воспользоваться Jimmy или пластиковыми инструментами для вскрытия.

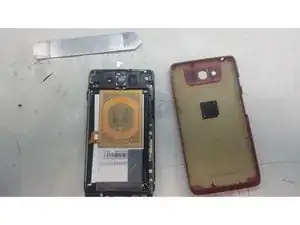

Не поддевайте заднюю крышку в нижней части экрана. Поддевайте с левой, правой и верхней сторон. После этого задняя крышка должна сдвинуться вниз и сняться.
Шаг 3

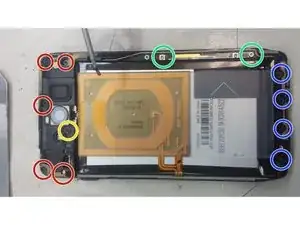

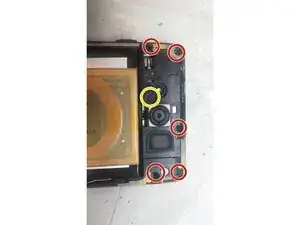

Винты T5 Torx

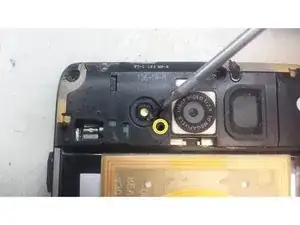

Винт T3 Torx
Винты T5 Torx
Винты T5 Torx
При сборке не затягивайте винты слишком сильно.
Шаг 4

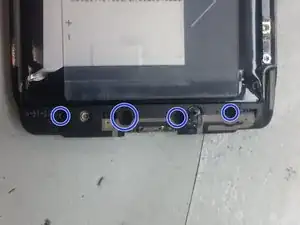

Винты T5 Torx
Шаг 5

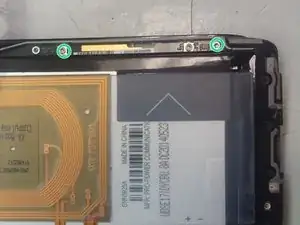

Винты T5 Torx
Шаг 6

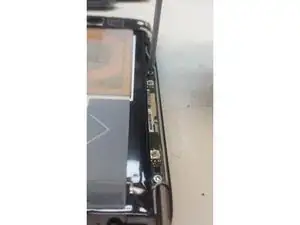

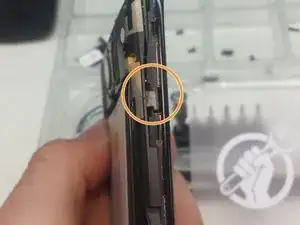

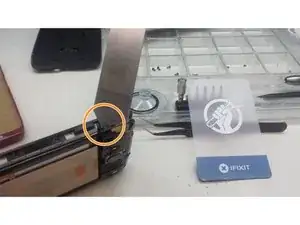

Используя инструмент iSesamo или другой инструмент для вскрытия, отсоедините защёлки с левой и правой сторон телефона.
Шаг 7

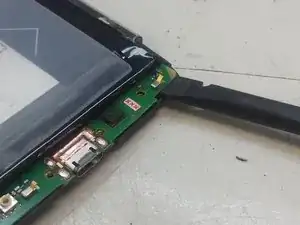

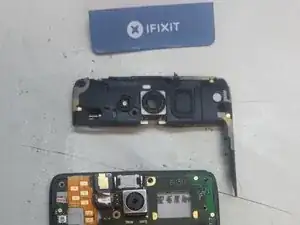

С помощью лопатки поднимите материнскую плату справа налево.

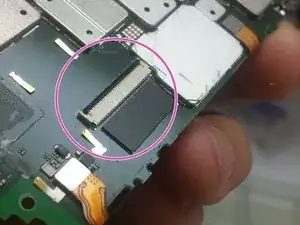

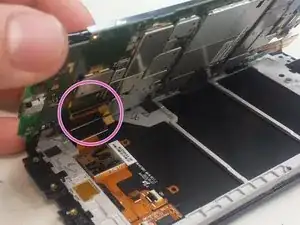

После того как плата будет отделена от рамы, снимите ленту и приподнимите чёрную скобу с помощью лопатки, чтобы отключить гибкий кабель.
Устанавливая новый экран, не забудьте закрыть гибкий кабель лентой.
Перед установкой материнской платы не забудьте переставить динамик для уха со старой рамы на новую.
Шаг 8
… продолжайте работать в обратном порядке, чтобы собрать устройство.
Заключение
Чтобы собрать устройство, следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
