Замена камеры Motorola Droid X

Найдите кнопку питания в верхней части телефона. Нажмите и удерживайте кнопку питания в течение 2 секунд, пока не появится меню.

Когда появится меню, выберите опцию «выключение питания». Дождитесь полного выключения телефона.

Положите большой палец на заднюю крышку и надавите вниз в направлении нижней части устройства. Когда крышка освободится, оттяните её от телефона и отложите в сторону.

Найдите жёлтую вытяжную ленту в верхнем левом углу. Потяните за ленту, пока аккумулятор не освободится. Возьмите аккумулятор за выступающую кромку и извлеките его из корпуса.

Аккумулятор успешно извлечён.

Извлеките micro SD карту из её разъёма.

Найдите шов между задней крышкой и торцевой крышкой на верхнем краю телефона.

Используйте пластиковый инструмент для вскрытия, чтобы отщелкнуть два защёлки, вставив инструмент в правую сторону шва и продвигая его справа налево. Когда крышка снимется, отложите её в сторону.

Повторите шаг 2 для нижней крышки.

Используйте отвёртку T5 Torx, чтобы выкрутить винты в каждом углу телефона.

Винты очень маленькие, поэтому следите, чтобы не потерять их.

Переверните телефон и найдите винт посередине левой стороны. Отверните его с помощью отвёртки T5 Torx и отложите в сторону.

Найдите винт в нижнем правом углу отсека для аккумулятора. Снимите винт с помощью отвёртки T5 (в некоторых случаях T6) Torx и отложите в сторону.

Найдите шов вдоль правого края телефона. Используйте монтажный инструмент, чтобы отсоединить два защёлки вдоль края.

Найдите две защёлки внутри корпуса и используйте лопаточку, чтобы отстегнуть их от корпуса. Для отсоединения каждой защёлки используйте острый конец, чтобы нажать на маленькую чёрную пластмассу в центре защёлки.

После отсоединения защёлок снимите заднюю крышку и отложите её в сторону.

Снимите винты вдоль обеих сторон материнской платы с помощью отвёртки T3 Torx. На некоторых телефонах может потребоваться крестовая отвёртка #1.

Аккуратно снимите белый соединительный провод с материнской платы с помощью пинцета.

Будьте осторожны, этот провод хрупкий.

Соскребите электропленку, покрывающую кабель ЖК-дисплея и дигитайзера, используя лопаточку или ноготь.

С помощью лопаточки отстегните шлейф дигитайзера от материнской платы.

Осторожно откиньте маленький белый разъём вверх и от материнской платы.

Осторожно вытяните плоский золотой шлейф из разъёма.

Аккуратно приподнимите материнскую плату вместе с модулем камеры. Не вынимайте их из телефона!

С помощью лопаточки отщелкните чёрный кабельный разъём от материнской платы.

Можно безопасно извлечь материнскую плату из телефона.

Осторожно отсоедините оранжево-золотой соединительный кабель камеры от материнской платы.

Снимите черную электрическую ленту, покрывающую соединительный кабель камеры.

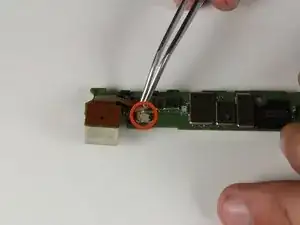

Поднимите вверх маленький белый разъём. Затем осторожно выньте оранжевый кабель из разъёма.

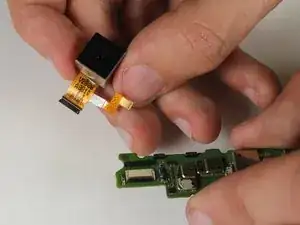

Подключите модуль камеры, вставив чёрный конец плоского кабеля камеры в белый разъём на материнской плате.
