Замена задней камеры Motorola Droid Turbo 2

Перед началом работ выключите телефон.

Вставьте инструмент для извлечения SIM-карты, бит для извлечения SIM или выпрямленную скрепку в маленькое отверстие лотка для SIM-карты.

Нажмите, чтобы извлечь лоток.

Снимите сборку лотка для SIM-карты с телефона.

Разогрейте iOpener и приложите его к верхнему краю телефона на одну минуту.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея подвержены повреждению от тепла.

Уголом монтажной лопатки поверните и плотно нажмите, чтобы она соскользнула под заднюю крышку.

В зависимости от возраста телефона это может быть сложно. Дополнительный нагрев iOpener может помочь. Можно аккуратно поддеть металлической лопаткой, чтобы создать зазор для монтажной лопатки.

Проведите монтажной лопаткой вдоль верхнего края телефона, чтобы разорвать клей.

Используйте лопатку, чтобы освободить более глубокие участки, но избегайте разрезания в области ободка камеры.

Повторите прогрев iOpener и процедуру разрезания для остальных трёх сторон.

Убедитесь, что вы разрезаете и более глубокие участки, поскольку задняя крышка удерживается большой клеевой поверхностью.

После того как вы прорезали клей, медленно отогните заднюю крышку от рамки.

Снимите заднюю крышку.

При повторной сборке следуйте этому руководству по клею для задней крышки, чтобы правильно нанести заранее вырезанную клейкую ленту.

Вставьте монтажную лопатку под резиновую крышку разъёма вспышки и подденьте вперёд, чтобы снять её.

Для повторной установки крышки совместите её и нажмите пальцем вперёд, чтобы зафиксировать на месте.

Используйте наконечник лопатки, чтобы поддеть и снять резиновую крышку разъёма катушки.

Для повторной установки крышки совместите её и нажмите пальцем вперёд, чтобы зафиксировать на месте.

Используйте наконечник лопатки, чтобы поддеть и отсоединить разъём вспышки.

Для повторного присоединения таких распрессовываемых разъёмов аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посредине. При неправильном совмещении штырьки могут выгнуться, что приведёт к необратимому повреждению.

Используйте наконечник лопатки, чтобы поддеть и отсоединить разъём беспроводной зарядной катушки.

Удалите следующие винты T3, фиксирующие среднюю рамку:

Тринадцать чёрных винтов 3,1 мм

Четыре серебристых винта 4,3 мм

Из-за различий в винтах и битаx вам может больше подойти отвертка T4. Правильный бит должен полностью сидеть в головке винта и ощущаться слегка свободным. Бит не должен ощущаться застрявшим в головке винта.

Вставьте монтажную лопатку вдоль шва рамки и слегка поверните, чтобы освободить среднюю рамку от телефона.

Снимите среднюю рамку с телефона.

Вы можете заклеить боковые кнопки лентой, чтобы предотвратить их выпадение во время ремонта.

Если кнопки выпадут из средней рамки, вставьте их в ориентации, показанной на изображении, перед повторной установкой рамки.

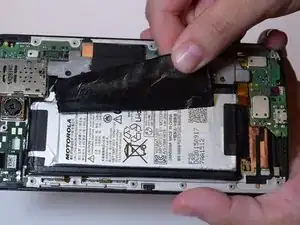

Пальцами аккуратно снимите чёрную ленту с батареи.

Старайтесь не разорвать ленту, так как вы будете использовать её на новой батарее.

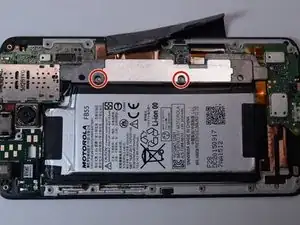

Используя бит T4 в вашей отвертке, снимите два винта 4,0 мм с металлического кронштейна.

Снимите металлический кронштейн.

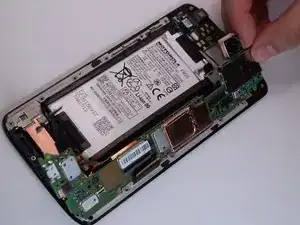

Используйте изогнутые пинцеты, чтобы поднять маленькую оранжевую пластиковую деталь рядом с нижним правым углом батареи.

Используйте острые пинцеты, чтобы снять прозрачную золотую ленту сверху разъёма ZIF.

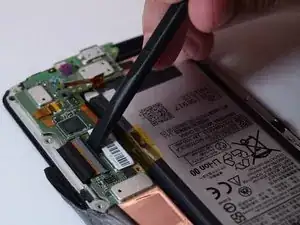

Слегка отожмите разъём ZIF лопаткой. Он отщёлкнётся вверх, но полностью не отсоединится.

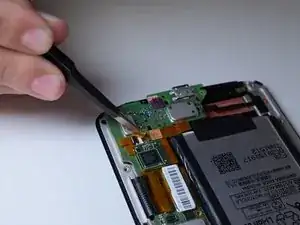

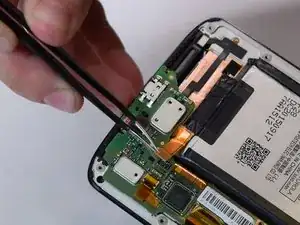

С помощью тупых пинцетов удалите прозрачную золотистую ленту с небольшого золотого шлейфа в нижнем правом углу батареи.

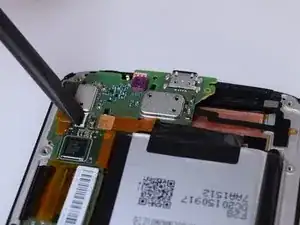

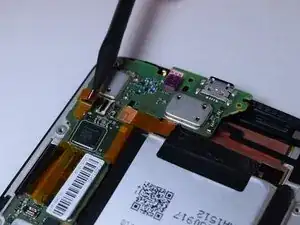

Затем с помощью лопатки отожмите защелку разъёма шлейфа.

Используйте лопаточку или пинцет, чтобы отжать золотой шлейф.

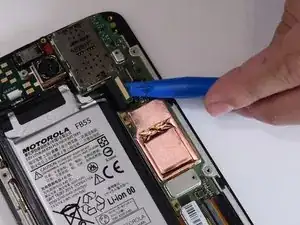

С помощью пластикового инструмента для вскрытия отщёлкните небольшой чёрный шлейф в верхнем правом углу батареи.

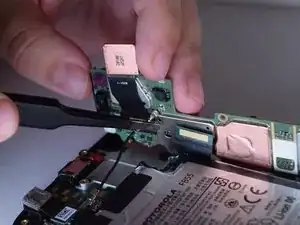

Аккуратно приподнимите плату и с помощью тупых пинцетов отсоедините чёрный антенный кабельный разъём в верхней части батареи.

Осторожно извлеките всю материнскую плату из телефона.

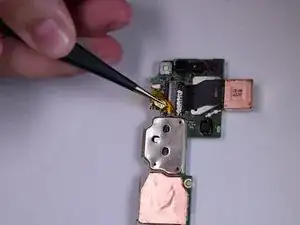

С помощью острого пинцета удалите ленту, закрывающую ZIF-разъём.

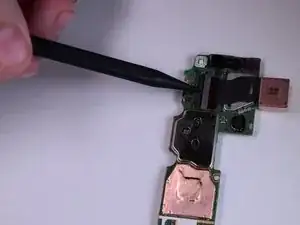

С помощью лопатки подденьте ZIF-разъём.

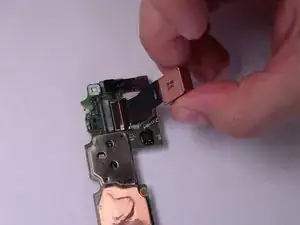

Снимите основную (заднюю) камеру.
