Замена тыльной камеры Motorola Droid X2

Сдвиньте пластиковый корпус с задней части телефона, чтобы открыть доступ к батарее.

Поднимите красную фиксационную ленту батареи и извлеките батарею из телефона.

Удалите отмеченные винты при помощи отвертки T-5. Длина этих винтов составляет 4,3 миллиметра.

Будьте осторожны, чтобы не сорвать шлиц винтов.

С помощью лопатки прижмите и снимите переднюю панель в верхней и нижней части телефона.

Будьте осторожны, чтобы не потерять маленькую резиновую деталь, которая закрывает микрофон.

Удалите отмеченные винты при помощи отвертки T-5. Длина этих винтов должна составлять 5,8 миллиметра.

С помощью пластиковой лопатки аккуратно разомкните корпус телефона. Он должен разделиться на переднюю часть с аппаратной начинкой и пластиковую заднюю панель.

С помощью пинцета снимите белый провод в верхней части телефона возле камеры.

Удалите эти девять винтов при помощи отвертки T-3. Длина этих винтов должна составлять 2,40 мм.

С помощью пинцета снимите белую электроизоляционную ленту с материнской платы.

С помощью пластиковой лопатки приподнимите и отсоедините разъём.

С помощью лопатки приподнимите коннектор верхней гарнитуры.

С помощью пинцета аккуратно отсоедините кабельный разъём, потянув кабель наружу.

Используйте лопаточку, чтобы отсоединить кабельный разъём.

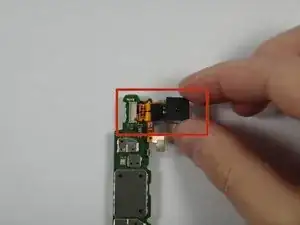

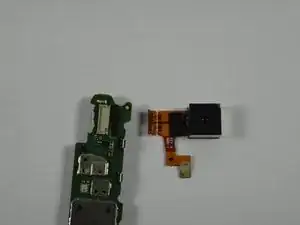

С помощью лопатки снимите камеру. Поднимите материнскую плату и просуньте лопаточку под камерой, затем выньте её.

Здесь должен быть коннектор верхней гарнитуры. В данном устройстве он был повреждён. Поднимите его с помощью лопатки.

С помощью пинцета снимите кабель с материнской платы.
