Замена экрана Motorola Droid X2
В этом руководстве показано, как заменить экран, если он поцарапан или треснул. Для выполнения этой процедуры потребуются инструменты, в частности термофен. Будьте осторожны и не перегревайте экран — это может повредить электронику.
Шаг 1

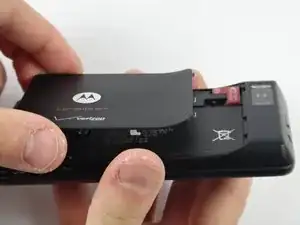

Сдвиньте пластиковую крышку с задней стороны телефона, чтобы открыть доступ к аккумулятору.
Шаг 2

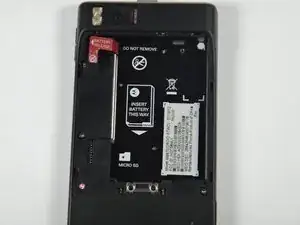

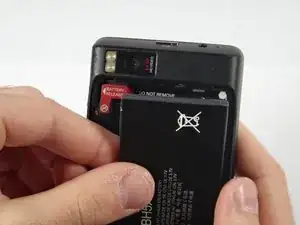

Подтяните вверх красную язычок-фиксатор аккумулятора и извлеките аккумулятор из телефона.
Шаг 3

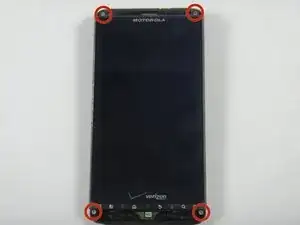

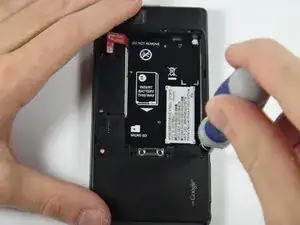

Открутите выделенные винты с помощью отвёртки T-5. Длина этих винтов — 4,3 миллиметра.
Будьте осторожны, чтобы не сорвать резьбу на винтах.
Шаг 4

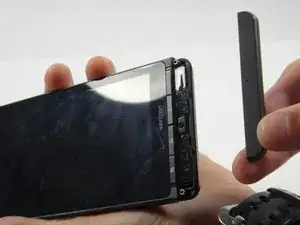

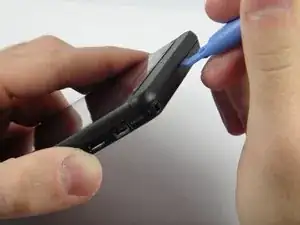

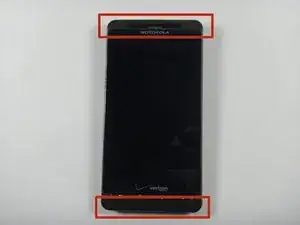

Используя инструмент для вскрытия, отсоедините переднюю крышку сверху и снизу телефона.
Не потеряйте небольшую резиновую накладку, которая установлена над микрофоном.
Шаг 5
Открутите выделенные винты с помощью отвёртки T-5. Длина винтов должна составлять 5,8 миллиметра.
Шаг 6

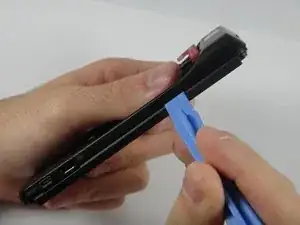

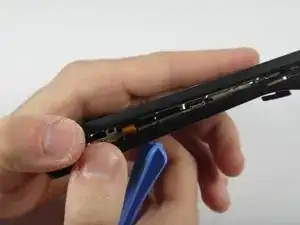

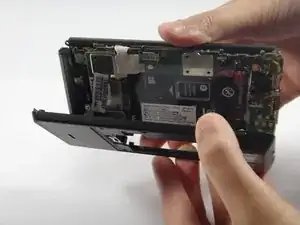

Используя пластиковый инструмент для вскрытия, аккуратно раскройте корпус телефона. Он должен разделиться на переднюю часть с установленными компонентами и пластиковую заднюю часть.
Шаг 7

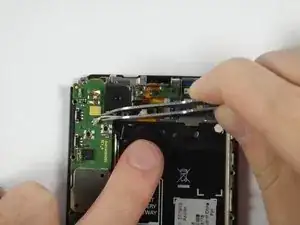

Используя пинцет, извлеките белый провод в верхней части телефона рядом с камерой.
Шаг 8

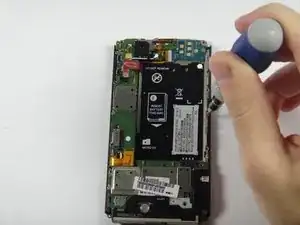

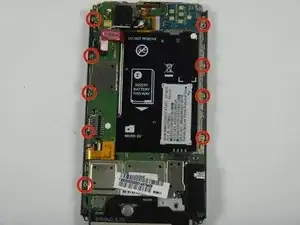

Открутите эти девять винтов с помощью отвёртки T-3. Длина винтов должна составлять 2,40 мм.
Шаг 9

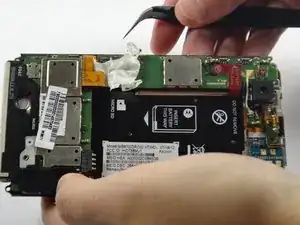

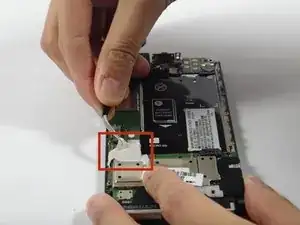

Используя пинцет, снимите белую электрическую изоленту с материнской платы.
Шаг 10

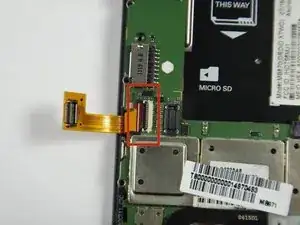

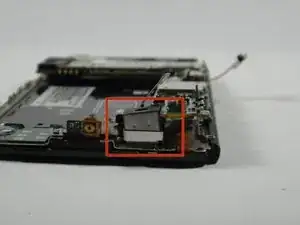

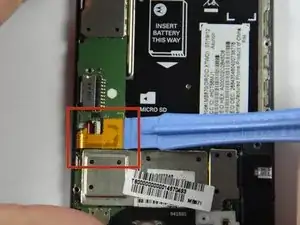

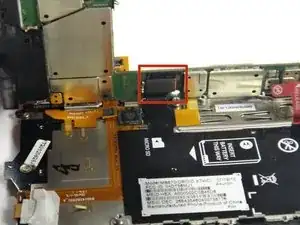

Используя пластиковый инструмент для вскрытия, поднимите разъём, чтобы отсоединить его.
Шаг 11
Используя инструмент для поддёвки, поднимите разъём жёсткости лица.
Шаг 12

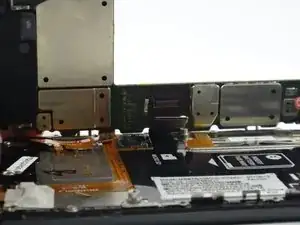

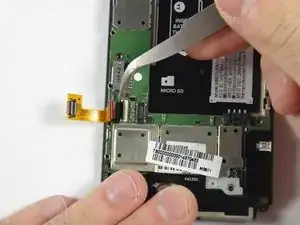

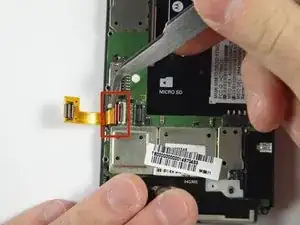

Используя пинцет, аккуратно отсоедините кабельный разъём, вытянув кабель наружу.
Шаг 13

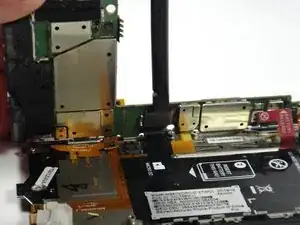

Используйте лопатку, чтобы отключить кабельный разъём.
Шаг 14

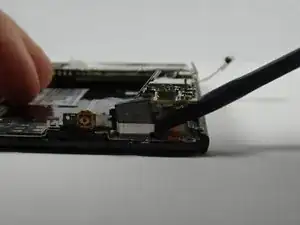

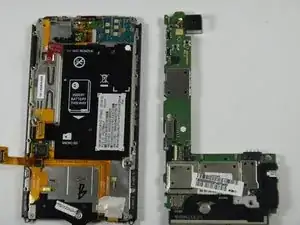

Используя лопатку, снимите камеру. Поднимите материнскую плату и вставьте лопатку под камеру.
Шаг 15

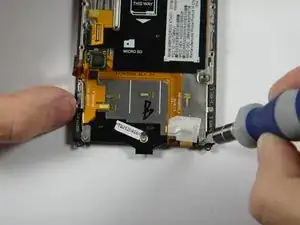

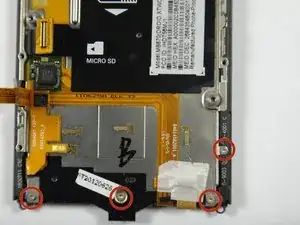

Открутите 4 винта с помощью отвёртки T-3. Длина винтов составляет 2,40 мм.
Будьте осторожны, чтобы не сорвать резьбу.
Шаг 16

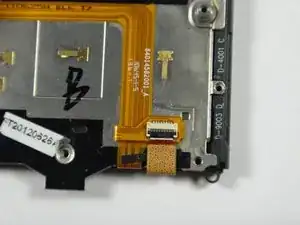

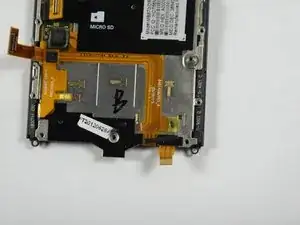

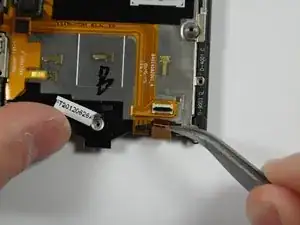

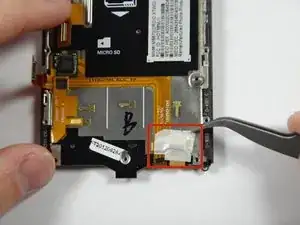

Используя пинцет, снимите белую изоленту, чтобы открыть доступ к разъёму.
Шаг 17

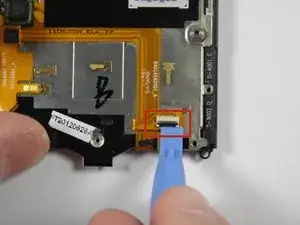

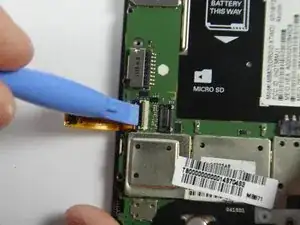

Используя пластиковый инструмент для вскрытия, поднимите разъём жёсткости лица.
Шаг 18

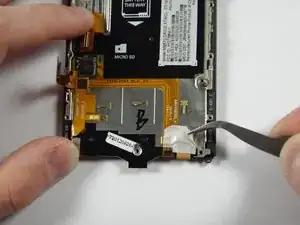

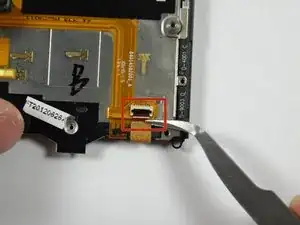

Используя пинцет, извлеките кабель из разъёма.
Шаг 19

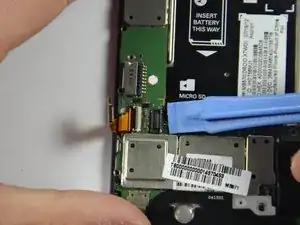

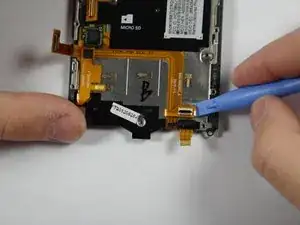

Используя пластиковый инструмент для вскрытия, поднимите разъём с устройства.
Шаг 20

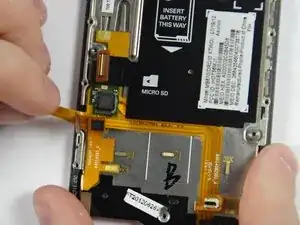

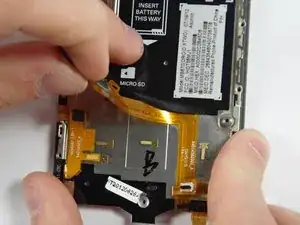

Отогните ленточный кабель от устройства.
Для этого потребуется некоторое усилие.
Шаг 21

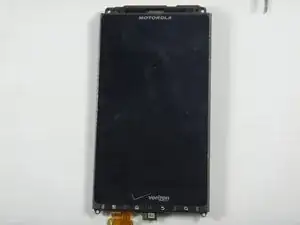

Поднимите экран с устройства.
Шаг 22
Используя термофен, аккуратно прогрейте края экрана.
Будьте осторожны — перегрев может повредить электронику.
После нагрева экран будет горячим.
Шаг 23

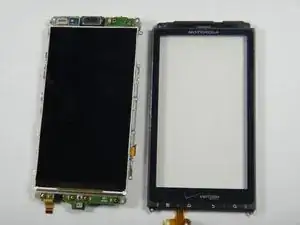

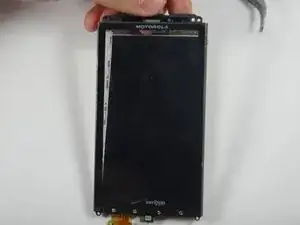

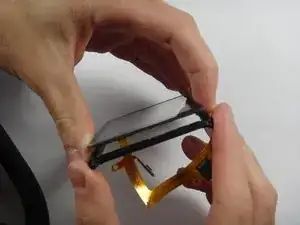

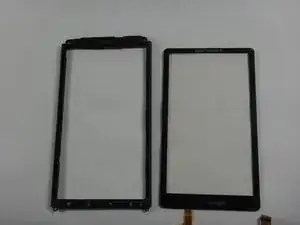

Поднимите экран от рамы.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
