Замена задней крышки Motorola Droid X

Цель: снять заднюю крышку с телефона Motorola Droid X.

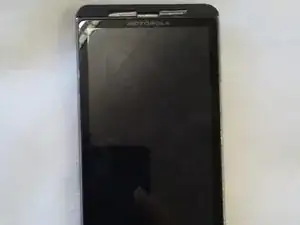

Так выглядит Motorola Droid X до разборки. Спереди расположен большой сенсорный ЖК‑дисплей.

ИНСТРУКЦИЯ: Переверните телефон так, чтобы была видна задняя панель.

Цель: снять крышку отсека аккумулятора.

Крышка закреплена посредством защёлкивания и скольжения.

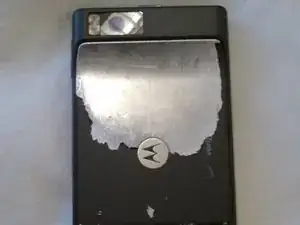

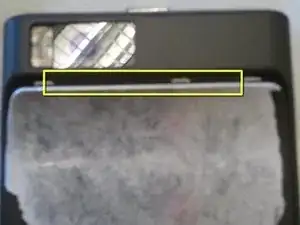

ИНСТРУКЦИЯ 1: Нажмите на верхнюю часть крышки, расположенную под объективом камеры.

ИНСТРУКЦИЯ 2: Сдвиньте крышку отсека аккумулятора вниз.

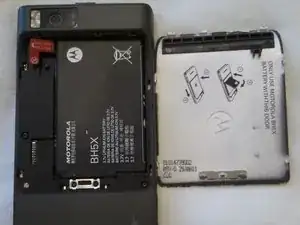

ИНСТРУКЦИЯ: Вставьте кончики пальцев в края отверстия и снимите крышку.

Цель: извлечь аккумулятор из отсека.

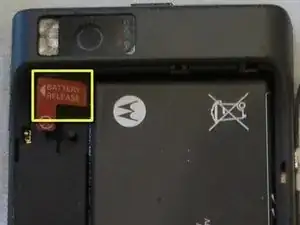

ИНСТРУКЦИЯ: Возьмитесь за красную язычок с надписью "Battery Release" и медленно поднимите его вверх. Это позволит извлечь аккумулятор.

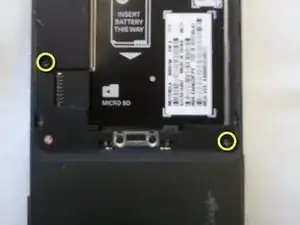

Цель: удалить два маленьких чёрных винта с задней части телефона.

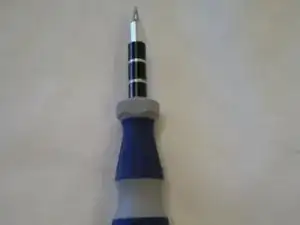

Эти два (2) винта удерживают корпус телефона. Их необходимо выкрутить крестовой отверткой Phillips Hex 2 мм,

ИНСТРУКЦИЯ: Снимите два чёрных винта с задней части телефона.

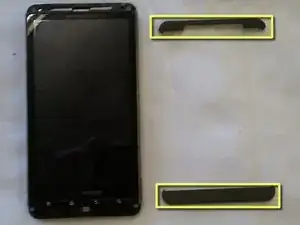

Цель: снять две пластиковые заглушки спереди телефона — они закрывают оставшиеся винты.

Две пластиковые заглушки защёлкиваются на корпусе телефона. Они расположены вверху и внизу телефона.

ИНСТРУКЦИЯ: Переверните телефон лицевой стороной вверх.

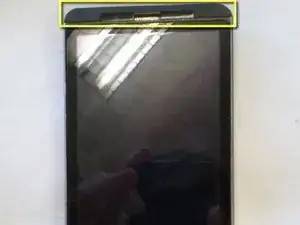

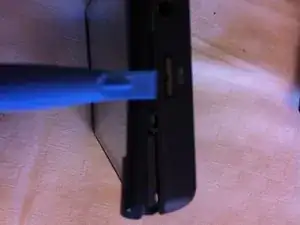

ИНСТРУКЦИЯ: Используйте инструмент iFixit в качестве рычага, чтобы поддеть верхнюю пластиковую заглушку. Она отщёлкнется.

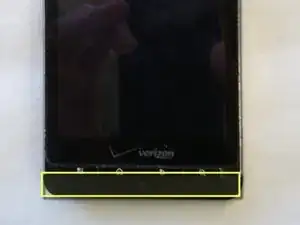

ИНСТРУКЦИЯ: Используйте инструмент iFixit в качестве рычага, чтобы поддеть нижнюю пластиковую заглушку.

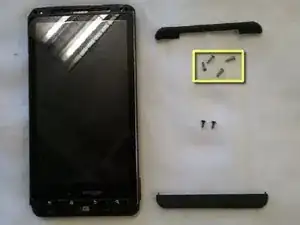

Цель: удалить четыре белых винта из углов экрана.

Эти четыре (4) винта удерживают корпус телефона. Используйте крестовую отвертку Phillips Hex 2 мм

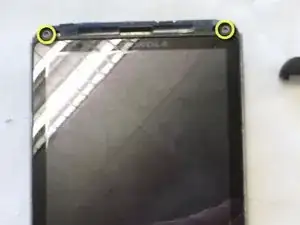

ИНСТРУКЦИЯ: удалите 2 белых винта из верхних углов экрана.

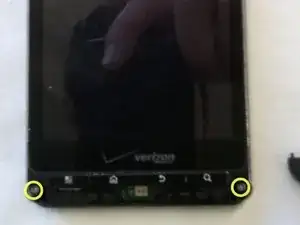

ИНСТРУКЦИЯ: удалите 2 белых винта из нижних углов экрана.

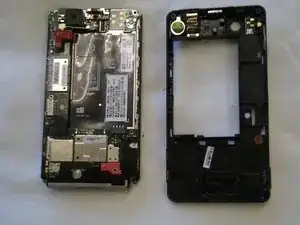

Цель: снять заднюю крышку с телефона, чтобы получить доступ к внутренностям.

Теперь телефон удерживается только корпусом. Необходимо разъединить две половины.

ИНСТРУКЦИЯ: Используйте инструмент iFixit в качестве рычага, чтобы разъединить переднюю и заднюю половины корпуса. Они отщёлкнутся.

Теперь вы готовы получить доступ к внутренним платам телефона.
