Замена материнской платы Motorola Droid X

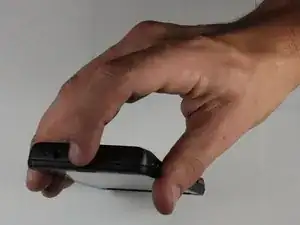

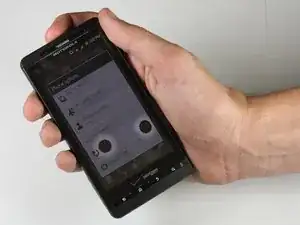

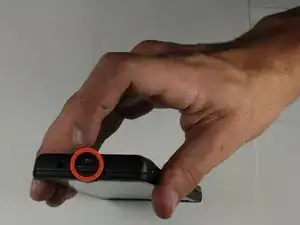

Найдите кнопку питания в верхней части телефона. Нажмите и удерживайте кнопку питания 2 секунды, пока не появится меню.

Когда появится меню, выберите опцию «выключение питания». Дождитесь полного выключения телефона.

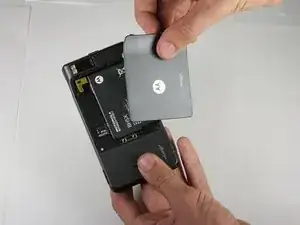

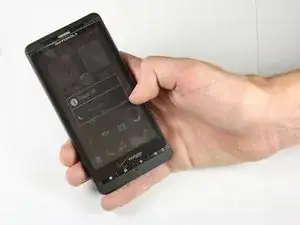

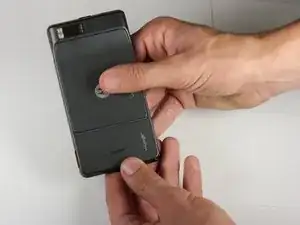

Разместите большой палец на задней крышке и нажмите вниз в сторону нижней части устройства. Когда крышка отщелкнется, оттяните её от телефона и отложите в сторону.

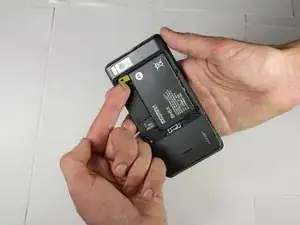

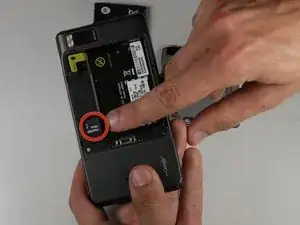

Найдите жёлтую вытяжную бирку в левом верхнем углу. Потяните бирку, пока батарея не выйдет из посадочного места. Захватите батарею за выступающую кромку и выньте её из корпуса.

Батарея успешно извлечена.

Извлеките карту micro SD из её разъёма.

Найдите шов между задним корпусом и верхней крышкой на верхнем крае телефона.

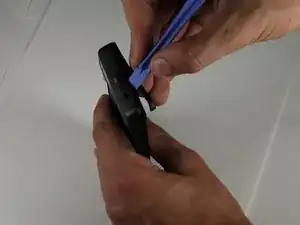

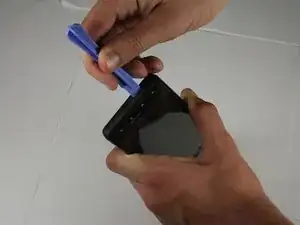

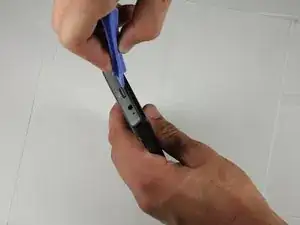

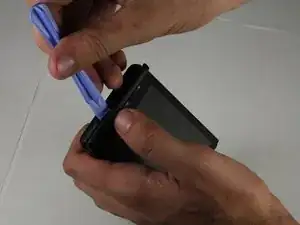

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить два зажима, вставив инструмент в правую сторону шва и двигая справа налево. Когда крышка снимется, отложите её в сторону.

Повторите шаг 2 для нижней крышки.

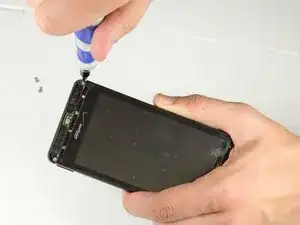

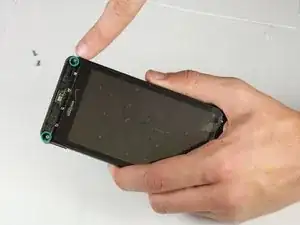

Используйте отвертку Torx T5, чтобы выкрутить винты в каждом углу телефона.

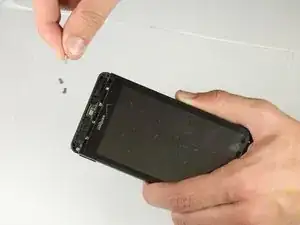

Винты очень маленькие, поэтому следите, чтобы не потерять их.

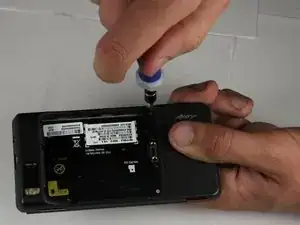

Переверните телефон и найдите винт посередине левой стороны. Отвинтите его с помощью отвертки Torx T5 и отложите в сторону.

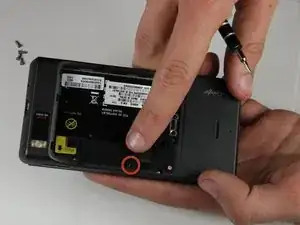

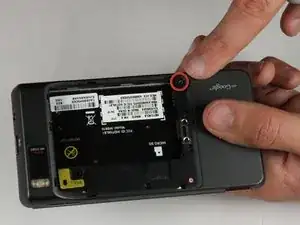

Найдите винт в правом нижнем углу отсека для батареи. Удалите винт отвёрткой Torx T5 (в некоторых случаях T6) и отложите в сторону.

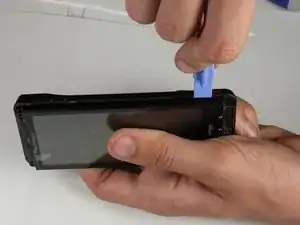

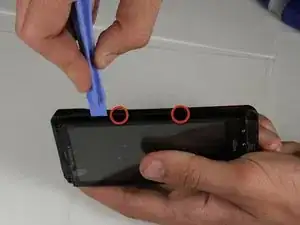

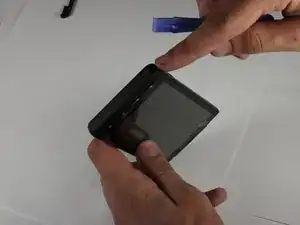

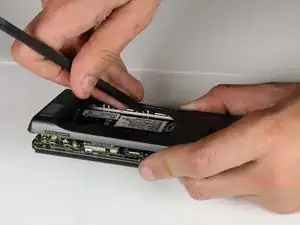

Найдите шов вдоль правого края телефона. Используйте инструмент для поддевания, чтобы отсоединить два зажима вдоль края.

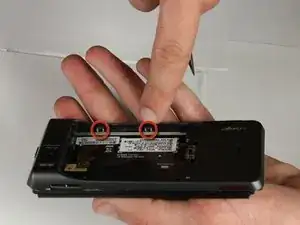

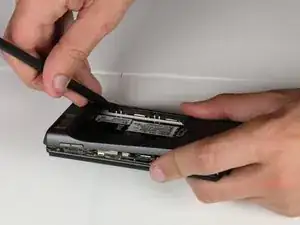

Найдите два зажима внутри корпуса и используйте лопаточку, чтобы отсоединить их от корпуса. Чтобы отсоединить каждый зажим, используйте острый конец лопаточки, чтобы нажать на маленькую чёрную пластмассу в центре зажима.

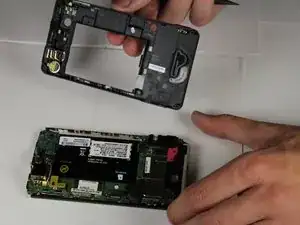

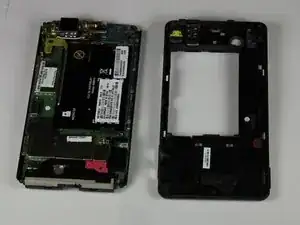

После отсоединения зажимов снимите задний корпус и отложите его в сторону.

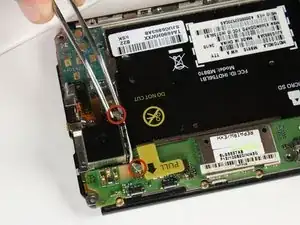

Удалите винты по обеим сторонам материнской платы с помощью отвертки Torx T3. На некоторых телефонах для этого может потребоваться отвертка Phillips #1.

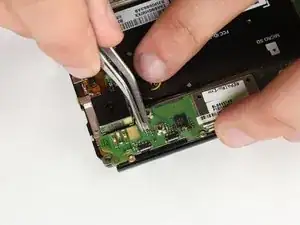

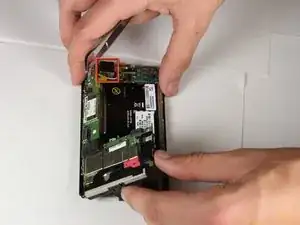

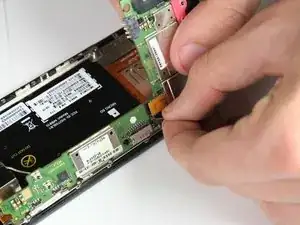

Осторожно снимите белый соединительный провод с материнской платы с помощью пинцета.

Будьте осторожны, этот провод хрупкий.

Соскребите электрическую ленту, которая закрывает кабель LCD и дигитайзера, используя лопаточку или ноготь.

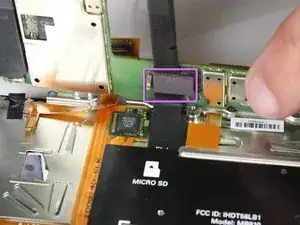

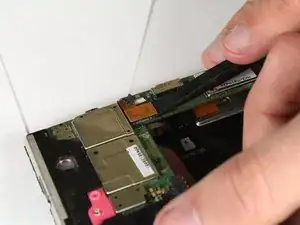

Используйте лопаточку, чтобы отщёлкнуть кабель дигитайзера от материнской платы.

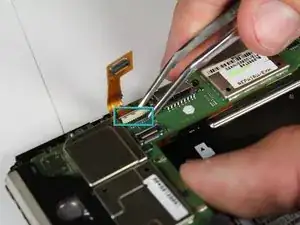

Осторожно отогните маленький белый разъём вверх и от материнской платы.

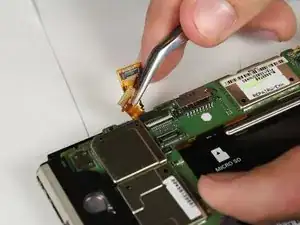

Осторожно вытяните плоский золотой кабель из разъёма.

Аккуратно приподнимите материнскую плату и модуль камеры. Не извлекайте их из телефона!

С помощью лопаточки отсоедините чёрный кабельный разъём от материнской платы.

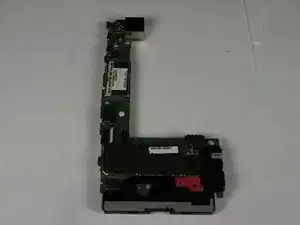

Теперь безопасно извлечь материнскую плату из телефона.
