Замена задней крышки HMD Pulse

Разрядите аккумулятор телефона ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

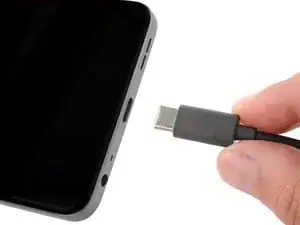

Отключите все кабели от телефона и полностью выключите его.

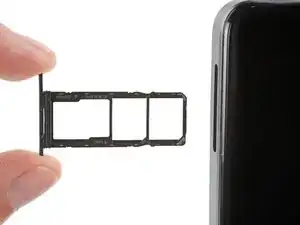

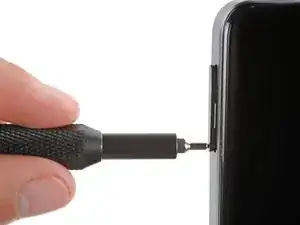

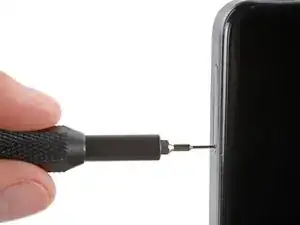

Плотно вставьте инструмент для извлечения SIM‑лотка, биту или выпрямлённую скрепку в отверстие лотка SIM на левой кромке телефона, пока лоток не выйдет.

Удалите лоток SIM‑карты.

При сборке используйте маркировку на лотке для правильной ориентации и повторной установки.

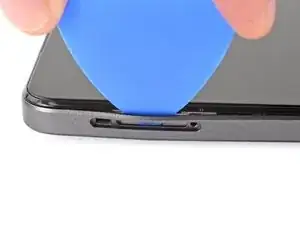

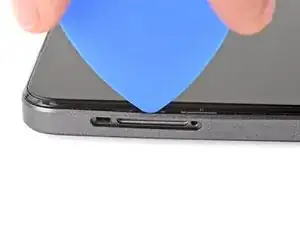

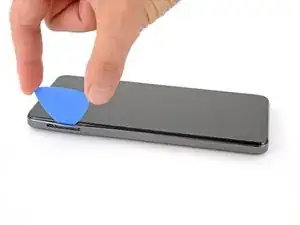

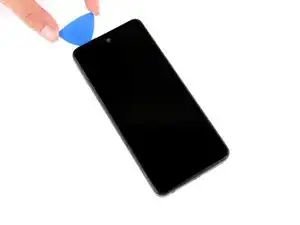

Вставьте кончик медиатора для вскрытия между задней крышкой и рамой у выреза лотка SIM‑карты.

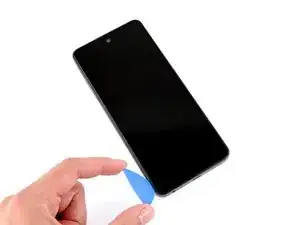

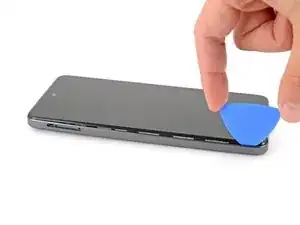

Разместите медиатор вертикально и ведите его вдоль левой кромки, чтобы начать отщёлкивать заднюю крышку.

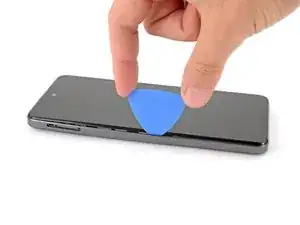

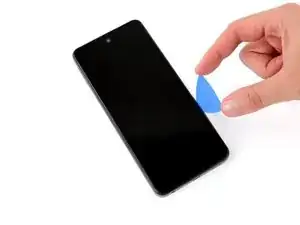

Продолжайте вести медиатор по периметру телефона, пока задняя крышка полностью не отщёлкнется.

Углы могут быть трудными для отщёлкивания и потребовать усилия. Если возникают трудности, попробуйте приподнять крышку медиатором.

Не пытайтесь полностью снять крышку — к телефону всё ещё подключён тонкий кабель.

Осторожно переверните телефон так, чтобы задняя крышка оказалась сверху.

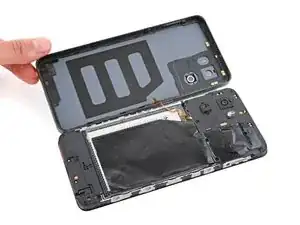

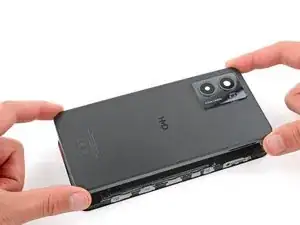

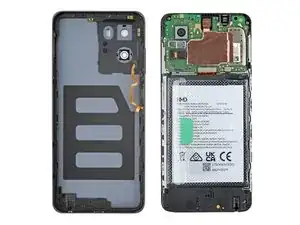

Поднимите заднюю крышку с рамы и переверните её через левую кромку телефона, положив крышку на рабочую поверхность.

Будьте очень осторожны, чтобы не натянуть тонкий кабель задней крышки.

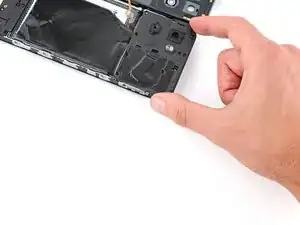

При сборке установите заднюю крышку на рамку и сильно прижмите по периметру, чтобы защёлкнуть все фиксаторы.

Будьте очень осторожны, чтобы не проколоть аккумулятор отвёрткой.

Используйте крестообразную отвёртку, чтобы выкрутить девять винтов длиной 3.6 мм, фиксирующих крышку материнской платы.

Винт у центра верхней кромки закрыт наклейкой. Проколите её отвёрткой или используйте пинцет, чтобы снять наклейку.

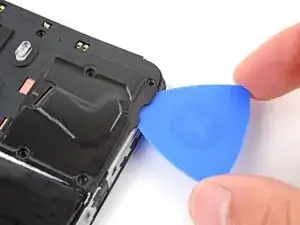

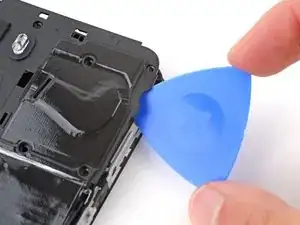

Вставьте медиатор между правой кромкой крышки материнской платы и рамой.

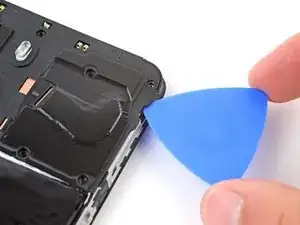

Поверните медиатор, чтобы полностью отщёлкнуть крышку.

Снимите экран материнской платы и прикреплённый к нему графитовый лист.

При сборке установите экран материнской платы на место и плотно прижмите по периметру, чтобы защёлкнуть фиксаторы.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс‑коннектор аккумулятора от нижней кромки материнской платы.

Для повторного подключения таких коннекторов выровняйте разъём над гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не защёлкнется. Не пытайтесь втиснуть коннектор силой, иначе вы можете повредить его навсегда.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс‑коннектор задней крышки от нижней кромки материнской платы.

Снимите заднюю крышку.

Проверьте, установлены ли на вашей запасной задней крышке кнопка питания и крышки объектива задней камеры.

Если нет, следуйте оставшимся шагам, чтобы снять и перенести эти детали.

В этом шаге показано, как снять и перенести кнопку питания.

С помощью пинцета аккуратно зажмите верхнюю резиновую лапку кнопки питания и выведите её из посадочного места.

Поднимите и удалите кнопку питания.

При сборке перенесите оригинальную кнопку питания на новую заднюю крышку:

Установка кнопки питания может быть очень сложной и потребовать нескольких попыток.

Вставьте нижнюю резиновую лапку и шлейф вместе в их паз и нажмите кнопку в вырез.

Сдвиньте верхнюю лапку в её паз.

Этот шаг показывает, как снять и перенести две задние крышки объективов камеры.

Приложите нагретый iOpener к крышкам объективов на задней панели на одну минуту, чтобы размягчить их клей.

В качестве альтернативы можно использовать фен для нагрева крышек объективов. Будьте осторожны, не перегрейте их, так как они могут деформироваться.

Обмотайте мягкой тканью плоский конец лопатки, чтобы не поцарапать крышку, и сильно надавите сзади на крышку объектива, чтобы отделить её от клея.

Снимите крышку объектива.

Используйте пинцет, чтобы удалить остатки клея с крышки объектива.

Повторите процесс для снятия другой крышки объектива.

При сборке перенесите оригинальные крышки объективов на новую заднюю панель. Для этого снимите защитные подкладки с клея крышек и прижмите крышки на место для закрепления. Перед продолжением сборки протрите крышки чистой тканью.

У вас остаётся задняя панель.
