Замена экрана и рамки HMD Pulse+

Дайте аккумулятору телефона разрядиться ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона и полностью выключите его.

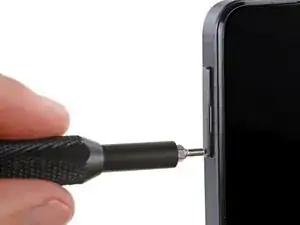

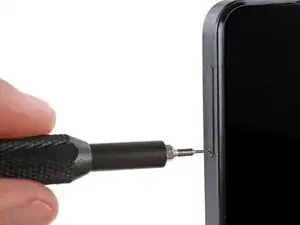

Плотно вставьте инструмент для извлечения SIM‑лотка, насадку или распрямлённую скрепку в отверстие лотка SIM-карты на левой кромке телефона, пока лоток не выйдет.

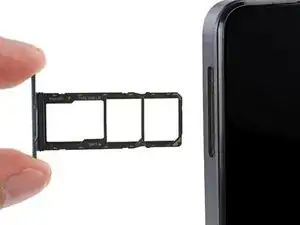

Удалите лоток для SIM‑карты.

При сборке ориентируйте и вставляйте лоток по его маркировке.

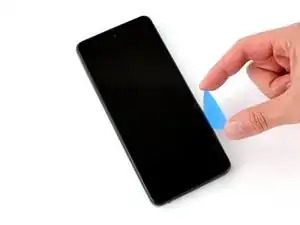

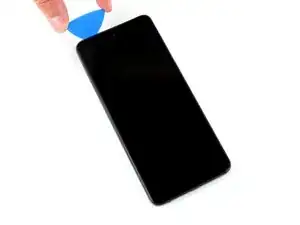

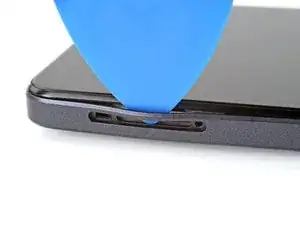

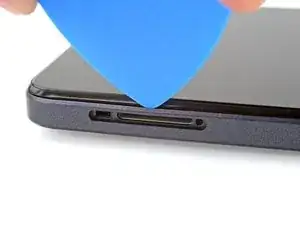

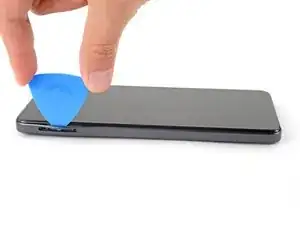

Вставьте наконечник медиатора для вскрытия между задней крышкой и рамкой в вырезе для лотка SIM‑карты.

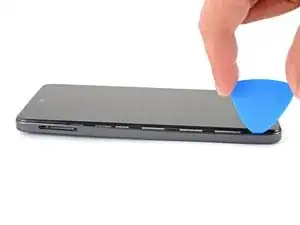

Разместите медиатор вертикально и проведите им вдоль левой кромки, чтобы начать отщёлкивание задней крышки.

Продолжайте проводить медиатором по периметру телефона, пока задняя крышка полностью не отщёлкнется.

Углы могут быть проблемными и потребовать усилия. Если возникают трудности, попробуйте поддеть медиатором вверх.

Не пытайтесь полностью снять крышку — она всё ещё подключена тонким кабелем.

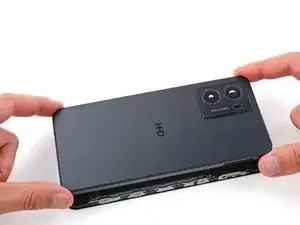

Осторожно переверните телефон так, чтобы задняя крышка была сверху.

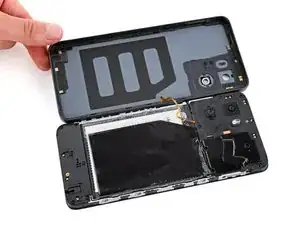

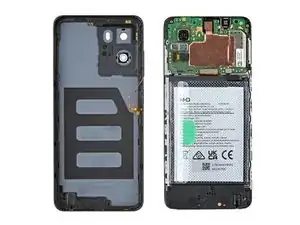

Поднимите заднюю крышку с рамки и переверните её через левую кромку телефона, уложив крышку на рабочую поверхность.

Будьте очень осторожны, чтобы не напрячь тонкий кабель задней крышки.

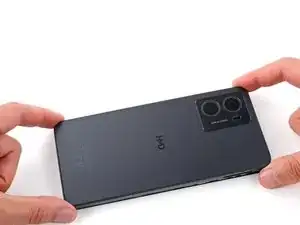

При сборке разместите заднюю крышку на рамке и плотно прижмите по периметру, чтобы защёлкнуть все фиксаторы.

Будьте очень осторожны, чтобы не проколоть аккумулятор отверткой.

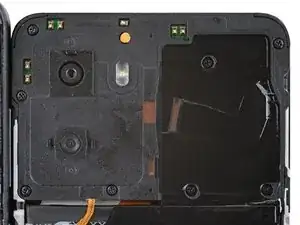

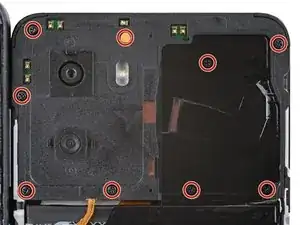

Отверткой Phillips удалите девять винтов длиной 3.6 мм, которыми крепится крышка платы.

Винт вблизи центра верхней кромки закрыт наклейкой. Проколите её отверткой или удалите наклейку пинцетом.

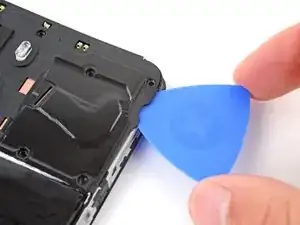

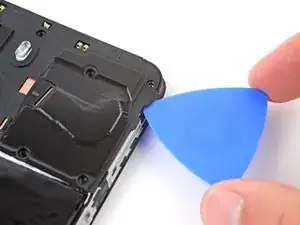

Вставьте медиатор между правой кромкой крышки платы и рамкой.

Поверните медиатор, чтобы полностью отщёлкнуть крышку.

Снимите экранную защиту (щит) платы и прилегающий графитовый лист.

При сборке установите экранную защиту на место и плотно прижмите по периметру, чтобы защёлкнуть фиксаторы.

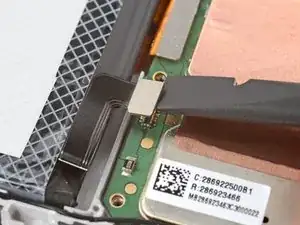

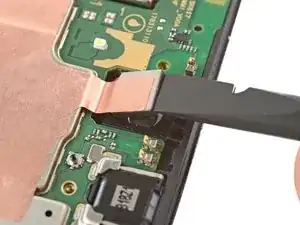

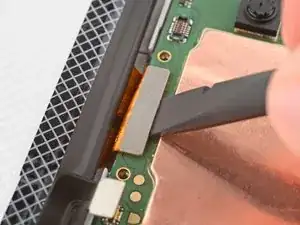

Используя плоский конец лопатки, подденьте и отключите от нижней кромки платы аккумуляторный пресс‑коннектор press connector.

Чтобы заново подключить такие коннекторы, совместите разъём с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не защёлкнется. Не пытайтесь силой вставить разъём, иначе можно его повредить.

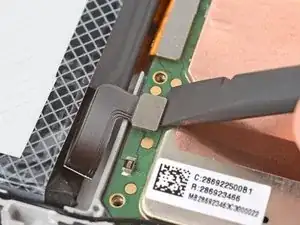

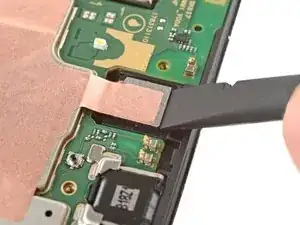

Используя плоский конец лопатки, подденьте и отключите пресс‑коннектор задней крышки от нижней кромки платы.

Снимите заднюю крышку.

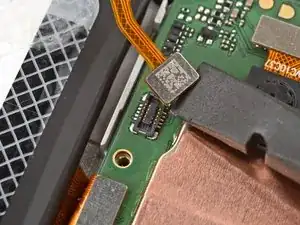

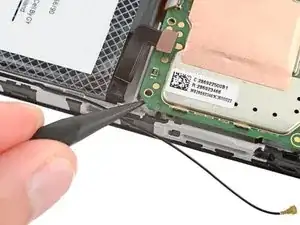

Используя плоский конец лопатки, подденьте и отключите пресс‑коннектор кабеля дисплея, рядом с кабелем аккумулятора.

Просуньте одну лапку пинцета под металлическую ножку чёрной головки разъёма антенного кабеля, рядом с верхним правым углом платы.

Поднимите строго вверх, чтобы отключить кабель.

Чтобы подключить кабель обратно, удерживайте металлическую головку над гнездом и нажмите плоским концом лопатки — она должна защёлкнуться. Если не соединяется, поправьте головку и попробуйте снова.

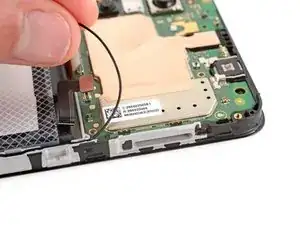

Осторожно выньте антенный кабель из двух защёлок на правой кромке платы.

Вставьте плоский конец лопатки под верхний край фронтальной камеры и аккуратно приподнимите её из гнезда.

Не пытайтесь удалить камеру — она подключена к нижней части материнской платы.

При сборке нажмите на фронтальную камеру, пока она плотно не встанет в гнездо.

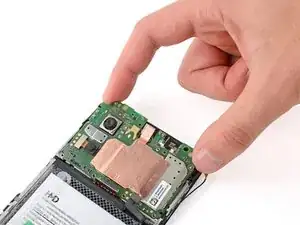

Используйте заострённый конец лопатки, чтобы приподнять правый нижний угол материнской платы, пока он не отщёлкнется.

Если плата всё ещё застряла, используйте лопатку, чтобы приподнять верхний край.

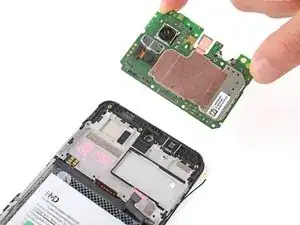

Поднимите и снимите материнскую плату.

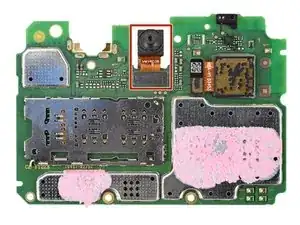

Фронтальная камера могла отключиться от нижней части платы во время снятия. Если это произошло, подсоедините её нажимной разъём.

При сборке:

Убедитесь, что два нажимных разъёма на нижнем крае и антенная плата на правом крае отведены в сторону, чтобы они не оказались зажатые под платой.

Опустите плату в её гнездо и прижмите края, чтобы зафиксировать её на защёлках.

При сборке:

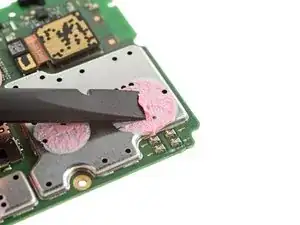

Используйте плоский конец лопатки, чтобы соскрести крупные куски термопасты с нижней стороны материнской платы.

Капните пипеткой или шприцем каплю изопропилового спирта (>90%) на остатки термопасты.

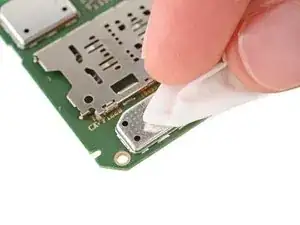

Удалите все остатки фильтром для кофе или безворсовой тканью. Подождите одну минуту, чтобы спирт полностью испарился.

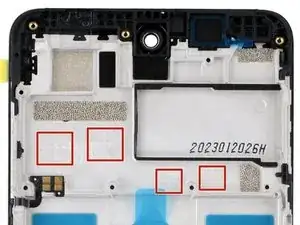

Нанесите небольшую точку термопасты на каждую из четырёх плюс (+) меток, слегка выгравированных в рамке.

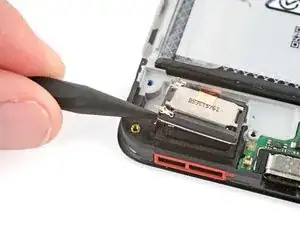

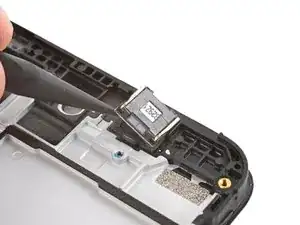

Используйте лопатку, чтобы приподнять динамик слухового устройства снизу корпуса телефона.

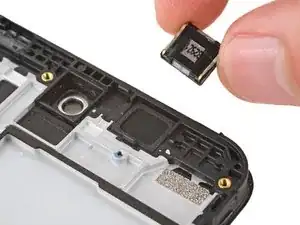

Снимите динамик.

При сборке:

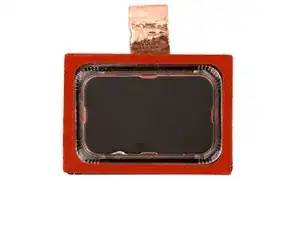

Снимите пластиковую защитную плёнку с клея слухового динамика на сборке экрана и рамки.

Вставьте динамик на место так, чтобы выступающие концы его металлических контактных лапок находились на нижнем краю.

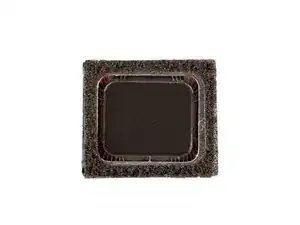

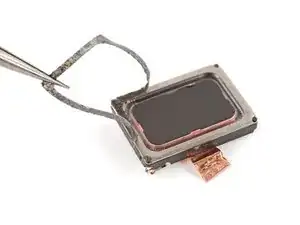

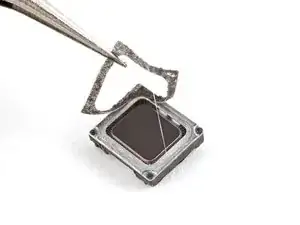

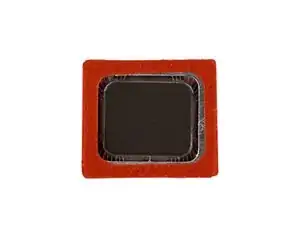

Используйте пинцет, чтобы аккуратно снять слой пенопластового клея с периферии нижней стороны слухового динамика.

Утилизируйте клей — его нельзя повторно использовать.

Будьте очень осторожны, чтобы не проколоть батарею отверткой.

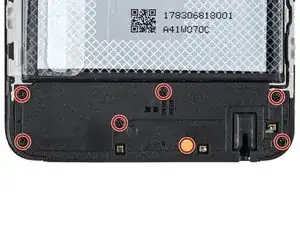

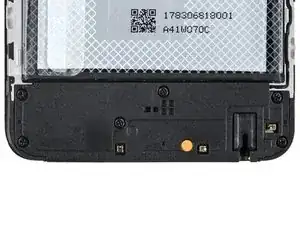

Используйте крестовую отвертку, чтобы выкрутить семь винтов длиной 3,6 мм, фиксирующих крышку платы зарядки.

Винт у центра нижнего края покрыт наклейкой. Проткните её отверткой или удалите наклейку пинцетом.

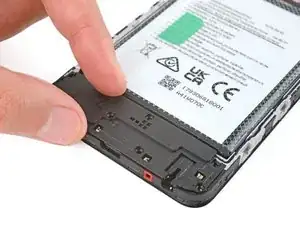

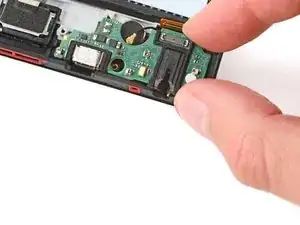

Подденьте край крышки платы зарядки пальцами, пока она не отщёлкнется.

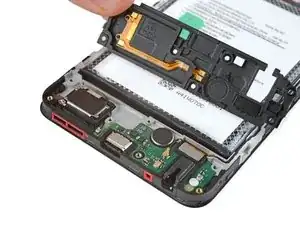

Снимите крышку.

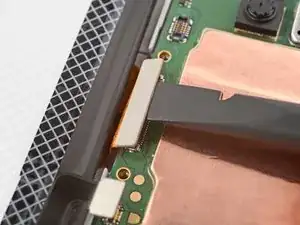

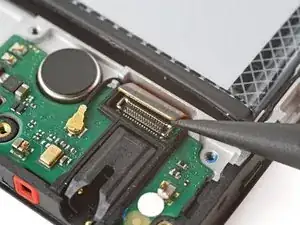

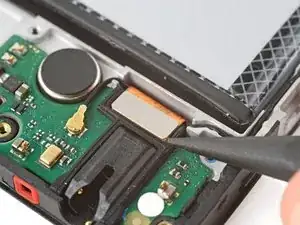

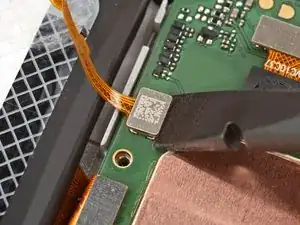

Используйте заострённый конец лопатки, чтобы приподнять и отключить нажимной разъём кабеля платы зарядки на верхнем крае платы.

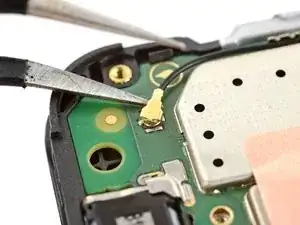

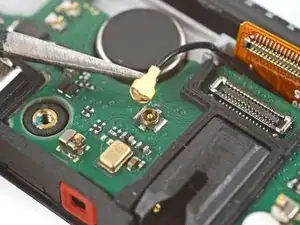

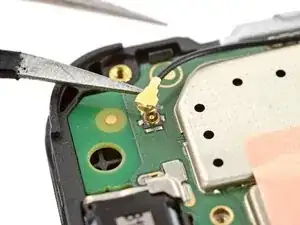

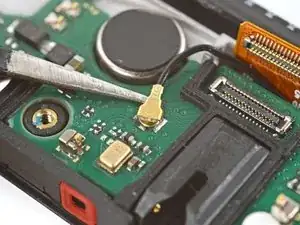

Просуньте одну лапку пинцета под металлическую шейку головки разъёма чёрного антенного кабеля, рядом с центром платы.

Поднимите строго вверх, чтобы отключить кабель.

Чтобы подключить кабель обратно, удерживайте металлическую головку над её гнездом и нажмите плоским концом лопатки — она должна защёлкнуться. Если не фиксируется, переставьте головку и попробуйте снова.

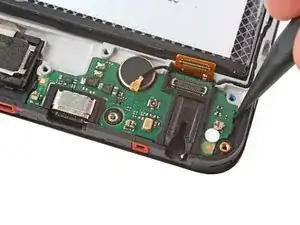

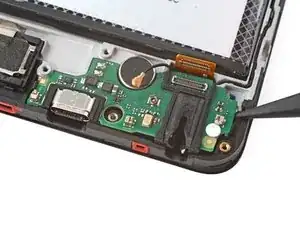

Используйте заострённый конец лопатки, чтобы приподнять и отщёлкнуть левый и правый края платы зарядки.

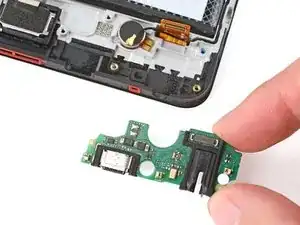

Снимите плату зарядки.

При сборке:

Убедитесь, что соединительный кабель поднят вверх, а чёрный антенный кабель проложен через желобок на правом крае.

Установите плату зарядки в её гнездо и прижмите края, чтобы защёлкнуть её на месте.

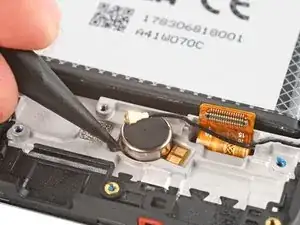

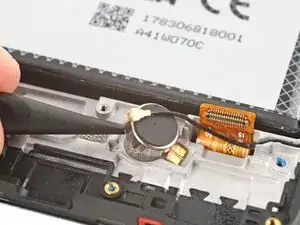

Вставьте заострённый конец лопатки под левую сторону вибромотора (рядом с маленьким вырезом) и приподнимите его.

Если мотор не отходит, капните пипеткой или шприцем каплю изопропилового спирта (>90%) под мотор, чтобы размягчить клей.

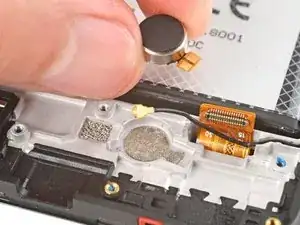

Снимите вибромотор.

При сборке используйте небольшой кусочек двусторонней ленты, чтобы закрепить вибромотор на рамке.

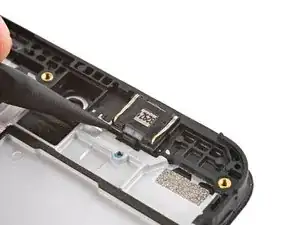

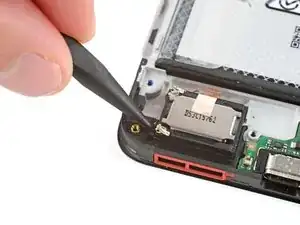

Вставьте заострённый конец лопатки под нижний левый угол динамика и приподнимите его.

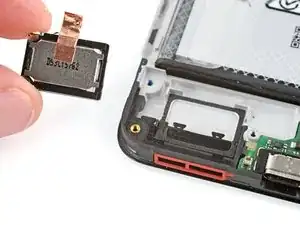

Снимите динамик.

При сборке:

Снимите пластиковую защитную плёнку с клея динамика на вашей запасной сборке экрана и рамки.

Вставьте динамик на место так, чтобы металлические контакты были на левом крае.

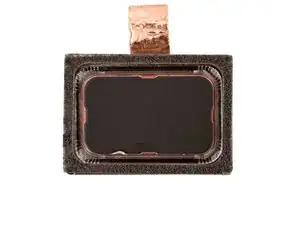

Используйте пинцет, чтобы аккуратно удалить слой пористой клейкой ленты по периметру нижней стороны громкоговорителя.

Выбросьте клейкую ленту — её повторно использовать нельзя.

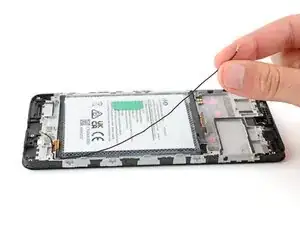

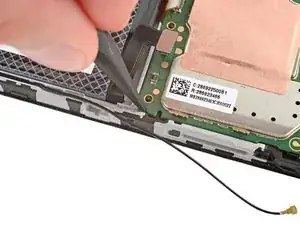

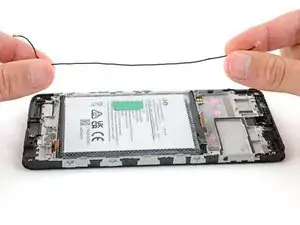

С помощью пальцев вытащите чёрный антенный кабель из канавки на правом краю телефона.

Будьте очень осторожны, чтобы не согнуть, не помять и не проткнуть аккумулятор в следующих шагах. Повреждённый аккумулятор может протечь и воспламениться.

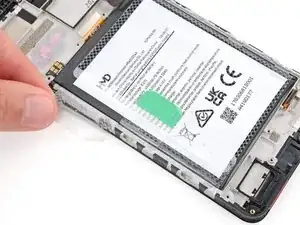

Аккуратно с помощью пальцев отделите три пластиковые язычка с левой стороны аккумулятора.

Одной рукой отогните прозрачные внешние язычки в сторону от аккумулятора и прижмите их, чтобы зафиксировать рамку.

Если с язычками возникают трудности, можно подогнуть их под телефон и зафиксировать лентой на экране.

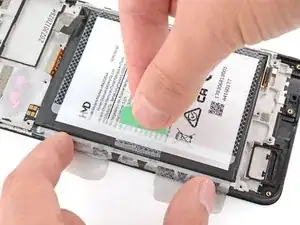

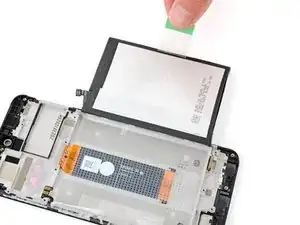

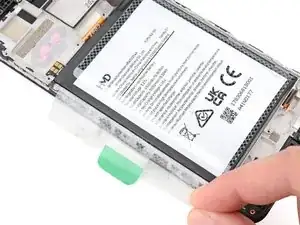

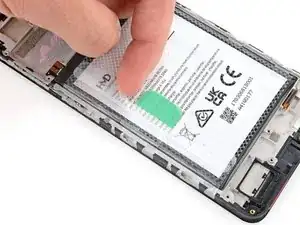

Свободной рукой захватите центральный зелёный вытяжной язычок и тяните строго вверх, чтобы полностью отделить клей аккумулятора.

Положите аккумулятор на правый край телефона.

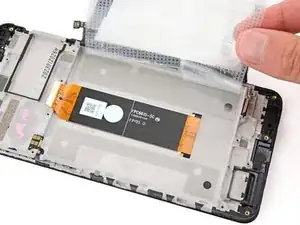

Используйте пальцы, чтобы отлепить пластиковую плёнку аккумулятора от рамки.

Если вы собираетесь использовать аккумулятор повторно, будьте осторожны, чтобы не порвать плёнку. Если она порвётся, потребуется замена плёнки.

Удалите аккумулятор и его плёнку.

При обратной сборке:

Если вы используете оригинальный аккумулятор повторно:

Никогда не используйте повторно повреждённый или деформированный аккумулятор — это потенциальная опасность. Если аккумулятор согнут, деформирован или повреждён любой частью, замените его на новый.

Если пластиковая плёнка аккумулятора была повреждена при снятии, аккуратно удалите её — будьте крайне осторожны, чтобы не согнуть и не повредить аккумулятор. Наденьте новую плёнку на аккумулятор, убедившись, что язычки располагаются на левой кромке.

Снимите две большие пластиковые подложки с внешних краёв гнезда аккумулятора, чтобы открыть клей.

Плотно прижмите аккумулятор в гнездо так, чтобы кабель находился в верхней части.

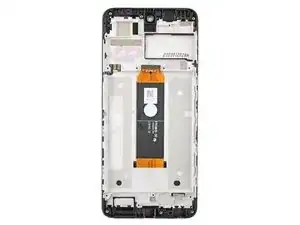

У вас остаются сборки экрана и рамки.

При обратной сборке:

Снимите большую подложку под кабелем дисплея в вашей новой сборке экрана и рамки.

Плотно прижмите кабель дисплея на место, чтобы зафиксировать его клеем.
