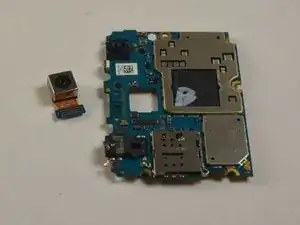

Замена задней камеры Xiaomi Mi 4

Телефоны

Для этого руководства потребуется открыть Xiaomi Mi 4 и отсоединить материнскую плату. Это руководство покажет, как снять крышку Mi 4

Шаг 1

Убедитесь, что устройство выключено.

Используйте булавку или скрепку, чтобы вставить в отверстие на боковой стороне телефона рядом с держателем micro SIM-карты и извлечь лоток.

Извлеките лоток SIM-карты из Xiaomi Mi 4 и положите его в безопасное место.

Шаг 2

С помощью плоской металлической лопатки и изогнутой металлической лопатки выполните клин между пластиковой задней крышкой и внутренней рамой.

Используя вторую лопатку, медленно продвигайтесь по периметру устройства.

Слушайте щелчки при отрывании задней крышки от рамки.

Когда задняя крышка почти полностью отсоединена, используйте присоску, чтобы снять пластиковую крышку, не повредив заднюю панель.

Шаг 3

Отверткой Phillips №000 отвинтите 10 винтов Phillips 1.2 мм в пластиковой рамке, удерживающей материнскую плату и аккумулятор.

Отверткой Phillips №000 отвинтите 3 винта Phillips 0.5 мм в пластиковой рамке, удерживающей материнскую плату и аккумулятор.

Используйте маленький пластиковый инструмент для вскрытия и вставьте его в паз в правом нижнем углу внутренней рамки, затем аккуратно подденьте рамку.

Шаг 4

С помощью пинцета аккуратно отсоедините разъемы, проходящие над аккумулятором и подключенные к материнской плате.

Осторожно снимите лентовый разъем с аккумулятора до полного его отсоединения.

С помощью пинцета отсоедините провод аккумулятора от материнской платы.

Шаг 5

С помощью пластикового инструмента для вскрытия аккуратно подденьте аккумулятор и извлеките его из отсека.

Шаг 6

Сняв аккумулятор, найдите кабель слева, подключённый к материнской плате. Пинцетом крепко захватите провода разъема и аккуратно отсоедините кабель от материнской платы.

Найдите другой кабель, соединяющий материнскую плату с устройством в верхнем правом углу телефона, и аккуратно снимите его пинцетом.
