Замена AMOLED и дигитайзера Xiaomi Mi 9

Перед началом выключите телефон.

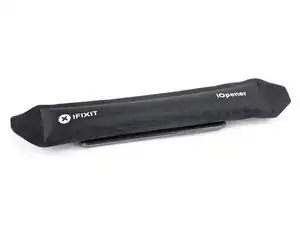

Приложите нагретый iOpener к заднему стеклу, чтобы ослабить клей по краям. Держите iOpener не менее двух минут.

Пристановите присоску к нижнему краю заднего стекла как можно ближе к краю.

Если заднее стекло треснуто, присоска может не держаться. Попробуйте приподнять его с помощью прочной ленты или приклейте присоску суперклеем и дайте клею высохнуть, чтобы продолжить работу.

Подденьте заднее стекло присоской, чтобы создать зазор между стеклом и рамой.

Вставьте медиатор для вскрытия в образовавшийся зазор.

Если возникают трудности, нагрейте сильнее клей, чтобы он стал мягче. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Сдвиньте медиатор до правого нижнего угла телефона.

Вставьте второй медиатор и сдвиньте его до левого нижнего угла, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не схватился заново.

Вставьте третий медиатор в левый нижний угол.

Начните сдвигать медиатор от левого нижнего угла вдоль боковой стороны Xiaomi Mi 9, чтобы разрезать клей.

Осторожно относитесь к тыльным камерам и вставляйте только кончик медиатора. По мере остывания клей затвердевает и его труднее резать. При необходимости снова используйте iOpener для повторного нагрева.

Оставьте медиатор в верхнем левом углу, чтобы клей не схватился снова.

Вставьте четвёртый медиатор под верхний левый угол заднего стекла.

Сдвиньте медиатор вдоль верхнего края, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не схватился снова.

Вставьте пятый медиатор в правый верхний угол телефона.

Сдвиньте медиатор вдоль правого края, чтобы разрезать оставшийся клей.

Осторожно приподнимите заднее стекло и снимите его.

Перед установкой нового клея и сборкой удалите оставшийся клей с телефона и очистите клеевые поверхности изопропиловым спиртом и безворсовой тканью.

Снимите десять винтов Phillips #00 (длина 3 мм), фиксирующих крышку материнской платы.

На некоторых винтах могут быть наклейки, указывающие на вскрытие.

Вставьте медиатор в правый верхний угол крышки материнской платы.

Поверните медиатор вбок, чтобы поддеть и слегка приподнять крышку материнской платы.

Осторожно снимите крышку материнской платы вместе с катушкой зарядки / антенной NFC.

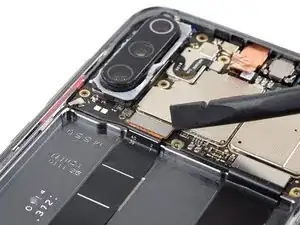

Используйте лопатку, чтобы поддеть и отключить кабель питания батареи.

Снимите семь винтов Phillips #00, фиксирующих модуль громкоговорителя:

Четыре серебристых винта длиной 3.2 мм

Два желтоватых винта длиной 3.8 мм

Один чёрный винт длиной 2.8 мм

Некоторые винты могут скрываться под наклейками о вскрытии.

Просуньте медиатор под правую сторону модуля громкоговорителя.

Поверните медиатор вбок, чтобы поддеть модуль громкоговорителя, пока не сможете хорошо за него ухватиться.

К задней части модуля по-прежнему подключён антенный кабель.

К задней части модуля по-прежнему подключён антенный кабель.

Осторожно приподнимите модуль громкоговорителя и откиньте его влево.

Используйте пинцет, чтобы отщелкнуть и отсоединить антенный кабель от блока динамика.

Снимите блок динамика.

Перед сборкой проверьте старый динамик на предмет компонентов, которые нужно перенести в заменяемую деталь, например антенный гибкий кабель с его коаксиальным разъёмом.

Используйте пинцет, чтобы отлепить чёрные концы клеевых ленточек от аккумулятора.

Используйте пинцет, чтобы вынуть левую клеевую ленточку из-под аккумулятора.

Клеевая ленточка под батареей может легко порваться. Тяните её медленно и равномерно под небольшим углом. Чтобы предотвратить разрыв, полезно скрутить полоску вокруг пинцета.

Если одна из клеевых ленточек рвётся и её невозможно полностью вытащить, можно использовать изопропиловый спирт или нагретый iOpener, чтобы ослабить клей. Когда клей станет достаточно мягким, используйте монтажный инструмент, например медиатор или пластиковую карту, чтобы поддеть аккумулятор.

Используйте пинцет, чтобы вынуть правую клеевую ленточку из-под аккумулятора.

Используйте медиатор, чтобы поддеть аккумулятор в его пазу, пока не сможете за него хорошо схватиться.

Снимите аккумулятор.

Повторное использование деформированного или изогнутого аккумулятора после его принудительного удаления представляет собой потенциальную опасность. Замените его на новый аккумулятор.

Удалите остатки клея с центральной рамки и очистите приклеенные поверхности изопропиловым спиртом и безворсовой тканью перед нанесением нового клея.

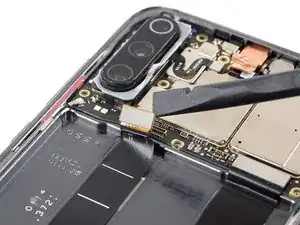

Используйте лопаточку, чтобы поддеть и отсоединить шлейф дисплея.

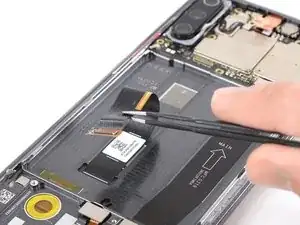

Используйте пинцет, чтобы отлепить шлейф дисплея от центральной рамки. Он приклеен слабо.

Приложите нагретый iOpener к экрану на две минуты, чтобы ослабить клей под ним.

Клей, удерживающий экран, довольно прочный. Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы клей стал достаточно тёплым.

Можно подложить кусочек ткани, чтобы минимизировать качание телефона из‑за выступа камеры.

Приставьте присоску возле верхнего края телефона прямо под разговорным динамиком.

Если экран телефона разбит, присоска может не держаться. Попробуйте поднять его с помощью прочной ленты или приклейте присоску супер-клеем и дайте схватиться, чтобы продолжить работу.

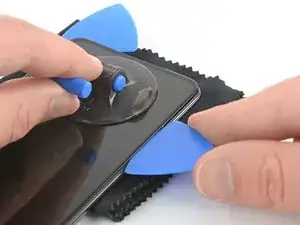

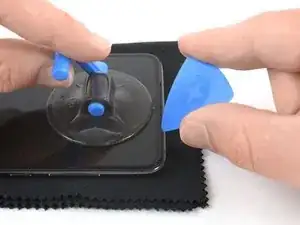

Используйте присоску, чтобы приподнять экран, и вставьте только кончик медиатора под правый край выреза динамика.

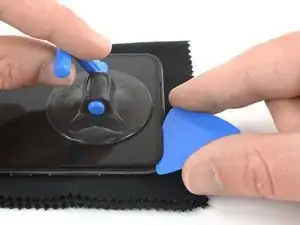

Поверните медиатор вбок, чтобы длинная кромка медиатора оказалась под стеклом дисплея, и сдвиньте его к верхнему правому углу. Оставьте его там, чтобы клей не успел снова схватиться.

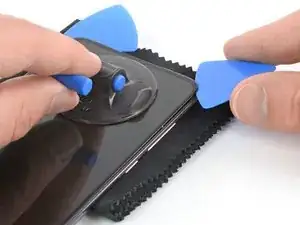

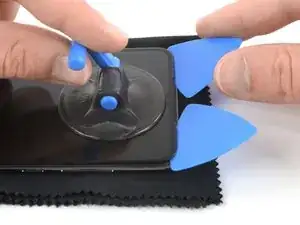

Повторите предыдущую процедуру в левом углу выреза динамика и сдвиньте длинную кромку медиатора к верхнему левому углу телефона.

Оставьте медиатор на месте, чтобы клей не успел снова схватиться.

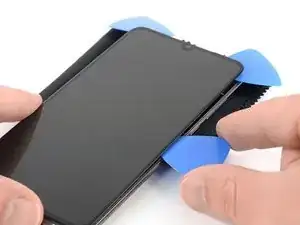

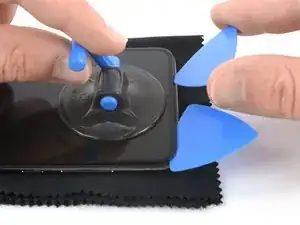

Проведите длинной стороной первого медиатора вокруг верхнего правого угла и вдоль правого края телефона.

Оставьте медиатор в месте расположения кнопок питания и громкости, чтобы создать больший зазор между центральной рамкой и стеклом дисплея.

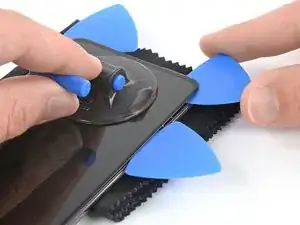

Вставьте третий медиатор в верхний правый край экрана. Убедитесь, что вы проводите его под панелью AMOLED, а не между стеклом дисплея и панелью.

При необходимости примените больше тепла, если клей трудно прорезать.

Переместите медиатор над кнопками питания и громкости так, чтобы наконечник медиатора также оказался под панелью дисплея.

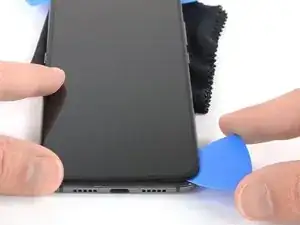

Проведите медиатор к нижнему правому углу телефона, чтобы разрезать клей. Оставьте его там, чтобы клей не схватился снова.

Вставьте четвёртый медиатор под панель дисплея в верхнем левом углу телефона.

Проведите медиатор вдоль боковой стороны к нижнему левому углу телефона, чтобы разрезать клей.

Постарайтесь пока не снимать дисплей полностью. Шлейф дисплея всё ещё проходит через центральную рамку.

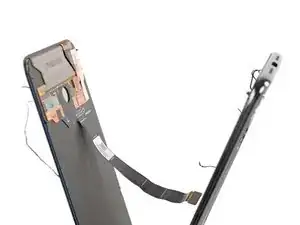

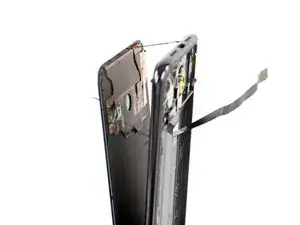

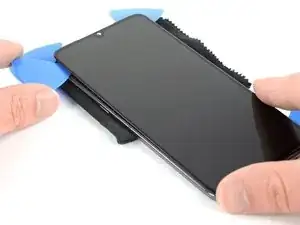

Медленно отделяйте экран от рамки и разрезайте остатки клея. Убедитесь, что шлейф больше не приклеен к рамке, и аккуратно протяните его через имеющийся зазор.

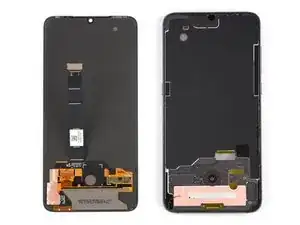

Снимите экран.

Удалите остатки клея с центральной рамки и очистите приклеенные поверхности изопропиловым спиртом и безворсовой тканью.
