Замена сенсорного экрана Xiaomi Mi 3

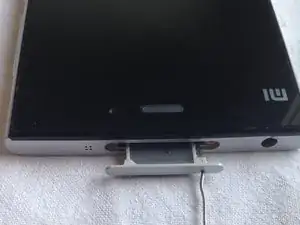

Для начала необходимо извлечь лоток SIM-карты. Вы найдёте 2 (две) маленькие крестообразные винты. Учтите, что откручивание оранжевого винта аннулирует гарантию.

С помощью медиатора отщелкните заднюю крышку. На более новых моделях это довольно сложно, используйте больше одного медиатора.

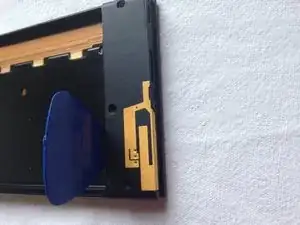

Проще войти, просунув медиатор между кнопками громкости и питания. Это самая мягкая часть задней крышки. Первый фиксатор находится немного выше кнопки увеличения громкости. Осторожно приподнимите, чтобы освободить первый фиксатор. Возможно, вы сломаете один или два больших фиксатора. Но при закрытии крышка нормально защёлкнётся за счёт маленьких фиксаторов.

В противном случае заранее купите запасную заднюю крышку. Используйте медиатор, отталкивая крышку от рамки, чтобы избежать ломки больших фиксаторов при закрытии.

Отщёлкните верхнюю и нижнюю части крышки, чтобы нижняя часть легко вышла. Посмотрите на фотографию задней крышки, чтобы определить расположение фиксаторов.

На этом этапе можно попытаться вынуть аккумулятор, сняв NFC-антенну-наклейку. Это наверняка повредит антенну. Поэтому рекомендуется снимать аккумулятор и NFC-антенну вместе. Также под этой крышкой скрыт разъём шлейфа аккумулятора, который вы могли не заметить.

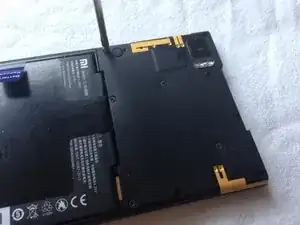

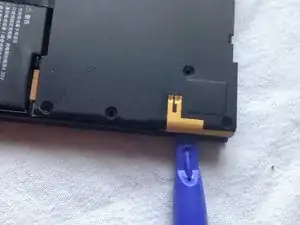

Открутите восемь (8) крестообразных винтов, чтобы снять пластиковую крышку материнской платы. Рекомендую не трогать золотистые шлейфы там. Эти винты также удерживают плату. Два винта снизу фиксируют её, так что на данном этапе не беспокойтесь. Верхний правый винт на новой модели закрыт логотипом Mi и к нему трудно получить доступ...

Внимание! NFC приклеено к крышке. Не тяните крышку силой. Она легко отойдёт на следующем шаге.

Осторожно поднимите крышку не более чем на 90°, отщёлкните разъём шлейфа аккумулятора.

Опустите крышку над материнской платой, не защёлкивая её снова.

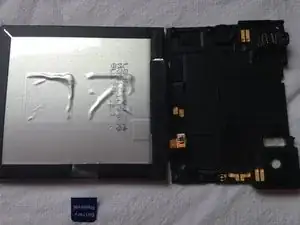

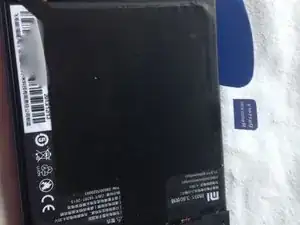

Теперь освободите аккумулятор — пластиковая крышка выйдет вместе с ним.

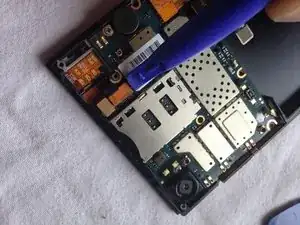

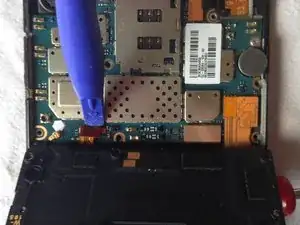

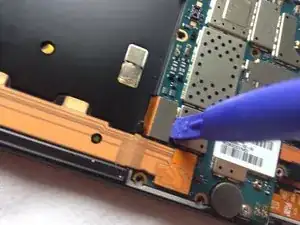

Отщёлкните сначала шлейф экрана, затем шлейф дока. Наконец отщёлкните антенну.

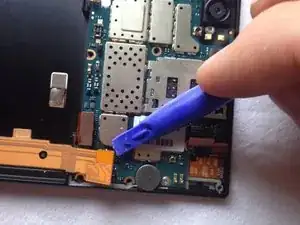

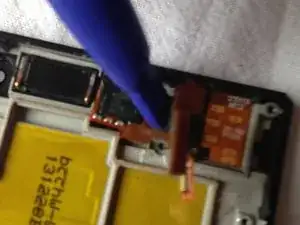

Отщёлкните верхний шлейф экрана. Затем отщёлкните шлейф разъёма наушников.

Открутите два (2) последних крестообразных винта, удерживающих материнскую плату. Один находится рядом с чёрным кружком (вибромотор), другой — рядом с камерой.

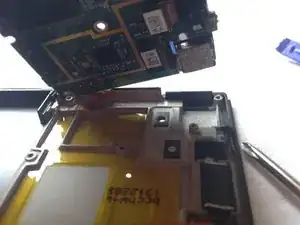

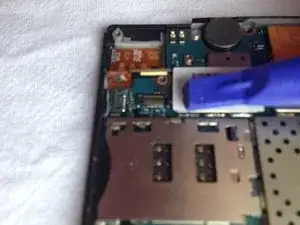

Очень осторожно приподнимите материнскую плату, так как шлейф кнопок громкости и питания защёлкнут снизу. Поднимайте со стороны вибромотора, чтобы получить доступ к разъёму. Если заводской клей достаточно прочный, он отсоединится при подъёме платы. БУДЬТЕ ОЧЕНЬ ОСТОРОЖНЫ или купите шлейф кнопок громкости/питания вместе с экраном.

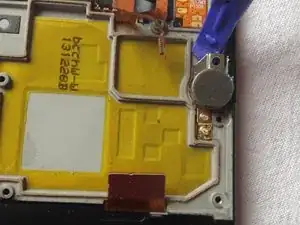

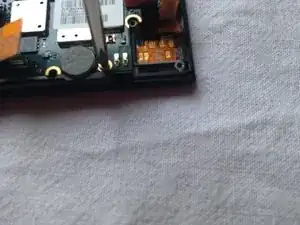

Снимите вибромотор, приподняв его пластиковой лопаткой. Он приклеен только двухсторонним скотчем.

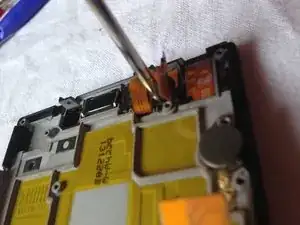

Удалите винт, спрятанный между разъёмом наушников и верхним шлейфом экрана. Он удерживает датчик приближения и шлейф разъёма. Осторожно снимите их (не ломайте).

Достаньте динамик. Это легко.

Удалите три (3) маленьких винта, которые хорошо видны.

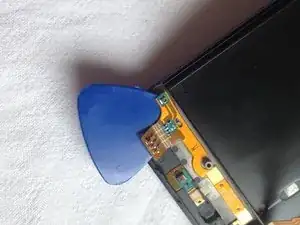

С помощью медиатора отщёлкните верхний левый док, двигая от верха вниз. Готово...

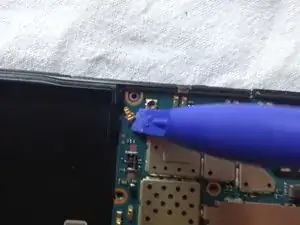

Снимите антенное проводное соединение.

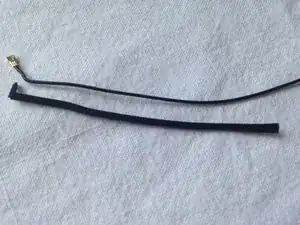

Тянув проволоку медленно, вы отщёлкнёте её и извлечёте резиновую вставку, удерживающую провод. Удалите обе части.

Будьте очень осторожны, чтобы не повредить провод и не получить проблему «Нет сети».

По откликам и дополнительной проверке Mi 3 я обнаружил, что некоторые могли некорректно защёлкнуть антенное соединение (шаги 5.3 и 10) или повредить провод. Это единственные «материальные» причины появления ошибки без сети.

Если соединение сделано правильно, попробуйте заказать новый антенный провод. Если проблема остаётся — это программная ошибка.

Нижний шлейф выполнен цельным. Снимайте его очень аккуратно пластиковыми инструментами, чтобы избежать порезов. На новых телефонах клей сильный, поэтому не спешите...

Завершите демонтаж дока USB, помогая остальным проводам и подденьте его пластиковой лопаткой.

Если вы купили шлейф кнопок громкости, то на этом этапе всё готово. В противном случае снимайте его лезвием с верхней части телефона.

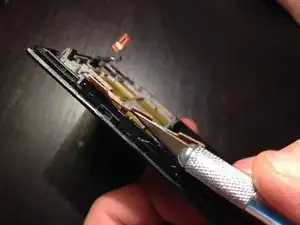

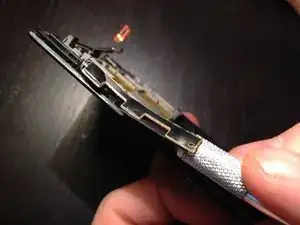

Как и обещано, это дополнительный шаг для шлейфа звука и включения/выключения. Используйте очень тонкое лезвие, чтобы снять его (не слишком острое, чтобы не перерезать шлейф).

Обязательно проводите лезвием вдоль металлической части (чёрной). Иначе лезвие отделит кнопки от шлейфа.

Осторожно приподнимите, чтобы извлечь разъём шлейфа. Если при этой операции вы сложите шлейф, он перестанет корректно работать. Лучше заказать его вместе с сенсорным экраном (примерно на 2 US$ дороже).
