Замена задней камеры Xiaomi Mi 3

Сильно вдавите инструмент для извлечения SIM-карты в отверстие в верхней части телефона, чтобы извлечь лоток SIM-карты из слота.

Удалите два винта с крестообразной головкой, расположенные в верхней части телефона по обе стороны от места, где был извлечён лоток SIM-карты.

Один винт находится под оранжевой наклейкой, которая служила бы гарантией на камеру, если бы такая практика не была запрещена Законом Магнусона–Мосса о гарантиях 1975 года.

Вставьте лопаточку в верхний край телефона в место небольшого зазора между экраном и рамкой, чтобы начать отделение экрана от остальной части корпуса.

Будьте осторожны при использовании лопаточки — она может повредить экран или другие компоненты телефона.

После вставки лопаточки проводите ею по периметру телефона, аккуратно приподнимая, пока панель экрана и задняя панель не отделятся.

Будьте осторожны при использовании лопаточки — она может повредить экран или другие компоненты телефона.

Задняя часть телефона теперь должна быть отделена от экрана.

Поместите переднюю панель экраном вниз так, чтобы камера была вверху.

Удалите эти шесть винтов с крестообразной головкой, расположенных в верхней половине телефона.

Один винт находится под оранжевой наклейкой в правом верхнем углу панели. Наклейку можно удалить пинцетом, затем выкрутить этот винт с крестообразной головкой.

Далее удалите эти три винта, расположенные в нижней части задней панели.

С помощью пинцета снимите резиновую пылезащитную накладку на задней панели телефона.

Снимите пластиковую крышку внизу задней панели, вставив лопаточку в край и аккуратно поддев.

Снимите верхнюю пластиковую крышку задней панели, вставив лопаточку в верхний край и аккуратно поддев.

В некоторых моделях антенна NFC на задней стороне батареи приклеена к верхней крышке. Невозможно снять верхнюю крышку без удаления батареи. Для таких моделей смотрите руководство по сенсорному экрану для инструкции.

С помощью лопаточки отсоедините маленький ленточный кабель, подключённый к батарее.

Снимите батарею, схватив и потянув вверх за вкладку «Извлечение батареи», прикреплённую к левой стороне батареи на задней панели.

Для извлечения батареи может потребоваться небольшое усилие, так как она приклеена к телефону двумя полосками двустороннего скотча.

Батарея теперь снята с панели.

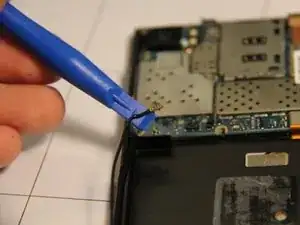

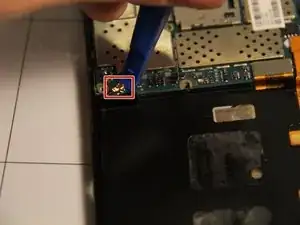

Отсоедините антеннный провод, прикреплённый к нижней левой стороне материнской платы, с помощью лопаточки.

Используйте лопаточку, чтобы отсоединить кабель дисплея LCD от материнской платы. Кабель соединяется с материнской платой прямоугольным металлическим контактом в нижнем правом углу платы.

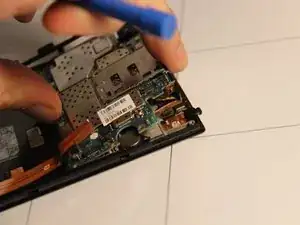

Отсоедините золотой ленточный кабель дисплея, аккуратно поддев лопаточкой под широкую часть и приподняв вверх.

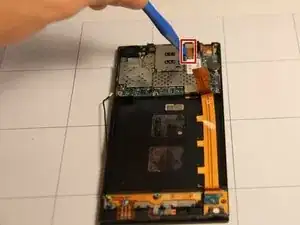

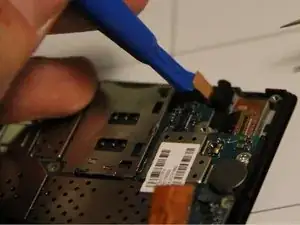

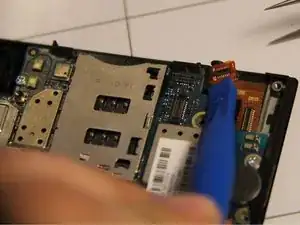

Отсоедините ленточный кабель с верхнего правого участка материнской платы, аккуратно поддев лопаточкой под прямоугольную металлическую пластину и приподняв.

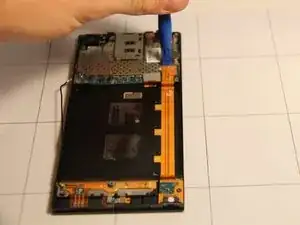

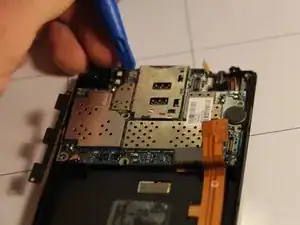

Отсоедините ленточный кабель с верхнего правого участка материнской платы — рядом с кабелем из предыдущего шага — аккуратно поддев лопаточкой под прямоугольную металлическую пластину и приподняв.

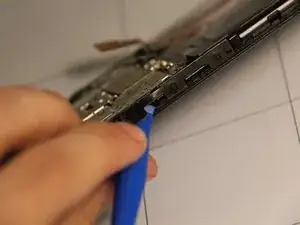

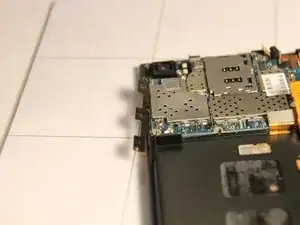

С помощью лопатки аккуратно приподнимите узел боковых кнопок управления от корпуса. Они должны быть слабо подключены к материнской плате.

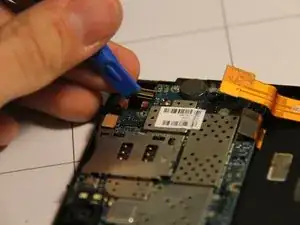

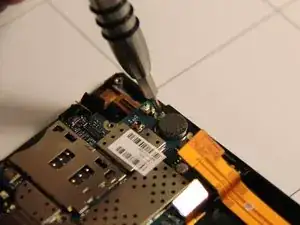

Удалите эти два винта.

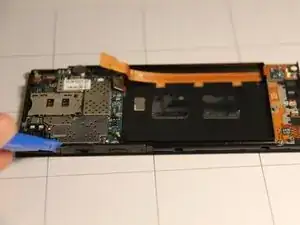

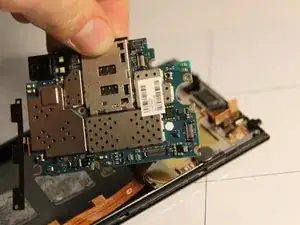

Аккуратно извлеките материнскую плату из панели. Используйте лопаточку как рычаг с верхней части панели и поднимайте её с той стороны.

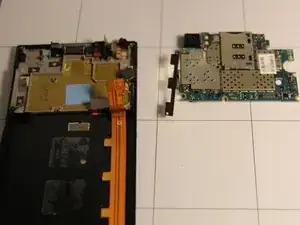

Материнская плата теперь успешно извлечена.

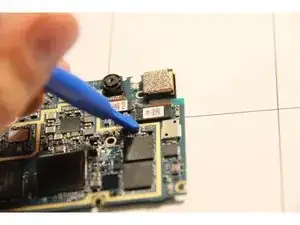

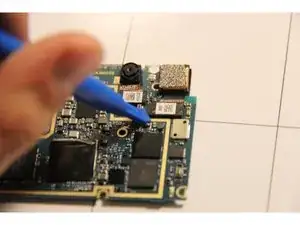

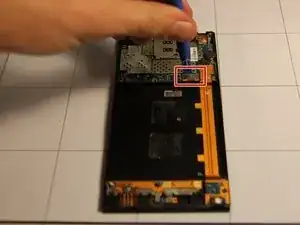

После удаления материнской платы с помощью лопатки аккуратно отсоедините шлейф камеры от материнской платы.

Задняя камера теперь успешно снята с панели.
