Замена вибромотора телефона Xiaomi Mi 3

Сильно вставьте инструмент для извлечения SIM-карты в отверстие в верхней части телефона, чтобы извлечь лоток SIM-карты из слота.

Удалите два винта с крестообразной головкой, расположенные в верхней части телефона по обеим сторонам от выдвинутого лотка SIM-карты.

Один винт находится под оранжевой наклейкой, которая в иных условиях служила бы гарантией для камеры, если бы такая практика не была незаконной в соответствии с Законом Магнусона—Мосса о гарантии 1975 года.

Вставьте лопаточку для поддёма в верхний край телефона, где имеется небольшой зазор между экраном и рамкой, чтобы начать отделение экрана от корпуса телефона.

Будьте осторожны при использовании лопаточки — вы можете повредить экран или другие компоненты телефона.

После вставления лопаточки проведите ею по периметру телефона, аккуратно приподнимая, пока панель экрана и задняя панель не разъединятся.

Будьте осторожны при использовании лопаточки — вы можете повредить экран или другие компоненты телефона.

Теперь задняя панель телефона должна быть отделена от экрана.

Поместите фронтальную панель экраном вниз, ориентируя камеру в верхней части.

Удалите эти шесть винтов с крестообразной головкой, расположенных в верхней половине телефона.

Один из винтов находится под оранжевой наклейкой в правом верхнем углу панели. Наклейку можно удалить пинцетом, затем выкрутить этот винт с крестообразной головкой.

Далее удалите эти три винта, расположенные в нижней части задней панели.

С помощью пинцета снимите резиновую пылезащитную заглушку на задней панели телефона.

Снимите пластиковую крышку внизу задней панели, поддев лопаткой за край и аккуратно приподняв.

Снимите верхнюю пластиковую крышку с задней панели, вставив лопаточку в верхний край и аккуратно приподняв.

На некоторых моделях NFC-антенна на задней стороне аккумулятора приклеена к верхней крышке. Невозможно снять верхнюю крышку, не вынув аккумулятор. Для таких моделей ознакомьтесь с руководством по сенсорному экрану для получения инструкций.

С помощью лопаточки отсоедините небольшой шлейф, соединённый с аккумулятором.

Снимите аккумулятор, захватив и потянув вверх за вкладку «Удаление аккумулятора», прикреплённую к левой стороне аккумулятора на задней панели.

Для извлечения аккумулятора может потребоваться некоторое усилие, так как он приклеен к телефону двумя полосками двустороннего скотча.

Аккумулятор теперь извлечён с панели.

Отсоедините антенный провод, прикреплённый к нижней левой части материнской платы, с помощью лопаточки.

С помощью лопаточки отделите кабель дисплея LCD от материнской платы. Кабель подключается к материнской плате в виде прямоугольного металлического разъёма в правом нижнем углу платы.

Отсоедините золотой шлейф дисплея LCD, аккуратно поддев лопаткой под широкую часть и приподняв вверх.

Отделите один шлейф от верхнего правого края материнской платы, аккуратно вставив лопаточку под прямоугольный металлический разъём и приподняв.

Отделите ещё один шлейф от верхнего правого края материнской платы — рядом с кабелем из предыдущего шага — аккуратно вставив лопаточку под прямоугольный металлический разъём и приподняв.

С помощью лопатки аккуратно приподнимите сборку боковых кнопок управления от корпуса. Они должны быть слабо соединены с платой.

Удалите эти два винта.

Осторожно извлеките материнскую плату из панели. Используйте лопаткой как рычаг от верхней части панели и поднимите её с этой стороны.

Материнская плата успешно извлечена.

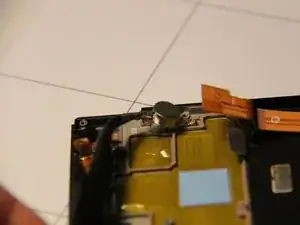

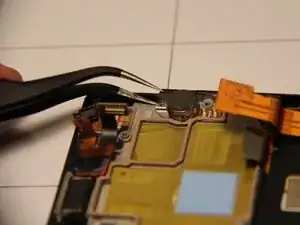

После снятия материнской платы вы можете с помощью пинцета легко вынуть вибромотор.
