Замена боковых кнопок управления Xiaomi Mi 3

Плотно вставьте инструмент для извлечения SIM‑карты в отверстие в верхней части телефона, чтобы извлечь лоток SIM‑карты из слота.

Снимите два винта с крестообразной головкой, расположенные в верхней части телефона по обе стороны от места, где извлечена SIM‑карта.

Один винт находится под оранжевой наклейкой, которая служила бы гарантией для камеры, если бы такая практика не была запрещена в соответствии с Законом Магнусона–Мосса 1975 года.

Вставьте лопатку в верхний край телефона, где есть небольшой зазор между экраном и рамкой, чтобы начать отделение экрана от остальной части телефона.

Будьте осторожны при использовании лопатки: она может повредить экран или другие компоненты телефона.

Когда лопатка будет вставлена, проведите ею по периметру телефона, аккуратно приподнимая, пока панель экрана и задняя панель не разъединятся.

Будьте осторожны при использовании лопатки: она может повредить экран или другие компоненты телефона.

Задняя часть телефона теперь должна отделиться от экрана.

Положите переднюю панель экраном вниз, ориентируя камеру вверх.

Снимите эти шесть винтов с крестообразной головкой, расположенные в верхней половине телефона.

Один из винтов находится под оранжевой наклейкой в правом верхнем углу панели. Наклейку можно снять пинцетом, затем извлечь этот винт с крестообразной головкой.

Далее снимите эти три винта, расположенные в нижней части задней панели.

С помощью пинцета снимите резиновую пылезащитную крышку на задней панели телефона.

Снимите пластиковую крышку в нижней части задней панели, вставив лопатку в край и аккуратно приподняв.

Снимите верхнюю пластиковую крышку с задней панели, вставив лопатку в верхний край и аккуратно приподняв.

У некоторых моделей антенна NFC на задней стороне аккумулятора приклеена к верхней крышке. Невозможно снять верхнюю крышку, не сняв аккумулятор. Для таких моделей обратитесь к руководству по сенсорному экрану за инструкциями.

С помощью лопатки отсоедините маленький ленточный кабель, подключённый к аккумулятору.

Снимите аккумулятор, захватив и потянув вверх за вкладку «Снятие аккумулятора», прикреплённую к левой стороне аккумулятора на задней панели.

Для удаления аккумулятора может потребоваться сила, так как он приклеен к телефону двумя кусками двустороннего скотча.

Аккумулятор теперь снят с панели.

Отключите антенный провод, прикреплённый к нижней левой стороне материнской платы, используя лопатку.

Используйте лопатку, чтобы отделить кабель дисплея LCD от материнской платы. Кабель подключается к материнской плате в виде прямоугольного металлического контакта в нижнем правом углу платы.

Отсоедините золотой ленточный кабель дисплея, аккуратно поддев лопаткой под широкую часть и приподняв вверх.

Отделите ленточный кабель от правого верхнего угла материнской платы, аккуратно поддев лопаткой под прямоугольный металлический контакт и приподняв.

Отделите ленточный кабель от правого верхнего угла материнской платы — рядом с кабелем из предыдущего шага — аккуратно поддев лопаткой под прямоугольный металлический контакт и приподняв.

Используя лопаточку, осторожно подденьте узел боковых кнопок управления и отведите его от корпуса. Они должны быть слабо подключены к плате.

Удалите эти два винта.

Аккуратно извлеките материнскую плату из панели. Используйте лопаточку как рычаг с верхней части панели и поднимите её с этой стороны.

Материнская плата успешно извлечена.

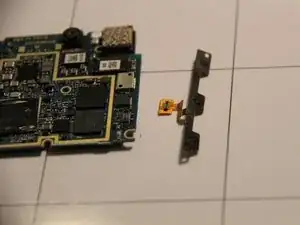

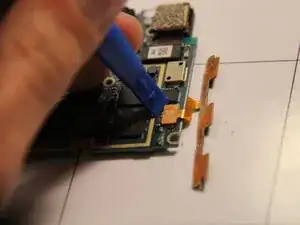

После извлечения материнской платы переверните её лицевой стороной вниз и с помощью небольшой лопаточки аккуратно отсоедините боковые кнопки от задней стороны платы.
