Замена фронтальной камеры Xiaomi Mi 4
Этот гид требует разобрать Xiaomi Mi 4 и отсоединить материнскую плату. Крышку и аккумулятор устройства необходимо сначала снять, прежде чем добираться до камер на материнской плате, поэтому сначала выполните эти шаги.
Шаг 1
Убедитесь, что устройство выключено.
Используйте булавку или скрепку, вставив её в отверстие на боковой стороне телефона рядом с держателем micro SIM-карты, чтобы извлечь лоток.
Удалите лоток SIM-карты из Xiaomi Mi 4 и храните его в безопасном месте.
Шаг 2
Используя плоскую металлическую лопатку и изогнутую металлическую лопатку, сделайте клин между пластиковой задней крышкой и внутренней рамой.
Второй лопаткой медленно продвигайтесь по периметру устройства.
Слушайте щелчки при поддевании задней крышки от рамки.
Когда задняя крышка практически полностью отсоединена, используйте присоску, чтобы снять пластиковую крышку, не повредив заднюю панель.
Шаг 3
Используйте крестовую отвертку PH000, чтобы отвинтить 10 винтов 1.2 мм в пластиковой рамке, удерживающих материнскую плату и аккумулятор.
Используйте крестовую отвертку PH000, чтобы отвинтить 3 винта 0.5 мм в пластиковой рамке, удерживающих материнскую плату и аккумулятор.
Используйте маленький пластиковый инструмент для открывания, вставьте его в паз в правом нижнем углу внутренней рамки и осторожно отступите рамку.
Шаг 4
Используйте пинцет, чтобы аккуратно отключить разъёмы, проходящие поверх аккумулятора и подключённые к материнской плате.
Осторожно снимайте лентовый разъём с аккумулятора до полного отсоединения.
Используйте пинцет, чтобы отсоединить провод аккумулятора от материнской платы.
Шаг 5
Используйте пластиковый инструмент для поддевания, чтобы аккуратно выдуть аккумулятор из его отсека для извлечения.
Шаг 6
После снятия аккумулятора найдите левый кабель, подключённый к материнской плате. Пинцетом крепко захватите жилы разъёма и аккуратно отсоедините кабель от материнской платы.
Найдите второй кабель, соединяющий материнскую плату с устройством в верхнем правом углу телефона, и осторожно удалите его также с помощью пинцета.
Шаг 7
Вставьте пластиковый инструмент для открывания между материнской платой и внутренней частью телефона в вырезе над материнской платой.
Шаг 8

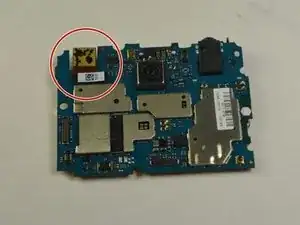

После отсоединения материнской платы от телефона найдите фронтальную камеру в верхнем левом углу.

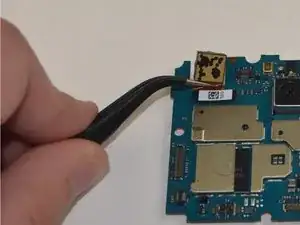

Используйте пинцет, чтобы отключить фронтальную камеру, отщёлкнув лентовый разъём от соединителя материнской платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
