Замена задней камеры (встроенной) HTC One Mini

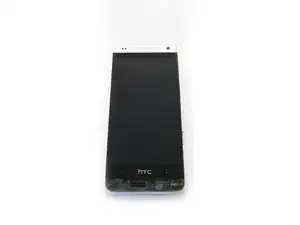

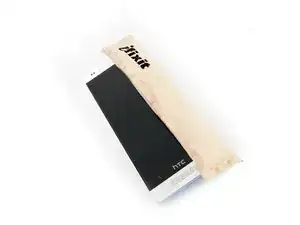

Используйте iOpener или фен, чтобы нагреть нижнюю решётку динамика и размягчить клей под ней.

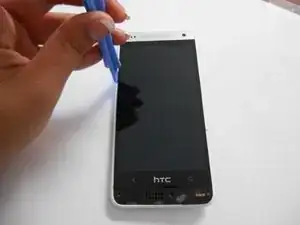

Сдвиньте тонкий инструмент для поддевания под нижнюю крышку динамика и проведите вдоль, чтобы отделить клей под ней.

Снимите нижнюю крышку динамика.

Удалите винт под крышкой динамика с помощью отвертки T6 Torx.

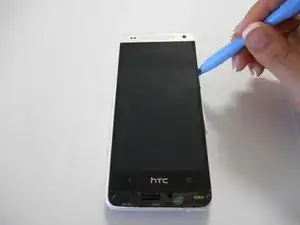

Вставьте тонкую медиатор или инструмент для поддевания между краем дисплея и задней крышкой, у нижней части телефона.

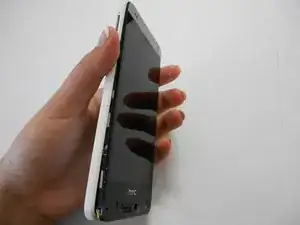

Аккуратно продвигайтесь вверх по каждой стороне дисплея и отделяйте заднюю крышку. На каждой стороне по три защёлки.

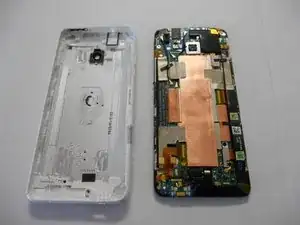

Снимите заднюю крышку с телефона.

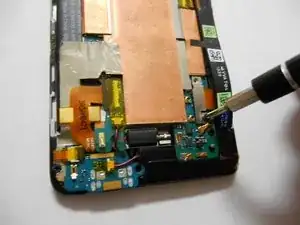

Удалите два винта Phillips, фиксирующие разъём аккумулятора.

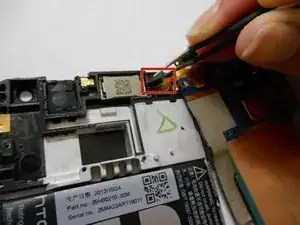

Отключите аккумулятор, поддев металлическую крышку и подняв её вертикально вверх.

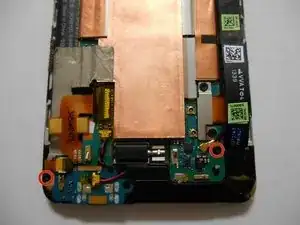

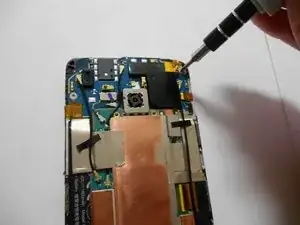

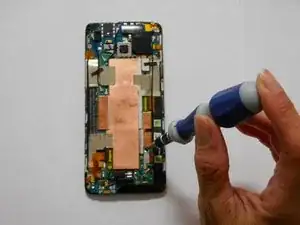

Удалите два винта Phillips.

Винт в верхнем правом углу фиксирует маленькую золотую шайбу. Снимите эту шайбу.

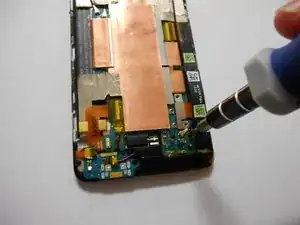

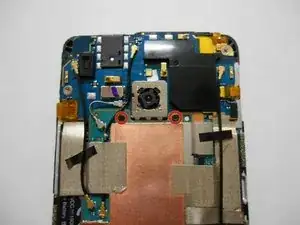

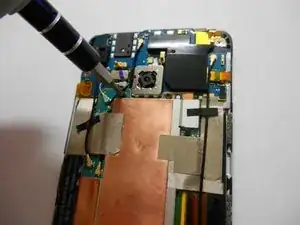

Удалите два маленьких чёрных винта Phillips.

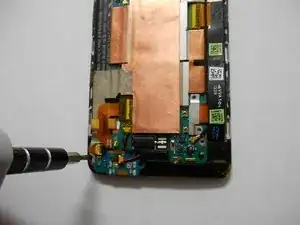

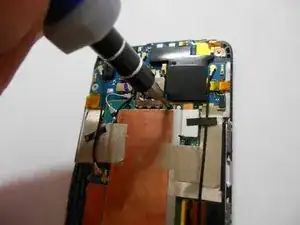

Удалите ещё два винта Phillips.

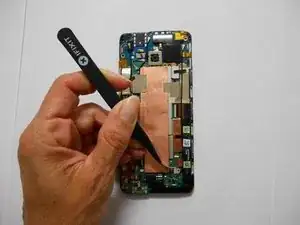

С помощью пинцета снимите жёлтую ленту, прикрывающую разъёмы гибких шлейфов (всего пять).

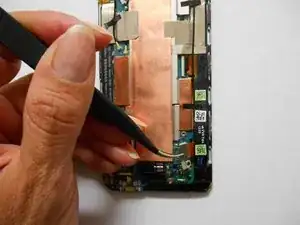

Аккуратно отключите гибкие шлейфы в местах, где вы сняли жёлтую ленту на предыдущем шаге.

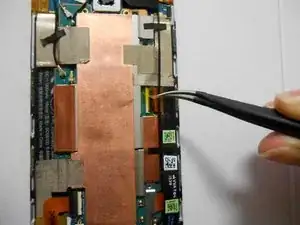

Чтобы отключить, поднимите маленький фиксатор на каждом разъёме, расположенный напротив шлейфа, затем осторожно вытяните шлейф.

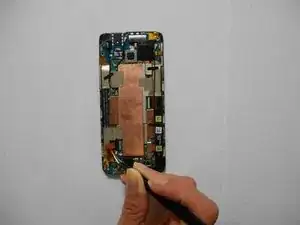

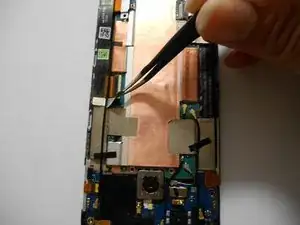

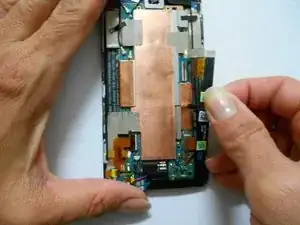

Отлепите серебряную полоску с помощью пинцета.

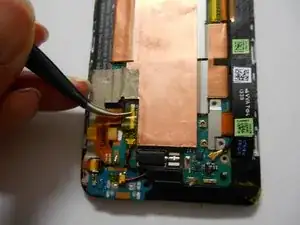

Отделите чёрную полоску от платы вручную, не снимая её полностью.

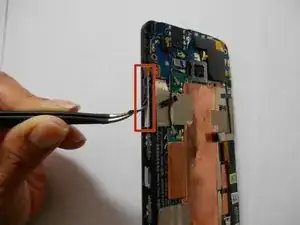

Осторожно снимите пинцетом клавиши регулировки громкости.

Снимите клавишу питания пинцетом.

Определите винт за кабелем.

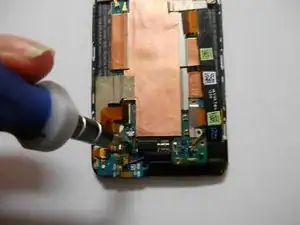

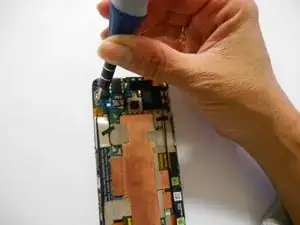

Удалите винт с помощью отвертки Phillips.

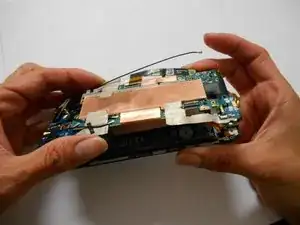

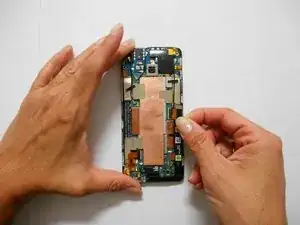

Поднимите материнскую плату, но не пытайтесь пока извлечь её полностью.

Держите плату только за края.

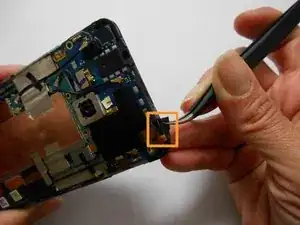

С помощью пинцета извлеките чёрный квадрат, находящийся в клавише питания.

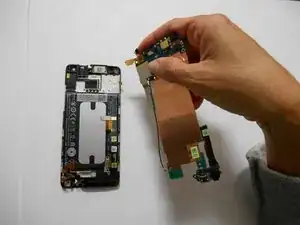

Полностью извлеките материнскую плату.

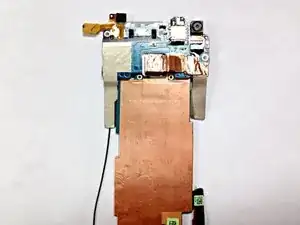

Снимите материнскую плату и разместите её так, чтобы задняя камера была обращена вниз.

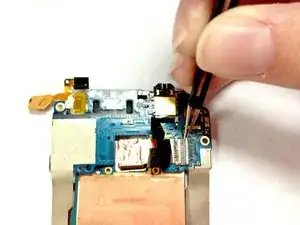

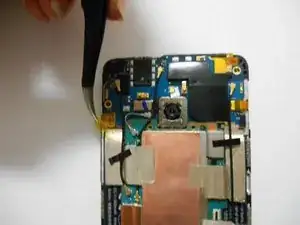

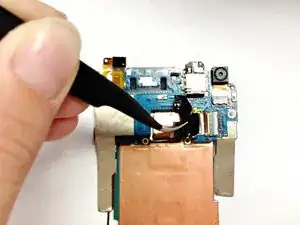

С помощью пинцета аккуратно отлепите медную ленту, прикреплённую к задней камере.

С помощью пинцета приподнимите защёлку и извлеките часть задней камеры, вставленную в посадочное место.
