Замена разъёма зарядки HTC One Mini 2

Вставьте конец скрепки в отверстия с каждой стороны телефона, чтобы извлечь SIM-карту и карту Micro SD.

Отложите держатели в сторону.

Нагрейте верхнюю серую панель динамика с помощью инструмента iFixit iOpener в течение двух минут.

Используйте металлическую лопатку, чтобы поддеть левый край верхней серой передней панели.

Поместите лопатку между внутренним белым пластиковым краем и серой панелью. Не поддевайте между двумя белыми пластиковыми рамками.

Не поддевайте у стекла. Поддевайте только с левой стороны, поскольку под панелью находится хрупкая антенна.

Используйте узкий пластиковый инструмент, чтобы аккуратно отделить чёрную ленточную антенну от серой панели.

Открутите 2-мм винт с помощью биты Torx T5 из набора инструментов iFixit.

Используйте пластиковый инструмент, чтобы поддеть края телефона.

Осторожно поддевайте вокруг слотов для карт.

Медленно поднимайте правую сторону экрана, как будто открываете книгу.

Пластиковая деталь кнопки включения может выпасть. Отложите её в сторону для последующей установки.

Используйте пластиковую лопатку, чтобы отклеить пенополиуретановый адгезив вокруг камеры от задней панели.

Снимите длинные жёлтые полоски скотча с правой и левой стороны медной пластины.

Начиная от медной пластины, приподнимите все три сплетённые ленты серебристого цвета с помощью лопатки или узкого инструмента.

Используя плоский конец лопатки, отсоедините белые защёлки на разъёмах всех ленточных кабелей, расположенных слева и справа от медной пластины.

Слева поднимайте защёлку влево, справа — вправо.

Аккуратно извлеките ленточные кабели.

Используя отвёртку Phillips #00, открутите два 1-мм винта в правом нижнем углу материнской платы, которые фиксируют разъём питания.

Отсоедините разъём аккумулятора с помощью плоского конца лопатки.

Используя острый конец лопатки, отсоедините четыре антенных разъёма. Три из них находятся в левом верхнем углу материнской платы, один — в правом нижнем.

Используя острый конец лопатки, потяните провода вибромотора влево, чтобы извлечь разъём из платы.

Разъём очень маленький и легко ломается, поэтому будьте осторожны при извлечении. Полезно покачивать провода влево-вправо при вытягивании.

Используя отвёртку Torx T5, удалите четыре 2-мм винта из углов материнской платы.

После удаления винтов аккуратно извлеките медную материнскую плату.

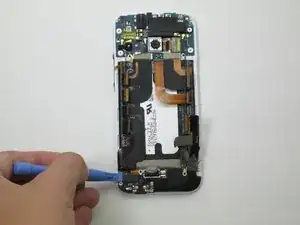

Используйте узкий пластиковый инструмент, чтобы поддеть прямоугольный чёрный разъём, покрытый поролоном.

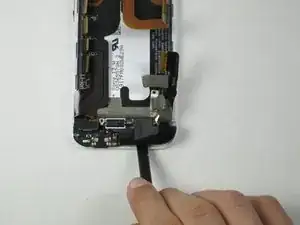

Используйте плоский конец пластиковой лопатки, чтобы извлечь нижний динамик.

Удерживая телефон, потяните динамик вправо, вытягивая разъём из платы.

Разъём очень маленький и легко ломается, поэтому будьте осторожны при извлечении. Полезно слегка покачивать провода при извлечении динамика.

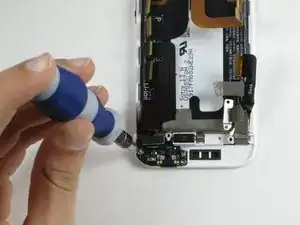

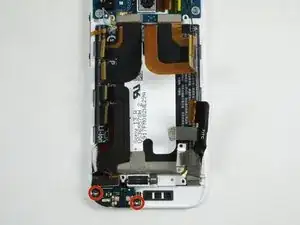

Используйте отвёртку Torx T5 из набора инструментов iFixit, чтобы открутить два 2-мм винта, фиксирующих плату разъёма питания.

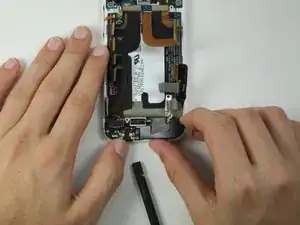

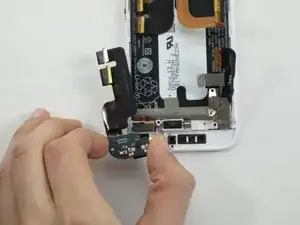

Извлеките плату.
