Замена микрофона и сборки динамика HTC One Max

Поднимите заднюю крышку, одновременно нажав выделенный переключатель разблокировки к центру телефона.

Удалите четыре белые наклейки в каждом углу, которые закрывают винты Tri-Wing.

Удалите белую наклейку рядом с кнопками управления громкостью.

Удалите белую наклейку рядом с SIM-картой.

Удалите большую белую наклейку с штрих-кодом в центре телефона.

Удалите тринадцать винтов Tri-Wing Y00 (верхние и нижние винты длиной 5 мм, средние винты длиной 3.8 мм) из заднего корпуса.

Отключите кабель рядом с кнопками громкости.

Используйте маленький пластиковый инструмент для поддевания между экраном и задним корпусом.

Используйте пинцет, чтобы отключить шлейф, соединяющий сенсор отпечатков пальцев с материнской платой.

При замене сенсора отпечатков пальцев убедитесь, что шлейф защелкивается в разъеме на материнской плате.

Удалите два винта Phillips #000 длиной 2.2 мм, удерживающих кабель батареи.

Используйте пластиковый инструмент для удаления шлейфа.

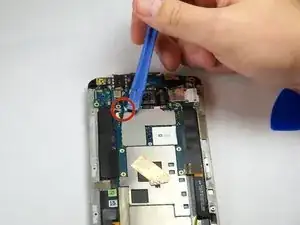

Используйте пластиковый инструмент для отсоединения двух антенн в верхней части телефона.

Используйте пластиковый инструмент для отсоединения третьей антенны в нижней части телефона.

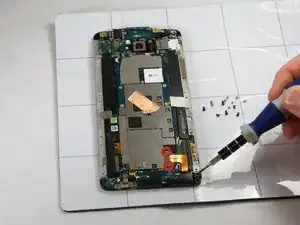

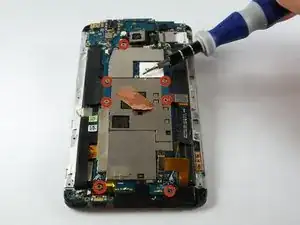

Удалите семь винтов Phillips #000 длиной 3 мм из материнской платы.

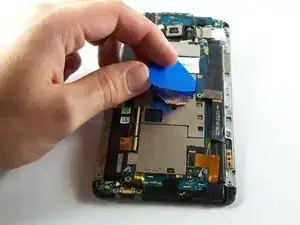

Используйте пластиковый инструмент, чтобы поддеть и отключить большие шлейфы с каждой стороны материнской платы.

Будьте осторожны при поддевании шлейфа с правой стороны, потому что другие шлейфы проходят под ним.

Удалите ленту, закрывающую три разъема гибкого кабеля в нижнем левом углу телефона.

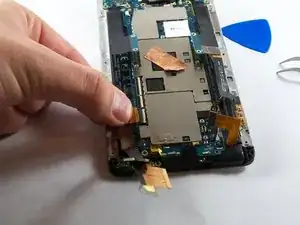

Используйте маленький пластиковый инструмент, чтобы открыть зажим на каждом из этих разъемов и отключить три кабеля.

Используйте маленький пластиковый инструмент, чтобы открыть зажим на каждом из этих разъемов и отключить три кабеля.

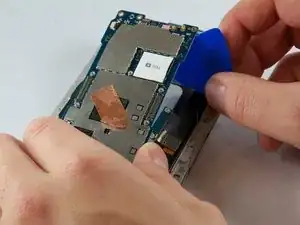

Используйте пластиковый инструмент, чтобы поднять и удалить материнскую плату.

При необходимости используйте тепловую пушку для ослабления клея внизу.

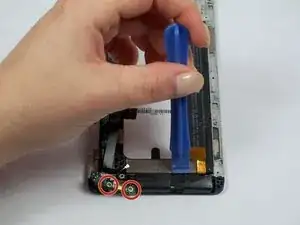

Удалите два винта Phillips #000 длиной 2.8 мм из металлической пластины в нижней части телефона.

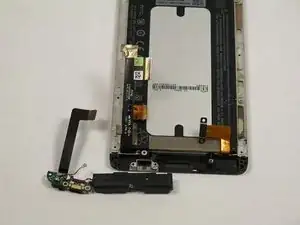

Используйте маленький пластиковый инструмент, чтобы поддеть сборку динамика и микрофона с нижней части телефона.

Будьте осторожны, чтобы не повредить динамик.
