Замена вибромотора HTC One Mini 2
Шаг 1


Вставьте конец скрепки в отверстия по обе стороны телефона, чтобы извлечь SIM-карту и карту Micro SD.
Отложите держатели карт в сторону.
Шаг 2

Разогрейте верхнюю серую пластину динамика с помощью iFixit iOpener в течение двух минут.
Шаг 3


Используйте металлическую лопатку, чтобы поддеть левый край верхней серой передней пластины.
Разместите лопатку между внутренней белой пластиковой кромкой и серой пластиной. Не поддевать между двумя белыми пластиковыми рамками.
Не поддевать стекло. Подденьте только с левой стороны, так как под пластиной находится деликантная антенна.
Используйте узкий пластиковый инструмент для поддевания, чтобы осторожно отделить чёрный шлейф антенны от серой пластины.
Шаг 4

Удалите винт 2 мм крестовой формы T5 с помощью отвёртки T5 из набора iFixit.
Шаг 5

Используйте пластиковый инструмент для поддевания, чтобы пройти по всему периметру корпуса телефона.
Осторожно поддевать вокруг слотов для карт.
Медленно приподнимайте с правой стороны экрана, как при открытии книги.
Пластиковая деталь кнопки питания может выпасть. Отложите её для повторной сборки.
Используйте пластиковую лопатку, чтобы отодрать поролковый клей вокруг камеры от задней панели.
Шаг 6

Снимите длинные жёлтые полосы ленты с правой и левой стороны медной пластины.
Шаг 7

Начиная с медной пластины, подденьте все три тканевых серебристых ленты с помощью лопатки или узкого инструмента для поддевания.
Шаг 8


Используя плоский конец лопатки, отведите вверх белые защёлки на всех разъёмах шлейфов, расположенных слева и справа от медной пластины.
Слева отведите белую защёлку влево. Справа — отведите вверх вправо.
Осторожно выньте шлейфы.
Шаг 9


Используя крестовую отвёртку Phillips #00, выкрутите два винта 1 мм в правом нижнем углу платы, удерживающих разъём питания.
Подденьте разъём батареи плоским концом лопатки.
Шаг 10


Используйте острый конец лопатки, чтобы отщёлкнуть четыре антеннных разъёма. Три находятся в левом верхнем углу платы и один в правом нижнем.
Шаг 11

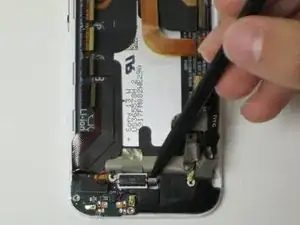

Используя острый конец лопатки, потяните провода вибромотора влево, чтобы извлечь разъём из платы.
Разъём очень маленький и легко ломается, поэтому при извлечении будьте осторожны. Покачивание проводов при вытягивании влево помогает.
Шаг 12


С помощью отвёртки T5 выньте четыре винта 2 мм из четырёх углов материнской платы.
После удаления винтов аккуратно выньте медно-плакированную материнскую плату.
Шаг 13

Используя узкий пластиковый инструмент для поддевания, подденьте прямоугольный разъём, покрытый чёрной пеной.
Шаг 14

Используйте острый конец лопатки, чтобы вытащить вибромотор из его корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
