Замена задней камеры HTC One Max

Поднимите заднюю крышку, одновременно нажимая на отмеченный фиксатор в направлении к центру телефона.

Снимите четыре белые наклейки в каждом углу, закрывающие винты Tri-Wing.

Снимите белую наклейку рядом с кнопками регулировки громкости.

Снимите белую наклейку рядом с SIM-картой.

Снимите большую белую наклейку с штрихкодом в центре телефона.

Удалите тринадцать винтов Tri-Wing Y00 (верхние и нижние винты имеют длину 5 мм, средние винты — 3,8 мм) из задней крышки.

Отключите кабель рядом с кнопками громкости.

Используйте маленький пластиковый инструмент для поддевания между экраном и задней крышкой.

Используйте пинцет, чтобы отключить ленточный кабель, соединяющий датчик отпечатка пальца с платой.

При установке нового датчика отпечатка убедитесь, что ленточный кабель защёлкнулся в разъёме на плате.

Удалите два винта Phillips #000 длиной 2,2 мм, удерживающие кабель батареи.

Используйте пластиковый инструмент, чтобы снять ленточный кабель.

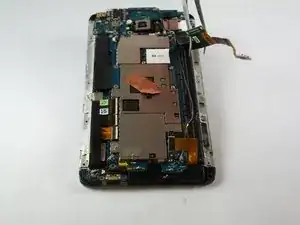

Используйте пластиковый инструмент, чтобы отключить два антенных кабеля в верхней части телефона.

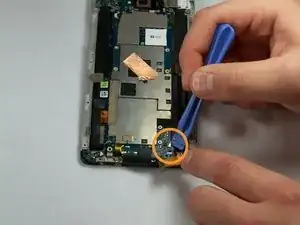

Используйте пластиковый инструмент, чтобы отключить третий антенный кабель в нижней части телефона.

Снимите семь винтов Phillips #000 длиной 3 мм с материнской платы.

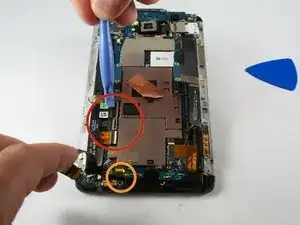

Используйте пластиковый инструмент, чтобы поддеть и отключить большие ленточные кабели по обе стороны материнской платы.

Осторожно поддевайте ленточный кабель справа, поскольку под ним проходят другие ленточные кабели.

Снимите ленту, закрывающую три разъёма типа защёлка для гибких кабелей в нижней левой части телефона.

Используйте маленький пластиковый инструмент, чтобы открыть фиксатор каждого из этих разъёмов и отключить три кабеля.

Используйте маленький пластиковый инструмент, чтобы открыть фиксатор каждого из этих разъёмов и отключить три кабеля.

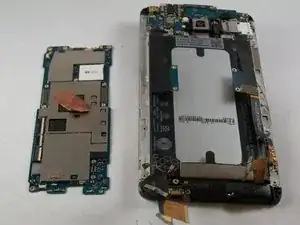

Используйте пластиковый инструмент, чтобы приподнять и вынуть материнскую плату.

При необходимости используйте тепловой пистолет, чтобы размягчить клей внизу.

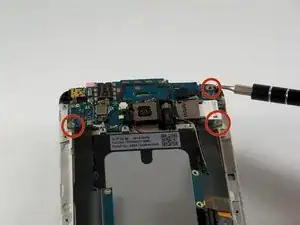

Снимите три винта Phillips #000 длиной 3 мм с дополнительной платы в верхней части.

Поднимите и отложите вибромотор; не отключайте его.

Вытащите ленточный кабель.

Отклейте инфракрасный датчик.

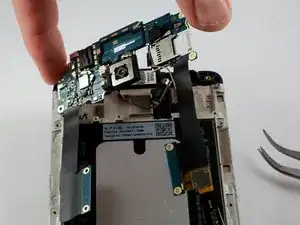

Поднимите дополнительную плату вместе с прикреплённой камерой.

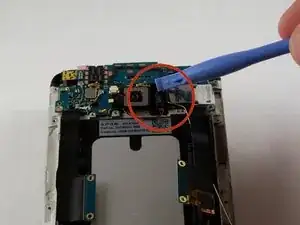

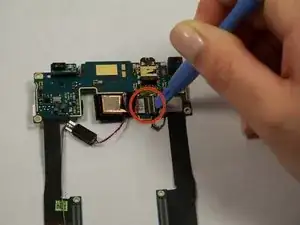

Используйте пластиковый инструмент, чтобы отключить ленточный кабель камеры.

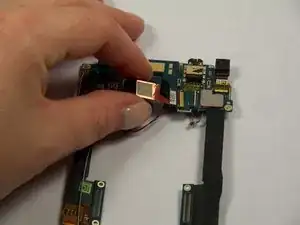

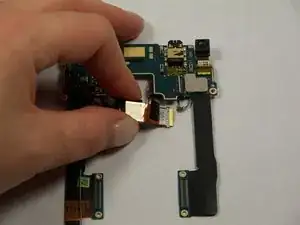

Снимите заднюю камеру.
