Замена верхнего и нижнего динамиков HTC One Mini 2

Вставьте конец скрепки в отверстия по обеим сторонам телефона, чтобы извлечь SIM-карту и microSD-карту.

Отложите держатели карт в сторону.

Подогрейте верхнюю серую пластину динамика с помощью iOpener от iFixit в течение двух минут.

Используйте металлическую лопатку, чтобы приподнять левый край верхней серой передней пластины.

Поместите лопатку между внутренней белой пластиковой кромкой и серой пластиной. Не поддевать между двумя белыми пластиковыми рамками.

Не поддевать стекло. Поддевать только с левой стороны, так как под пластиной находится хрупкая антенна.

Используйте узкий пластиковый инструмент для поддевания, чтобы осторожно отделить черную ленту антенны от серой пластины.

Удалите винт 2 мм с помощью отвертки T5 Torx из набора инструментов iFixit.

Используйте пластиковый инструмент для поддевания, чтобы пройтись по кромке телефона.

Осторожно поддевайте вокруг слотов для карт.

Медленно приподнимайте с правой стороны экрана, как при открытии книги.

Пластиковая деталь для кнопки питания может выпасть. Отложите её для последующей сборки.

Используйте пластиковую лопатку, чтобы отслоить поролоновый клей вокруг камеры от задней панели.

Снимите длинные желтые куски ленты по правой и левой стороне медной пластины.

Начиная с медной пластины, приподнимите все три тканые серебристые ленты с помощью лопатки или узкого инструмента для поддевания.

Используя плоский конец лопатки, отожмите белые защёлки на всех коннекторах лентовых кабелей, расположенных слева и справа от медной пластины.

Слева отожмите белую защёлку влево. Справа — отожмите вправо.

Осторожно вытащите лентовые кабели.

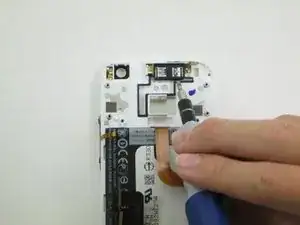

С помощью отвертки Phillips #00 открутите два винта 1 мм в правом нижнем углу материнской платы, которые удерживают разъём питания.

Подденьте разъём батареи плоским концом лопатки.

Используйте заострённый конец лопатки, чтобы отщёлкнуть четыре антенных разъёма. Три находятся в левом верхнем углу материнской платы и один — в правом нижнем.

Используя заострённый конец лопатки, потяните провода вибромотора влево, чтобы вынуть разъём из платы.

Разъём очень маленький и легко ломается, поэтому при вытаскивании будьте осторожны. Помогает покачивание проводов при вытягивании влево.

С помощью отвертки T5 Torx открутите четыре винта 2 мм, по одному в каждом углу материнской платы.

После снятия винтов аккуратно выньте медно-покрытую материнскую плату.

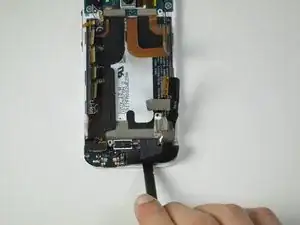

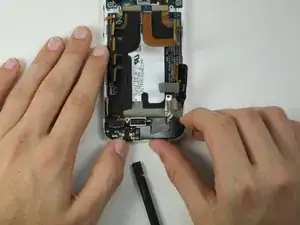

Используйте плоский конец пластиковой лопатки, чтобы выпрямить нижний динамик и вынуть его.

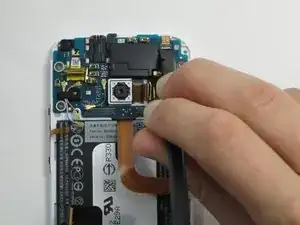

Используя узкий инструмент для поддевания, отожмите тыльную камеру от рамы.

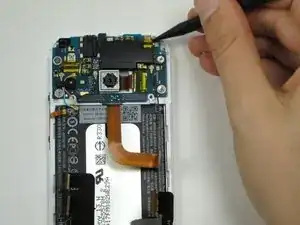

С помощью заострённого конца лопатки снимите жёлтую ленту, закрывающую разъём кнопки питания.

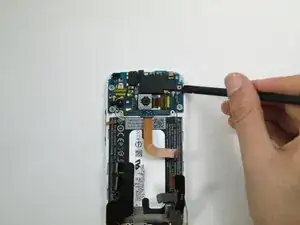

Отожмите белую защёлку на коннекторе лентового кабеля кнопки питания, расположенном в верхнем правом углу телефона.

Осторожно извлеките лентовый кабель.

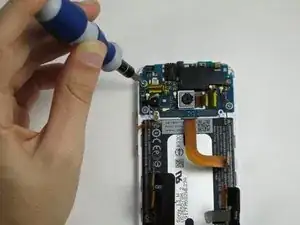

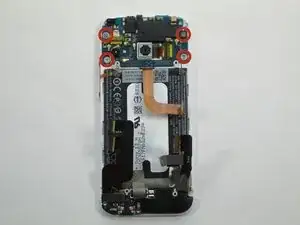

С помощью отвёртки PH000 Phillips удалите четыре винта 1 мм с верхней логической платы.

Плоским концом лопатки отожмите пластмассовую крышку верхнего динамика.

Поднимите плату с камерой и отложите её для последующей сборки.

С помощью плоской отвёртки 2 мм подденьте и извлеките верхний динамик из телефона.

Легко поддеть корпус динамика по шву, а не извлечь его целиком. Поэтому будьте осторожны и подденьте только металлическую пластину, а не пластиковую обшивку динамика.
