Замена аккумулятора HTC One Max

Поднимите заднюю крышку, одновременно нажимая на выделенный фиксатор в направлении центра телефона.

Снимите четыре белые наклейки в каждом углу, закрывающие винты Tri-Wing.

Снимите белую наклейку возле кнопок регулировки громкости.

Снимите белую наклейку рядом с SIM-картой.

Снимите большую белую наклейку с штрих-кодом в центре телефона.

Выверните тринадцать винтов Tri-Wing Y00 (верхние и нижние винты длиной 5 мм, средние винты длиной 3.8 мм) из задней крышки.

Отключите кабель возле кнопок громкости.

Используйте небольшой пластиковый инструмент для поддевания между экраном и задней крышкой.

Используйте пинцет, чтобы отключить ленточный кабель, соединяющий датчик отпечатков пальцев с платой.

При установке датчика отпечатков убедитесь, что ленточный кабель защёлкнулся в разъёме на плате.

Выверните два винта Phillips #000 длиной 2.2 мм, удерживающие кабель аккумулятора.

Используйте пластиковый инструмент, чтобы отсоединить ленточный кабель.

Используйте пластиковый инструмент, чтобы отсоединить две антенные провода в верхней части телефона.

Используйте пластиковый инструмент, чтобы отсоединить третий антенный провод в нижней части телефона.

Выверните семь винтов Phillips #000 длиной 3 мм с материнской платы.

Используйте пластиковый инструмент, чтобы приподнять и отключить большие ленточные кабели с каждой стороны материнской платы.

Осторожно приподнимайте ленточный кабель с правой стороны, так как под ним проходят другие ленточные кабели.

Снимите ленту, закрывающую три разъёма-«воротника» для гибких кабелей в нижнем левом углу телефона.

Используйте небольшой пластиковый инструмент, чтобы открыть защёлку каждого разъёма и отключить три кабеля.

Используйте небольшой пластиковый инструмент, чтобы открыть защёлку каждого разъёма и отключить три кабеля.

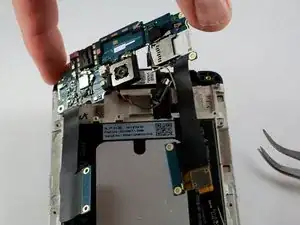

Используйте пластиковый инструмент, чтобы приподнять и снять материнскую плату.

При необходимости примените тепловой пистолет, чтобы ослабить клей внизу.

Выверните три винта Phillips #000 длиной 3 мм с дополнительной платы в верхней части.

Поднимите и отложите в сторону вибромотор, не отсоединяя его.

Вытяните ленточный кабель.

Отклейте инфракрасный датчик.

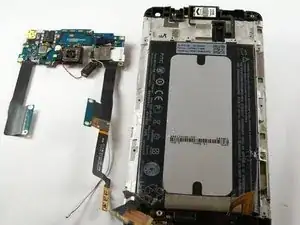

Вытащите дополнительную плату вместе с прикреплённой камерой.

Учтите наличие клея на обратной стороне.

Выверните два винта внизу.

Отложите в сторону металлическую фиксирующую пластину.

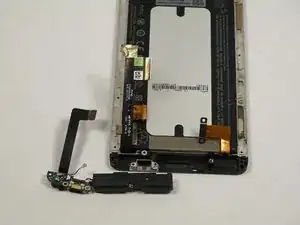

Отожмите динамик и узел микрофона внизу и извлеките их.

Будьте осторожны, чтобы не проколоть динамик.

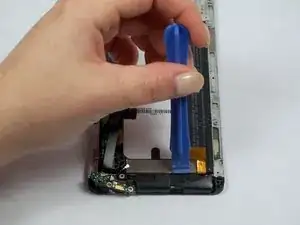

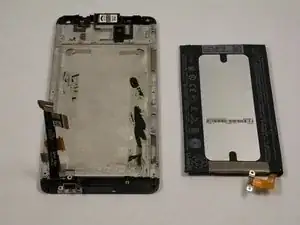

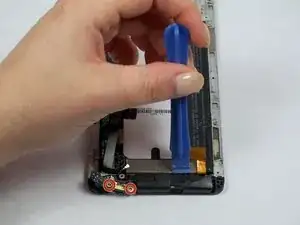

Отделите аккумулятор от задней части экрана с помощью пластикового инструмента.

Рекомендуем использовать тепловой пистолет, чтобы ослабить клей, удерживающий аккумулятор.
