Замена экрана HTC One Mini

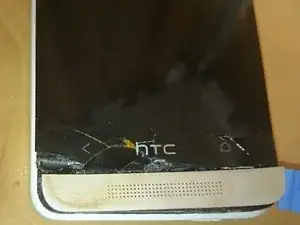

Используйте пластиковый инструмент для вскрытия, чтобы снять нижнюю крышку динамика

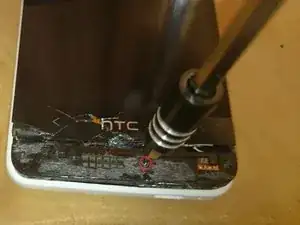

Используйте отвертку T6 Torx, чтобы выкрутить единственный винт, фиксирующий корпус к алюминиевой задней крышке

Используйте только пластиковые инструменты для вскрытия, металлические повредят сборку

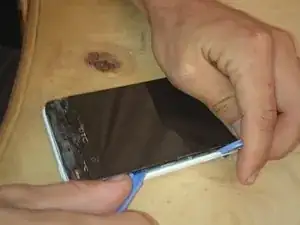

Вставьте пластиковый инструмент рядом с портом USB и аккуратно приподнимите нижнюю часть от задней панели.

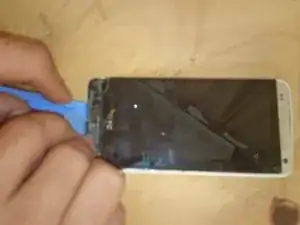

Вставьте второй инструмент и, обходя корпус, отщёлкивайте зажимы, пока первый инструмент удерживает уже отщёлкнутые участки

Используйте тепловую пушку и инфракрасный термометр, чтобы нагреть сборку экрана до 130 °C (265 °F) для размягчения клея

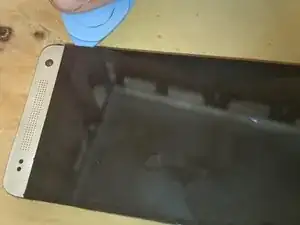

С помощью инструмента для вскрытия аккуратно приподнимайте кромки экрана, двигаясь сверху вниз.

Не пытайтесь снять нижнюю часть экрана — там находятся гибкие шлейфы, ещё подключённые к плате

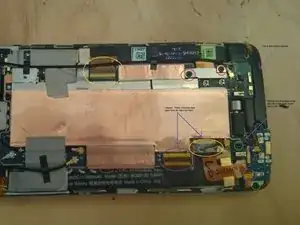

Открутите 2 винта Phillips, выделенные красным, и отсоедините разъём батареи (чтобы ничего не коротнуло)

Открутите 3 винта, фиксирующие нижнюю часть платы и разъём зарядки, выделенные зелёным

Отсоедините гибкие шлейфы и кабель питания динамика, выделенные синим, и выньте разъём зарядки

Защёлки у гибкого шлейфа этой платы и у соседнего шлейфа экрана открываются с задней стороны

Аккуратно, используя пластиковый инструмент для вскрытия, выньте нижний динамик

Также снимите резиновую прокладку, выделенную синим

Открутите гибкие шлейфы, выделенные оранжевым, и медленно начните вытягивать старый экран

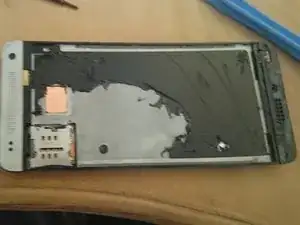

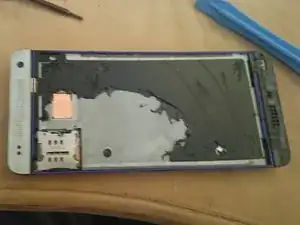

Удалите остатки старого клея и разбитого стекла из рамки

Аккуратно проденьте гибкие шлейфы, внимательно следя, чтобы не повредить их

Не удаляйте эту защитную ленту — я убрал её только чтобы показать, что под ней ничего нет; при сборке я вернул ленту на место

Отогните экран от корпуса, учитывая, чтобы не повредить гибкие шлейфы.

Нанесите полоски клеевой ленты на рамку и установите экран на корпус (я выделил места установки синим)

По бокам экрана ленту придётся разрезать пополам. Лучший результат даст лезвие бритвы и металлическая линейка.

Соберите устройство в обратном порядке и используйте несколько капель суперклея, чтобы приклеить переднюю крышку динамика обратно
