Замена задней камеры Samsung Galaxy Tab A
Камера, установленная в планшете, подвержена повреждению при падении устройства и ударе в область расположения камеры. В этом руководстве показано, как снять заднюю панель планшета, чтобы получить доступ к камере и заменить её.
Шаг 1
Перед началом разборки убедитесь, что устройство выключено.

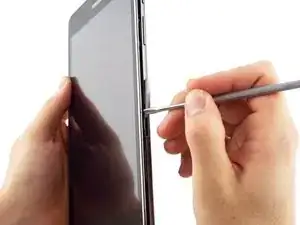

В верхней части слота для карты памяти используйте маленькую металлическую лопатку, чтобы создать зазор между задней панелью и остальной частью устройства.
Маленькая металлическая лопатка используется только для создания зазора между задней панелью и остальной частью устройства, а не для снятия панели.
Шаг 2

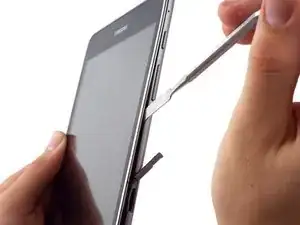

Замените маленькую металлическую лопатку на среднюю металлическую лопатку и используйте её для снятия задней панели. Для этого проведите среднюю лопатку по периметру устройства, начиная с верхней части слота для карты памяти.

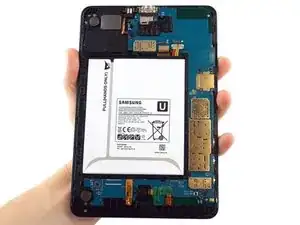

На втором изображении показана внутренняя часть устройства после снятия задней панели.
Шаг 3

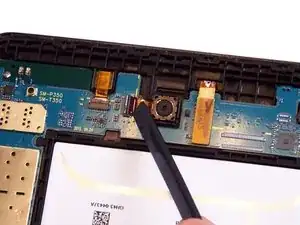

Используйте лопатку, чтобы отсоединить камеру от материнской платы.
Эту операцию следует выполнять у жёлтой резиновой части камеры.
На первом и втором изображениях показано, как камера выглядит при подключении к материнской плате и после её отключения соответственно.
Шаг 4

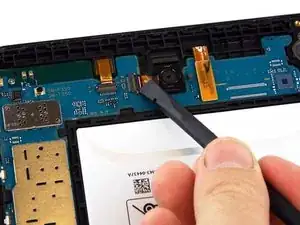

Используйте лопатку, чтобы отделить основной модуль камеры от остальной части устройства. Делайте это по периметру камеры в месте чёрной рамки.
Шаг 5

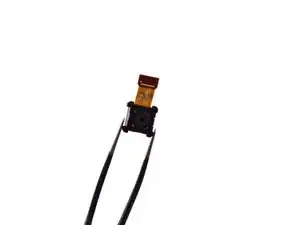

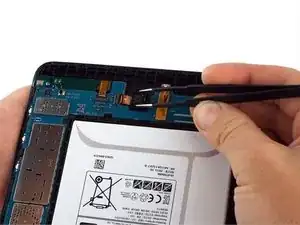

С помощью пинцета полностью извлеките камеру из корпуса устройства. Камеру следует вытянуть в направлении от того места, где она была подключена к материнской плате на шаге 3.

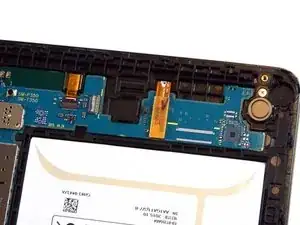

На втором изображении показано, как должно выглядеть устройство после удаления камеры.
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
