Замена сборки дисплея Samsung Galaxy Tab A 8.0
Руководство по замене сборки дисплея оригинального Samsung Galaxy Tab A 8.0 (SM-T350).
Шаг 1

Перед разборкой устройства убедитесь, что оно выключено.

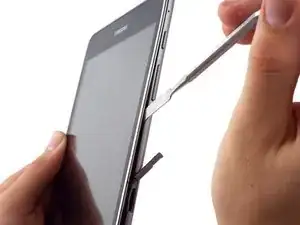

В верхней части слота карты памяти используйте небольшую металлическую лопатку, чтобы отделить заднюю крышку от корпуса устройства.
Небольшая металлическая лопатка используется только для начала отделения задней крышки от корпуса, но не для её полного снятия.
По возможности используйте обычную нейлоновую лопатку для снятия задней крышки, так как она мягче и с меньшей вероятностью поцарапает устройство.
Шаг 2

Замените небольшую металлическую лопатку на среднюю металлическую лопатку, чтобы снять заднюю крышку. Для этого проведите средней металлической лопаткой по периметру устройства, начиная с верхней части слота карты памяти.

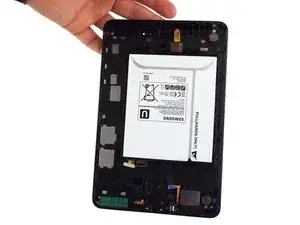

На втором изображении показана внутренняя часть устройства после снятия задней крышки.
Шаг 3

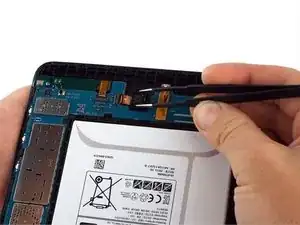

Отсоедините электрический разъём от материнской платы с помощью изогнутых прецизионных пинцетов.
Избегайте прикасаться пинцетами к материнской плате. Металлические инструменты, такие как пинцеты, могут поцарапать материнскую плату и вызвать повреждения.
Шаг 4

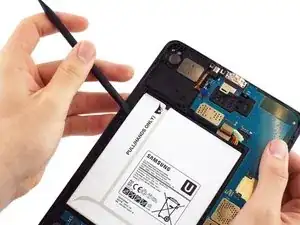

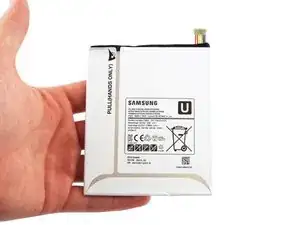

Используйте плоский конец пластиковой лопатки, чтобы отсоединить аккумулятор от корпуса устройства.

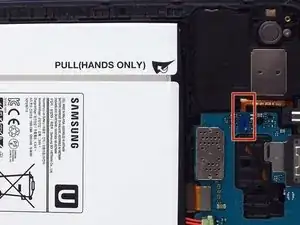

Альтернативный способ — ослабить аккумулятор с помощью пластиковой лопатки, а затем вытащить его, потянув за бумажную метку с надписью «Pull (Hands Only)».
После снятия задней крышки и аккумулятора устройство должно выглядеть, как показано на втором изображении.
Шаг 5

Используйте лопатку, чтобы поднять и отсоединить разъём кабеля дисплея с фиксацией от материнской платы.
Шаг 6

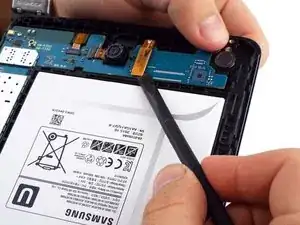

Используйте лопатку, чтобы поднять разъём ZIF и аккуратно вытащить ленточный кабель камеры с задней стороны.
Используйте пинцет, чтобы аккуратно зафиксировать камеру и извлечь её из рамы.
Если зафиксировать камеру пинцетом не удаётся, вставьте инструмент для вскрытия между рамой и камерой и аккуратно поднимите её.
Шаг 7

Используйте лопатку, чтобы открыть разъём ZIF фронтальной камеры; аккуратно извлеките ленточный кабель.
Используйте пинцет, чтобы аккуратно извлечь фронтальную камеру из рамы.
Шаг 8

Используйте плоский конец лопатки, чтобы поднять и отключить разъём ЖК-экрана с фиксацией.
Шаг 9

Используйте плоский конец лопатки, чтобы поднять и отключить разъём разъема для 3,5-мм гарнитуры с фиксацией.
Шаг 10

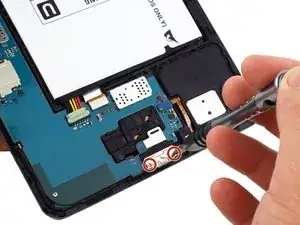

Используйте отвёртку PH000, чтобы выкрутить два винта длиной 3 мм, крепящих экран порта USB к средней раме.
Шаг 11

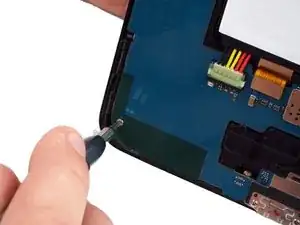

Используйте отвёртку PH000, чтобы выкрутить два винта длиной 3 мм с левой стороны материнской платы.
Шаг 12


Поднимите материнскую плату вверх со стороны кнопок питания и изменения громкости.
Можно использовать лопатку, чтобы аккуратно приподнять материнскую плату со стороны кнопок.
Маленький пластиковый кронштейн фиксирует материнскую плату на раме; начните поднимать плату со стороны кнопок, затем плавно сдвиньте её в сторону от кронштейна.
Завершение
Чтобы собрать устройство, выполните указанные действия в обратной последовательности.
Перевод руководства с ifixit.com
