Замена материнской платы Samsung Galaxy Tab A 7.0

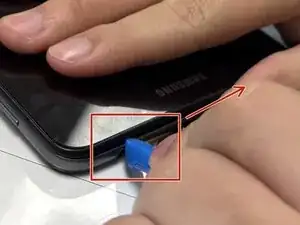

Вставьте пластиковый инструмент для открытия в зазор между задней и передней панелями, начиная с угла планшета, чтобы создать промежуток.

Проведите открывающей лопаткой вдоль края задней панели, чтобы освободить зажимы.

Если верхняя и нижняя панели не остаются разделёнными, вставьте лопатку в нескольких местах вокруг устройства, чтобы удерживать его открытым.

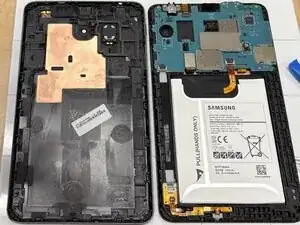

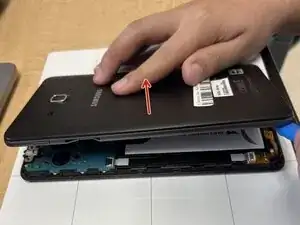

Аккуратно отделите заднюю и переднюю панели.

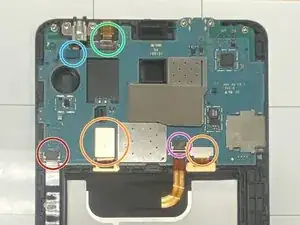

Отключите шесть разъемов от материнской платы.

2 печатные платы.

Провод батареи.

Аудиопровод.

Фронтальная камера.

Auxiliary port.

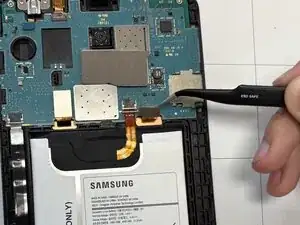

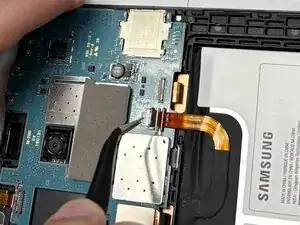

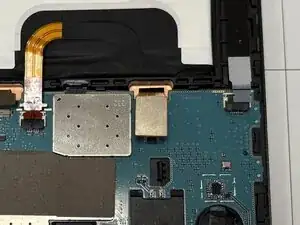

С помощью пинцета поднимите защёлку черного разъема, чтобы разблокировать ZIF-разъем.

Потяните за серую табуляцию из гнезда, чтобы удалить шлейф.

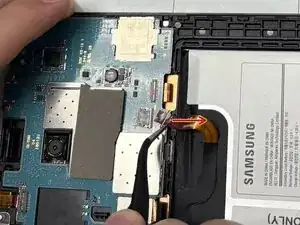

Вставьте открывающую лопатку под нажимной разъем и подденьте его вертикально вверх.

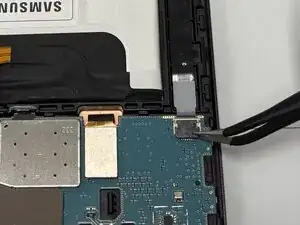

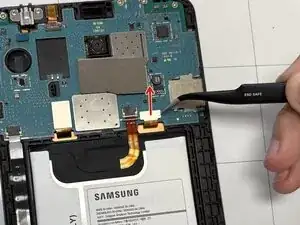

Используйте пинцет, чтобы поднять черную защёлку.

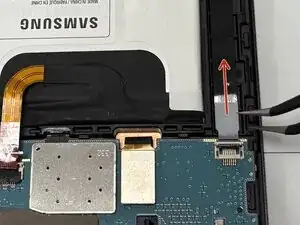

Вытащите провод шлейфа оранжевого цвета из его разъема.

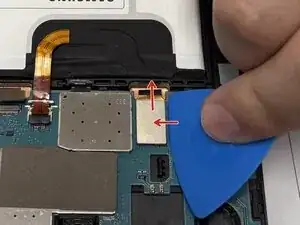

Поместите лопатку или инструмент для открытия под краем разъема и подденьте его вертикально вверх, чтобы отключить нажимной разъем.

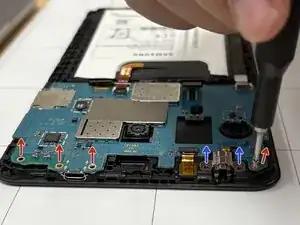

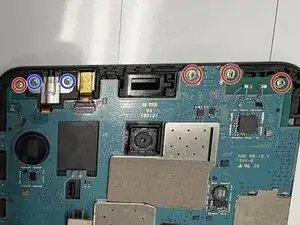

Используйте отвертку Philips #000, чтобы удалить шесть винтов на верхнем крае материнской платы.

4 винта, удерживающие материнскую плату

2 винта, удерживающие вспомогательный порт

Используйте рекомендуемые практики работы с отверткой, чтобы избежать срыва винтов.

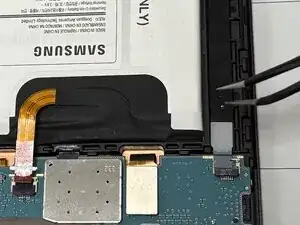

С помощью пинцета поднимите черную защёлку в положение разблокировки.

Вытащите кабель с камерой из корпуса.

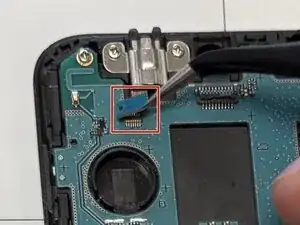

Поместите лопатку или инструмент для открытия под краем нажимного разъема и подденьте его вертикально вверх, чтобы отключить его.

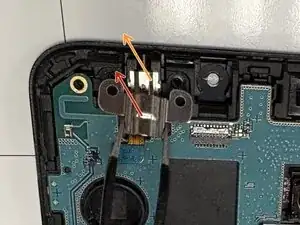

Используйте пинцет, чтобы удалить серебряную скобу, закрывающую порт.

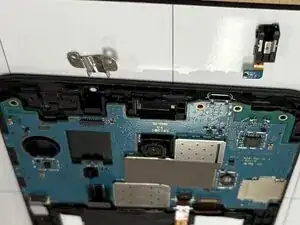

Удалите порт аудиовыхода.

Используйте пинцет или пальцы, чтобы поднять материнскую плату за её края и извлечь её.
