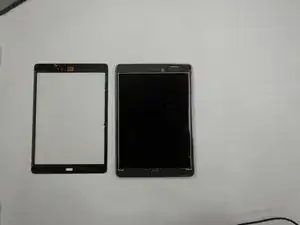

Замена дисплея Samsung Galaxy Tab A 9.7
Если дисплей вашего устройства не реагирует или треснул, это может привести к дальнейшим повреждениям устройства или к физическим травмам. В этом руководстве описано, как правильно снять дисплей Samsung Galaxy Tab A 9.7, не повредив другие части устройства. Сложность руководства — средняя, требуется повышенное внимание к деталям. Будьте осторожны при снятии дисплея, чтобы избежать трещин на экране.
Работайте на чистом ровном столе, где вы сможете легко найти все детали и инструменты.
Шаг 1

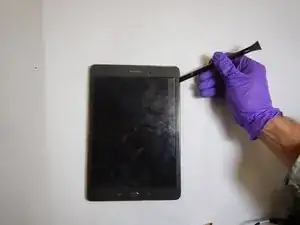

Вставьте металлическую лопатку между задней крышкой и экраном устройства.
Задняя крышка прикреплена к устройству рядом защёлок. Защёлки расположены примерно в дюйме друг от друга.
Проводите лопаткой по периметру устройства, удерживая её между задней крышкой и экраном, чтобы открыть каждую защёлку.
При отпускании каждой защёлки будет слышен щелчок.
Шаг 2

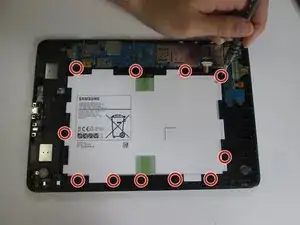

Удалите одиннадцать винтов Phillips #000 длиной 2,8 мм, удерживающих аккумулятор на месте.
Шаг 3

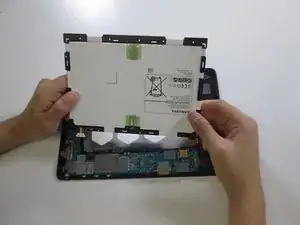

Положите одну руку на аккумулятор и возьмитесь другой рукой за внешний край устройства.
Переверните устройство так, чтобы аккумулятор опёрся и упал на вашу руку.
Шаг 4

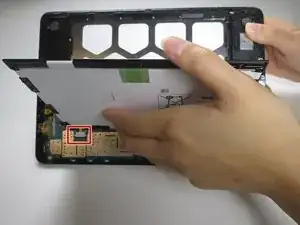

Вытащите аккумулятор до тех пор, пока он не будет подключён к устройству только с помощью чёрного, жёлтого и красного разъёмов.
Шаг 5

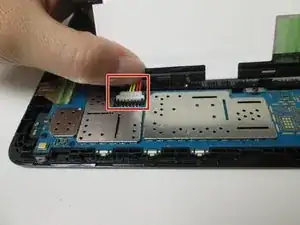

Держите аккумулятор и захватите провода большим и указательным пальцем.
Оттяните провода от устройства, чтобы извлечь белый разъём из чёрного гнезда.
Поднимите аккумулятор и удалите его из устройства.
Шаг 6

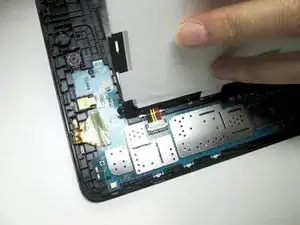

Осторожно снимите ленту, закрывающую шлейф дисплея, находящийся в верхней части устройства.

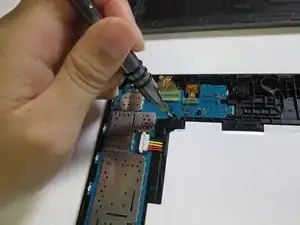

Пластиковой лопаткой отсоедините шлейф от материнской платы, расположенной в средней части устройства.
Шаг 7

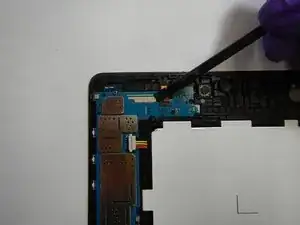

Используя пластиковую лопатку, проходите по краю экрана, поддевая экран и отрывая его от устройства.
Шаг 8

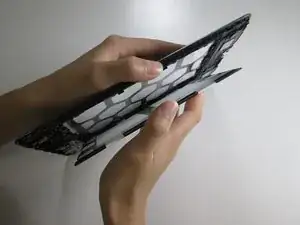

Используйте левую сторону планшета как шарнир, чтобы открыть сборку дисплея в сторону.
При перемещении сборки дисплея убедитесь, что шлейф дисплея отсоединён.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
