Замена микрофона Samsung Galaxy Tab A 7.0
Микрофоны являются важной частью устройства Galaxy Tab A 7.0. Этот гид проведет вас через шаги по их замене с легкостью! Обращайтесь со всеми компонентами осторожно. Пожалуйста, работайте аккуратно, поскольку это очень чувствительные элементы.
Шаг 1

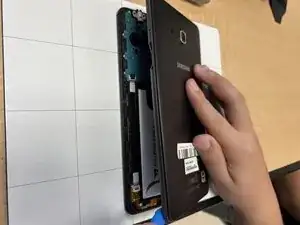

Вставьте пластиковый инструмент для открытия в шов между задней и передней крышками, начиная с угла планшета, чтобы создать зазор.
Проведите открывающей лопаткой вдоль края задней крышки, чтобы освободить зажимы.
Если верхние и нижние крышки не остаются раздельными, вставьте лопатку в несколько мест вокруг устройства, чтобы удержать его открытым.

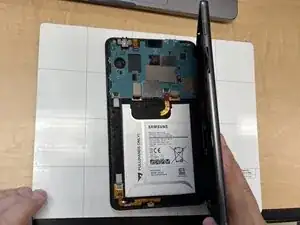

Осторожно разделите заднюю и переднюю панели.
Шаг 2

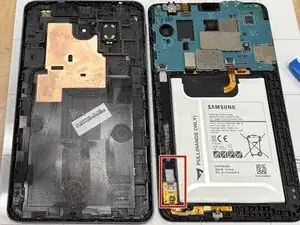

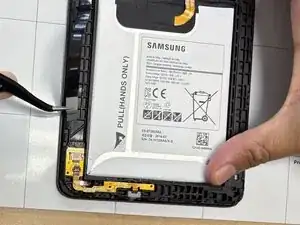

Используйте пинцет, чтобы осторожно извлечь светло-серую вкладку из разъема для удаления шлейфа.
Шаг 3

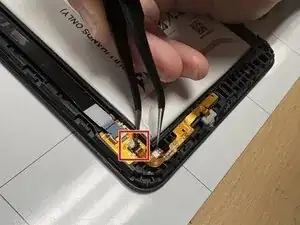

Используйте лопатку, чтобы поднять черную фиксирующую вкладку, удерживающую малый ZIF разъем.
С помощью пинцета осторожно извлеките оранжевый кабель из разъема.
Шаг 4

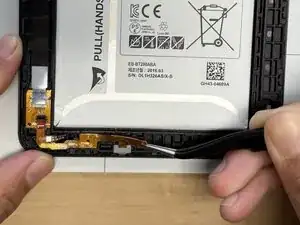

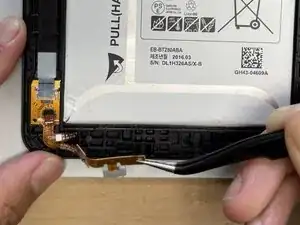

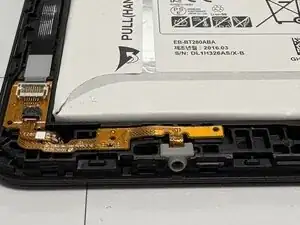

Используйте пинцет, чтобы поднять оранжевый кабель с микрофоном из корпуса.
Шаг 5

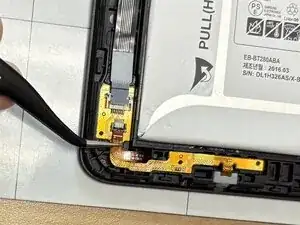

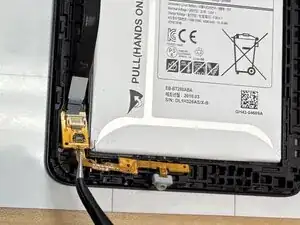

Используйте пинцет, чтобы аккуратно поднять малую оранжевую плату, на которой находятся шлейфовые разъемы, за угол.
Малая плата закреплена сильным клеем. Если она не поддается, осторожно используйте лопатку, чтобы ослабить ее без повреждения платы.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке. Утилизируйте ваши электронные отходы у переработчика, сертифицированного R2 или e-Stewards.
Перевод руководства с ifixit.com
