Замена материнской платы Samsung Galaxy Tab A
Повреждённая, сломанная или даже некорректно работающая материнская плата может сделать устройство полностью непригодным. В этом руководстве показано, как снять заднюю крышку планшета, чтобы получить доступ к материнской плате с целью её замены.
Шаг 1
Убедитесь, что устройство выключено перед началом разборки.

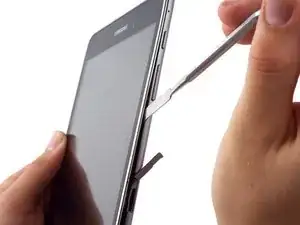

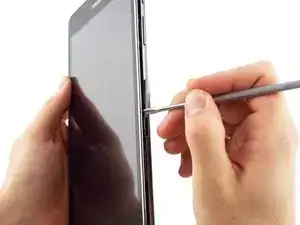

В верхней части слота для карты памяти используйте маленькую металлическую лопаточку, чтобы создать щель между задней крышкой и остальной частью устройства.
Маленькая металлическая лопаточка используется только для создания щели между задней крышкой и остальной частью устройства, а не для снятия задней крышки.
Шаг 2
Используйте промежуточную металлическую лопаточку вместо маленькой металлической лопаточки, чтобы снять заднюю крышку. Для этого проведите промежуточной лопаточкой по периметру устройства, начиная с верхней части слота для карты памяти.

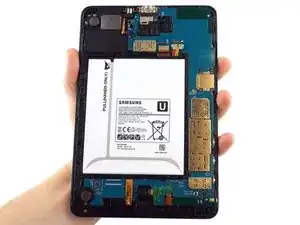

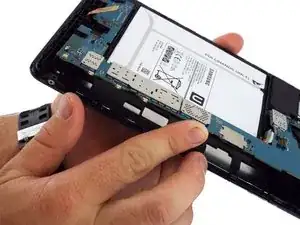

На второй фотографии показана внутренняя часть устройства после снятия задней крышки.
Шаг 3

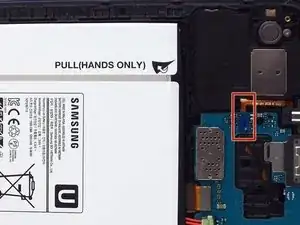

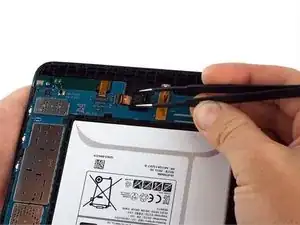

Используйте изогнутые точные пинцеты, чтобы отключить разъём аккумулятора от материнской платы.
Избегайте касания материнской платы пинцетом. Металлические инструменты, такие как пинцет, могут поцарапать материнскую плату и потенциально вызвать повреждения.
Шаг 4

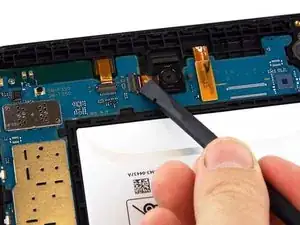

Используйте лопаточку, чтобы отключить разъём гибкого кабеля дисплея от материнской платы.
На первой и второй фотографиях показано, как выглядит дисплей, когда он ещё подключён к материнской плате, и после отключения соответственно.
Шаг 5

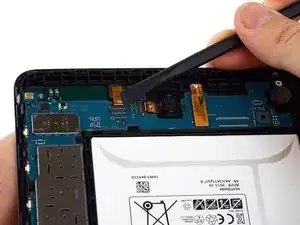

Используйте лопаточку, чтобы перевернуть вверх ZIF-разъём и разблокировать гибкий кабель тыльной камеры.
Затем используйте пинцет, чтобы аккуратно извлечь тыльную камеру из устройства.
Шаг 6

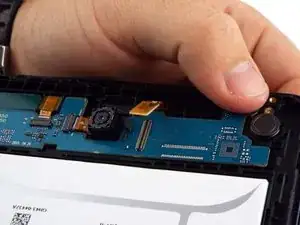

Используйте лопаточку, чтобы перевернуть вверх ZIF-разъём и разблокировать гибкий кабель фронтальной камеры.
Затем используйте пинцет, чтобы аккуратно извлечь фронтальную камеру из устройства.
Шаг 7

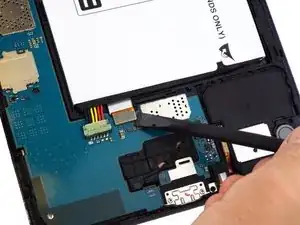

Используйте лопаточку, чтобы отключить разъём гибкого кабеля панели ЖК-экрана.
Шаг 8
Используйте лопаточку, чтобы отключить разъём гибкого кабеля гироскопического разъёма наушников 3,5 мм.
Шаг 9

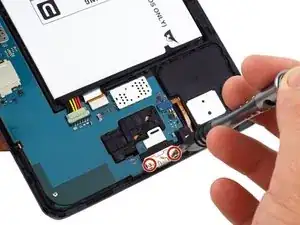

Используйте биту PH0, чтобы отвинтить два винта длиной 3 мм, крепящие экран защиты USB-порта к средней раме.
Затем используйте лопаточку, чтобы снять экран защиты USB-порта.
Шаг 10

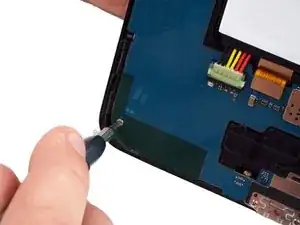

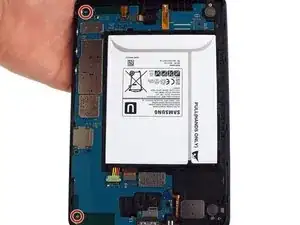

Используйте биту PH0, чтобы отвинтить два винта длиной 3 мм на левой стороне материнской платы.
Шаг 11

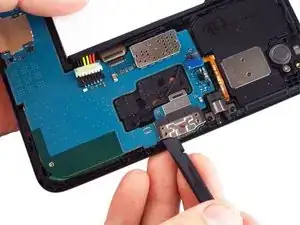

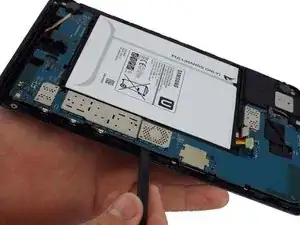

Используя плоский конец лопаточки, аккуратно подденьте материнскую плату из корпуса.
Действуйте терпеливо, прикладывая мягкую и равномерную силу при поддевании материнской платы из средней рамы лопаточкой. Чрезмерное изгибание платы может повредить компоненты или дорожки печатной платы.
Используя пальцы, аккуратно извлеките материнскую плату из устройства.

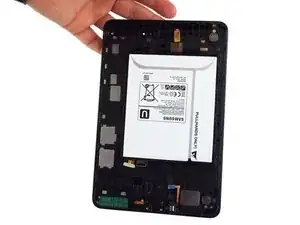

После извлечения материнской платы устройство должно выглядеть как на третьей фотографии.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
