Замена разъема для наушников Samsung Galaxy Tab A
Со временем разъем для наушников может изнашиваться до такой степени, что перестает правильно соединяться с проводной гарнитурой. Этот гид описывает, как снять заднюю крышку планшета, чтобы добраться до разъема для наушников с целью его замены.
Шаг 1
Убедитесь, что устройство выключено перед разборкой.
В верхней части слота для карты памяти используйте небольшую металлическую лопатку, чтобы создать зазор между задней крышкой и остальной частью устройства.
Небольшая металлическая лопатка используется только для создания зазора между задней крышкой и остальной частью устройства, а не для ее снятия.
Шаг 2
Используйте промежуточную металлическую лопатку вместо небольшой металлической, чтобы снять заднюю крышку. Это делается путем скольжения промежуточной металлической лопатки по периметру устройства, начиная с верхней части слота для карты памяти.

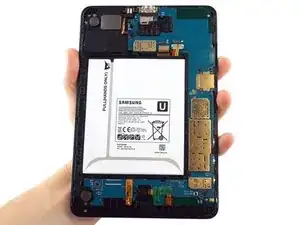

Вторая фотография показывает внутреннюю часть устройства после снятия задней крышки.
Шаг 3

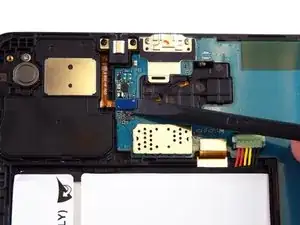

Используйте лопатку, чтобы отсоединить разъем для наушников от материнской платы.
Чтобы избежать повреждения разъема или материнской платы, рекомендуется снимать разъем с его синей резиновой части.
Подключенный и отключенный разъем для наушников показаны на первом и втором фото соответственно.
Шаг 4

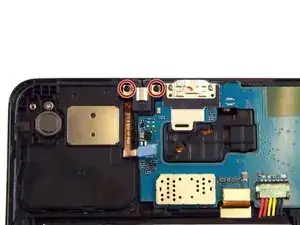

Используйте биту отвертки PH0, чтобы открутить винты размером 2,5 мм, крепящие разъем для наушников к остальной части устройства.

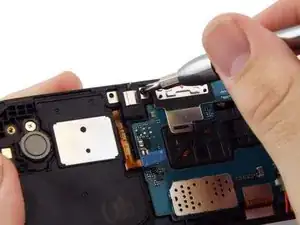

Вторая фотография демонстрирует этот процесс в действии.
Шаг 5

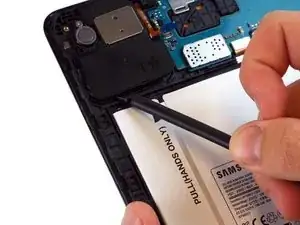

Используйте лопатку, чтобы полностью удалить разъем для наушников из остальной части устройства.

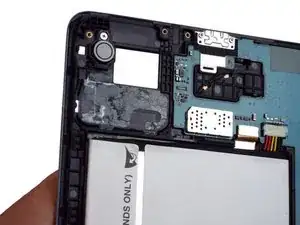

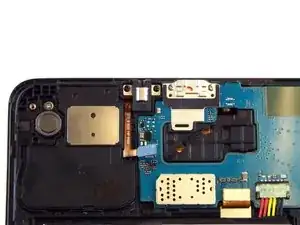

Вторая фотография показывает, как должно выглядеть устройство после удаления разъема для наушников.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
