Замена USB-порта Nokia X

Ваш Nokia X не может подключаться к USB-зарядному устройству? В этом руководстве описано, как заменить неисправный USB-порт.

Шаг 1

Снимите заднюю крышку устройства, приложив легкое давление к наружному краю и дисплею.

Удалите 7 винтов (размер 4 M1 4*3.5) и 4 винта (размер 6 M2 6*4.5) с помощью шестигранной отвертки P5.

Винты M2 показаны красным.

Винты M1 показаны оранжевым.

Осторожно отделите дисплей от корпуса.

Медленно раздвиньте дисплей и корпус, пока внутренние компоненты не станут доступными.

Не тяните.

С помощью инструмента для снятия изоляции освободите верхнюю гибкую ленту от блока светодиодов.

Снова, используя инструмент для снятия изоляции, освободите камеру с задней стороны от дисплея светодиодов.

Осторожно снимите дисплей светодиодов с корпуса, оказывая давление на плату.

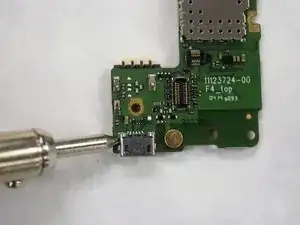

С помощью паяльника удалите сломанный USB-порт.

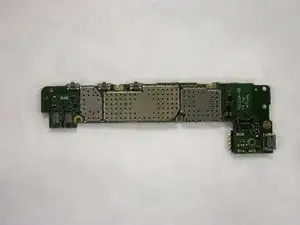

Припаяйте заменяющий USB-порт к блоку светодиодов.

Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
