Замена LCD-экрана и сборки дигитайзера Motorola Droid Turbo 2

Выключите телефон перед началом работ.

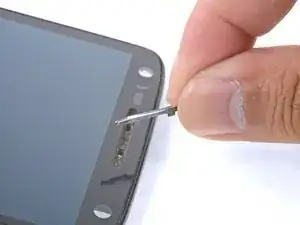

Вставьте инструмент для извлечения SIM-карты, биту для извлечения SIM или распрямленную скрепку в маленькое отверстие в лотке для SIM-карты.

Нажмите, чтобы извлечь лоток.

Снимите сборку лотка для SIM-карты с телефона.

Нагрейте iOpener и приложите его к верхнему краю телефона на одну минуту.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к воздействию тепла.

Поверните медиатор для вскрытия под углом и сильно надавите, чтобы он просунулся под заднюю крышку.

В зависимости от возраста телефона это может быть сложно. Дополнительный нагрев iOpener может помочь. Вы можете аккуратно поддеть металлической лопаткой, чтобы создать зазор для медиатора.

Проведите медиатором по верхнему краю телефона, чтобы разорвать клей.

Используйте медиатор, чтобы освободить более глубокие участки, но избегайте разрезания области вокруг камеры.

Повторите процедуры нагрева iOpener и разрезания для оставшихся трёх сторон.

Убедитесь, что вы прорезаете более глубокие участки, так как задняя крышка удерживается большой клеевой поверхностью.

После того как вы прорежете клей, медленно отделяйте заднюю крышку от рамки.

Снимите заднюю крышку.

При повторной сборке следуйте этому руководству по клею для задней крышки, чтобы правильно применить заранее вырезанную клеевую ленту.

Вставьте медиатор под резиновую крышку разъёма вспышки и подденьте её вперёд, чтобы снять.

Для повторной установки крышки совместите её и надавите пальцем, чтобы задвинуть на место.

Используйте острый конец лопатки, чтобы поддеть и снять резиновую крышку разъёма катушки.

Для повторной установки крышки совместите её и надавите пальцем, чтобы задвинуть на место.

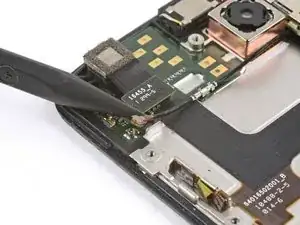

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём вспышки.

Чтобы снова подсоединить нажимные разъемы вроде этого, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться, что приведёт к необратимому повреждению.

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём беспроводной зарядной катушки.

Удалите следующие винты T3, фиксирующие среднюю рамку:

Тринадцать чёрных винтов 3,1 мм

Четыре серебристых винта 4,3 мм

Из-за вариаций винтов и бит вам может подойти отвертка T4. Правильная бита должна полностью садиться в головку винта и ощущаться слегка свободной. Бита не должна застревать в головке винта.

Вставьте медиатор вдоль шва рамки и слегка поверните, чтобы освободить среднюю рамку от телефона.

Снимите среднюю рамку с телефона.

Вы можете заклеить боковые кнопки лентой, чтобы предотвратить их выпадение во время ремонта.

Если кнопки выпадут из средней рамки, вставьте их обратно в том положении, как показано, прежде чем устанавливать рамку обратно.

Аккуратно снимите чёрный графитовый слой с телефона.

Хотя он не обязателен для нормальной работы, графитовый слой можно повторно использовать при сборке, если он находится в хорошем состоянии.

Снимите два винта T3 длиной 4,2 мм, фиксирующие металлическую скобу рядом с аккумулятором.

Снимите металлическую скобу.

Используйте наконечник лопатки, чтобы приподнять и отключить разъём батарейного блока.

Под углом вставьте медиатор под длинный край батареи с противоположной стороны от материнской платы.

Вставьте второй медиатор вдоль того же края батареи рядом с первым медиатором.

Применяйте сильное, постоянное давление лопатками, чтобы освободить батарею от рамы.

По мере ослабления батареи от рамы сдвигайте медиаторы внутрь и продолжайте подпирать вверх.

Батарея приклеена к раме прочной двусторонней лентой. Чтобы облегчить отсоединение, нанесите небольшое количество изопропилового спирта высокой концентрации (90% или выше) под батарею, чтобы ослабить клей.

Не деформируйте и не прокалывайте батарею — она может протечь или загореться.

Снимите батарею.

Никогда не устанавливайте снова повреждённую или деформированную батарею. Замените батарею.

При установке батареи ориентируйте её так, чтобы провода выходили внизу в сторону материнской платы.

Для точного выравнивания временно подключите батарею к материнской плате перед приклеиванием на место. Отключите батарею перед продолжением сборки.

Удалите остатки клея, которые могут препятствовать плотному прилеганию батареи к раме. Используйте несколько полосок клея из набора клеящих лент, поставляемых с батареей или двустороннюю ленту, чтобы закрепить батарею на раме.

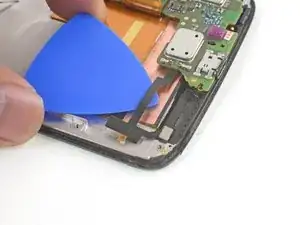

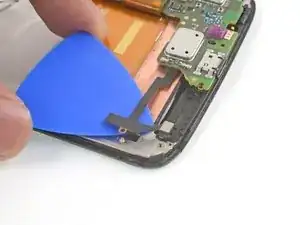

Вставьте медиатор под плоский гибкий кабель и проведите им, чтобы освободить кабель от рамы.

Используйте наконечник лопатки, чтобы приподнять и отключить антенный кабель.

Выведите антенный кабель из корпуса телефона.

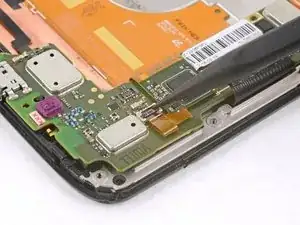

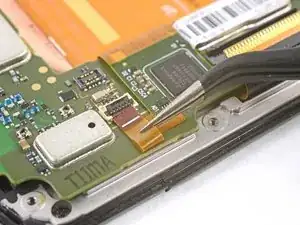

Используйте плоский конец лопатки, чтобы приподнять и отключить разъём модуля аксессуаров.

Отклейте жёлтую ленту, закрывающую ZIF-разъём дисплея.

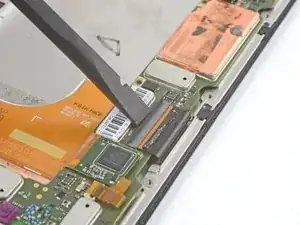

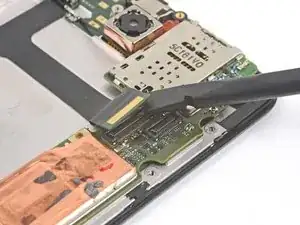

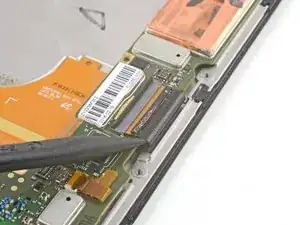

Используйте плоский конец лопатки, чтобы осторожно откинуть фиксатор ZIF-разъёма вверх.

Фиксатор ZIF имеет склонность к поломке из-за своей ширины.

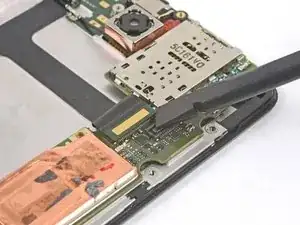

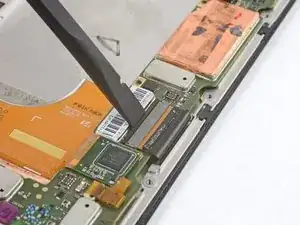

Используйте лопатку или пинцет, чтобы вывести плоский кабель из ZIF-разъёма.

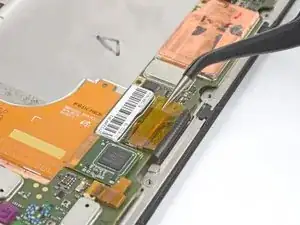

Отклейте жёлтую ленту, закрывающую ZIF-разъём дигитайзера.

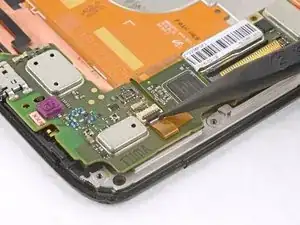

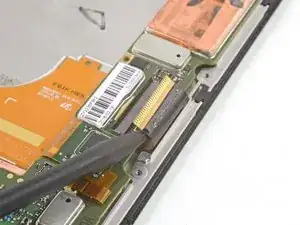

Используйте наконечник лопатки, чтобы откинуть фиксатор ZIF-разъёма вверх.

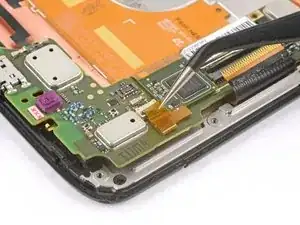

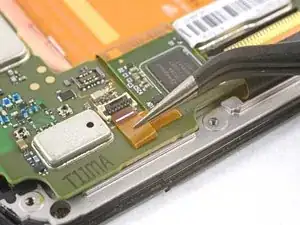

Используйте пинцет или лопатку, чтобы вывести шлейфовый кабель из ZIF-разъёма.

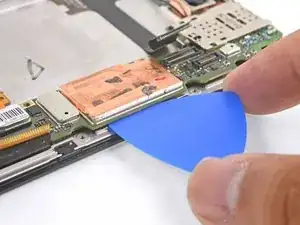

Вставьте медиатор под материнскую плату ниже медного экрана.

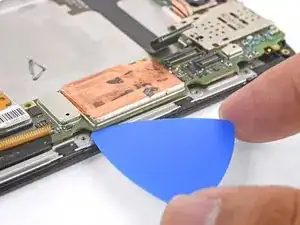

Немного проверните медиатор, чтобы освободить клейкую ленту, крепящую материнскую плату к раме.

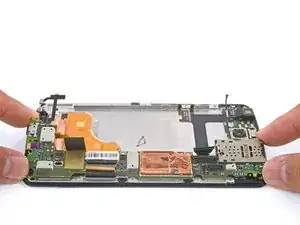

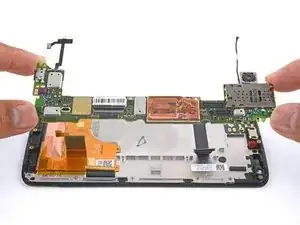

Поднимите материнскую плату, следя за тем, чтобы она не зацепила никакие кабели.

Снимите материнскую плату.

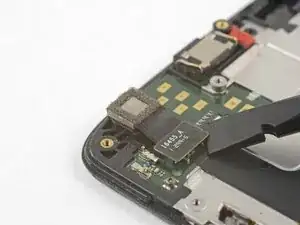

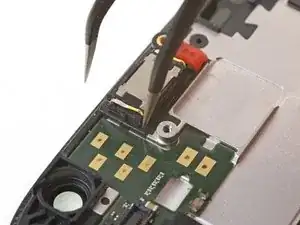

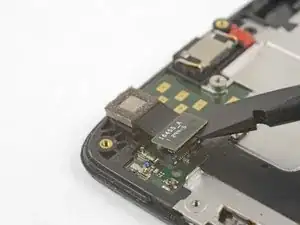

Используйте плоский конец лопатки, чтобы приподнять и отключить разъём фронтальной камеры.

Снимите фронтальную камеру и перенесите её на новую рамку дисплея.

Модуль разговорного динамика очень хрупкий и подвержен поломке. Обращайтесь с модулем аккуратно.

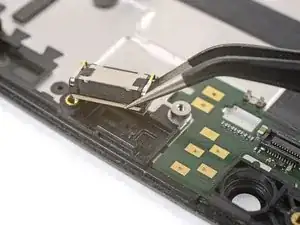

Вставьте тонкий конец пинцета в угол как можно глубже.

Очень слегка подденьте, чтобы помочь ослабить модуль разговорного динамика.

Повторите процедуру в остальных углах.

Продолжайте поддёвывать наконечником пинцета, пока модуль разговорного динамика не ослабнет.

Снимите модуль разговорного динамика и перенесите его на новую рамку дисплея.

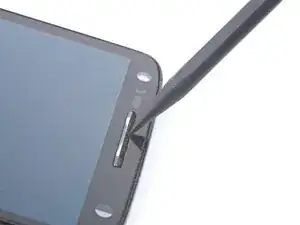

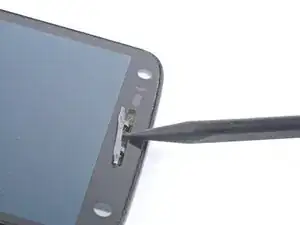

Используйте наконечник лопатки, чтобы приподнять и снять защитную решётку динамика.

Снимите защитную решётку динамика и перенесите её на новую рамку дисплея.

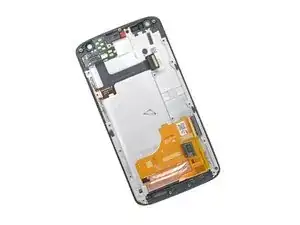

Должны остаться только ЖК-экран и сборка дигитайзера (с рамкой).

Сравните вашу новую запасную деталь с оригинальной. Возможно, потребуется перенести оставшиеся компоненты или удалить защитные пленки с клеевых элементов на новой детали перед установкой.

При сборке телефона замените старый клей на двустороннюю ленту или предварительно вырезанные клеевые полоски.
