Замена батареи Motorola Droid Turbo 2

Выключите телефон перед началом работы.

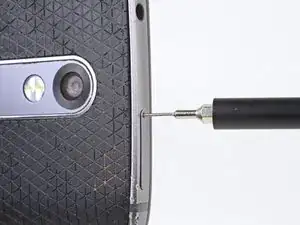

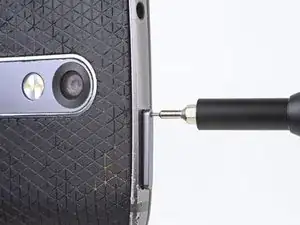

Вставьте инструмент для извлечения SIM, биту для извлечения SIM или расклинившуюся скрепку в небольшое отверстие в лотке для SIM-карты.

Нажмите, чтобы извлечь лоток.

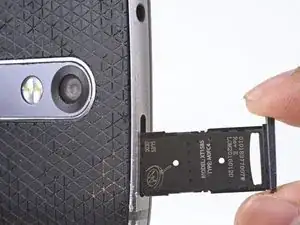

Удалите сборку лотка для SIM-карты из телефона.

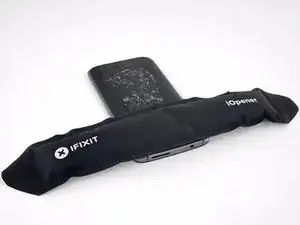

Нагрейте iOpener и приложите его к верхнему краю телефона на минуту.

Также можно использовать фен, тепловую пушку или горячую поверхность, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренние батареи подвержены термическому повреждению.

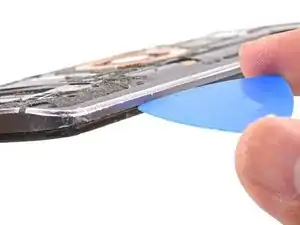

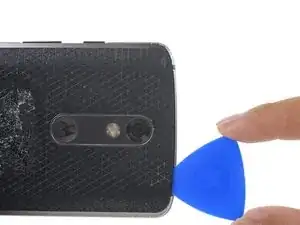

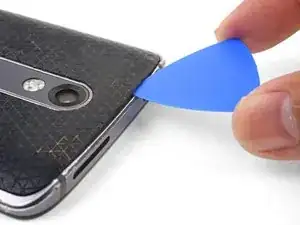

Установите лопатку под углом и крепко нажмите, чтобы она зашла под заднюю крышку.

В зависимости от возраста телефона это может быть сложно. Дополнительный нагрев с помощью iOpener может помочь. Вы можете осторожно поддеть металлической лопаткой, чтобы создать зазор для открывающей лопатки.

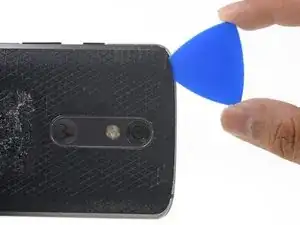

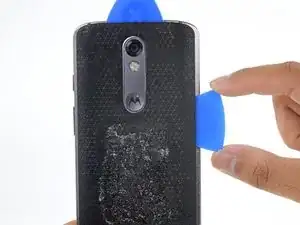

Проведите открывающей лопаткой вдоль верхнего края телефона, чтобы разорвать клей.

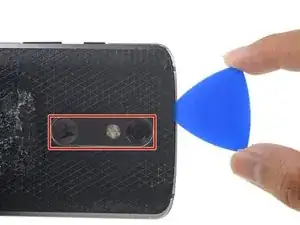

Используйте лопатку, чтобы освободить более глубокие участки, но избегайте порезов в области обечайки камеры.

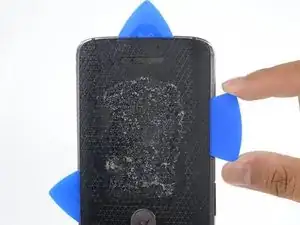

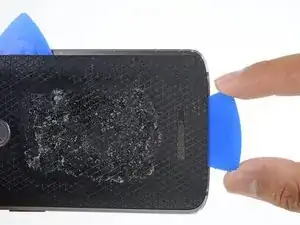

Повторите нагрев iOpener и процедуры резки для оставшихся трех сторон.

Убедитесь, что вы разрезали более глубокие участки, так как задняя крышка удерживается большим клеевым поверхностью.

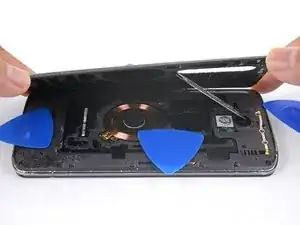

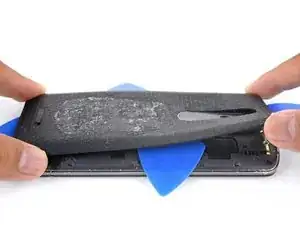

После того как вы прорезали клей, аккуратно отогните заднюю крышку от рамы.

Удалите заднюю крышку.

Во время сборки следуйте этому руководству по клею задней крышки, чтобы правильно приклеить предварительно нарезанную полоску клея.

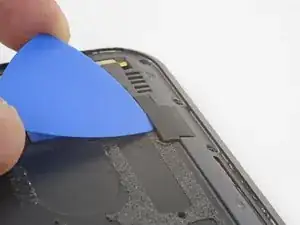

Вставьте открывающую лопатку под резиновую крышку разъема вспышки и подденьте вперед, чтобы удалить ее.

Для повторной установки крышки совместите ее и используйте палец, чтобы прижать ее на место.

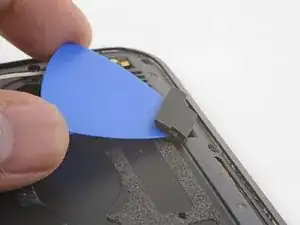

Используйте острый конец лопатки, чтобы поддеть и удалить резиновую крышку разъема катушки.

Для повторной установки крышки совместите ее и используйте палец, чтобы прижать ее на место.

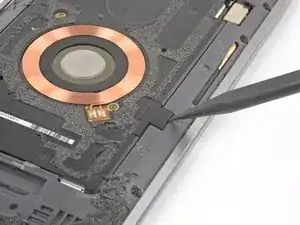

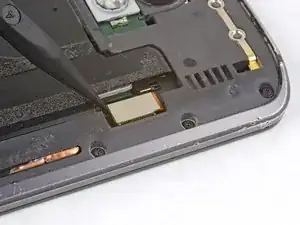

Используйте острый конец лопатки, чтобы поддеть и отключить разъем вспышки.

Чтобы повторно установить разъемы с нажимом, аккуратно совместите и нажмите на одну сторону, пока не щелкнет на место, затем повторите на другой стороне. Не нажимайте на середину. Если разъем не выровнен, контакты могут согнуться, что вызовет постоянные повреждения.

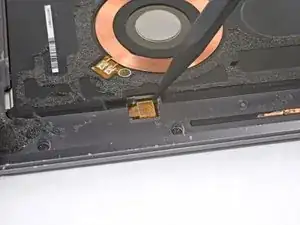

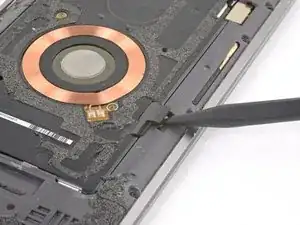

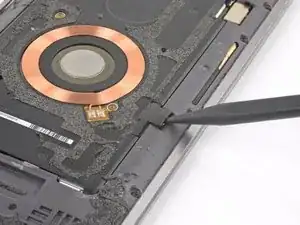

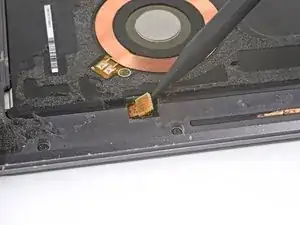

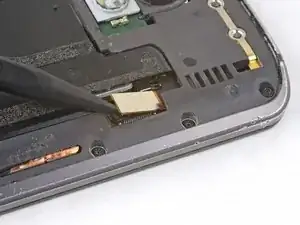

Используйте острый конец лопатки, чтобы поддеть и отключить разъем катушки беспроводной зарядки.

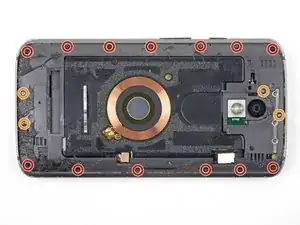

Удалите следующие винты T3, закрепляющие среднюю рамку:

Тринадцать черных винтов 3.1 мм

Четыре серебряных винта 4.3 мм

Из-за вариации винтов и бит вам может быть удобнее использовать биту T4. Подходящая бита должна полностью входить в головку винта и ощущаться чуть свободно. Не должно быть ощущения, что бита застряла в головке винта.

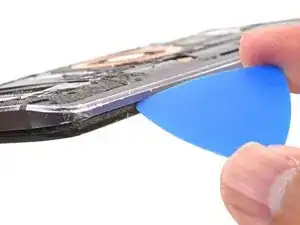

Вставьте открывающую лопатку вдоль шва рамы и слегка поверните, чтобы освободить среднюю рамку от телефона.

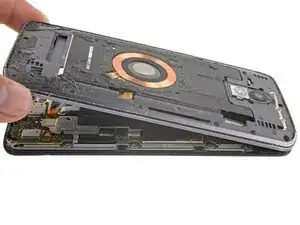

Удалите среднюю рамку из телефона.

Вы можете заклеить боковые кнопки, чтобы они не выпали во время ремонта.

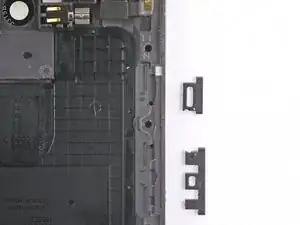

Если кнопки выпадут из средней рамки, вставьте их обратно в соответствии с показанной ориентацией перед тем, как установить среднюю рамку обратно.

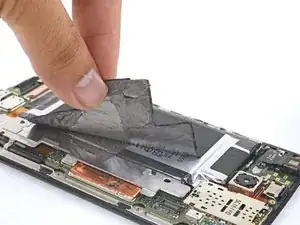

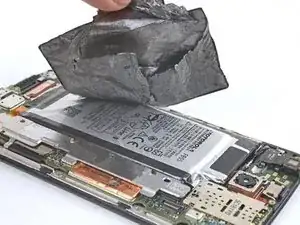

Осторожно снимите черный графитовый слой с телефона.

Хотя для нормальной работы это не обязательно, графитовый слой можно повторно использовать во время переустановки, если он в хорошем состоянии.

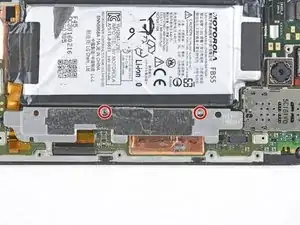

Удалите два винта T3 длиной 4.2 мм, крепящих металлическую скобу рядом с батареей.

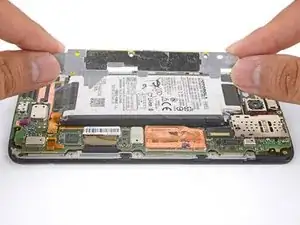

Удалите металлическую скобу.

Используйте острый конец лопатки, чтобы поддеть и отключить разъем батарейного блока.

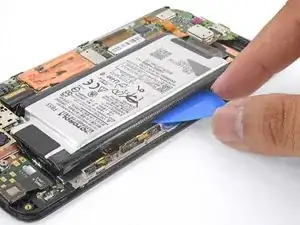

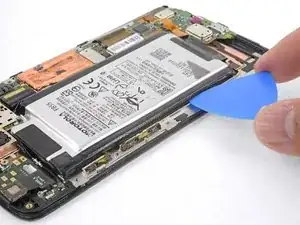

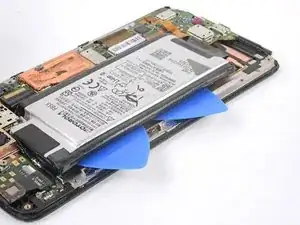

Уголком вставьте открывающую лопатку под длинный край аккумулятора, противоположный стороне материнской платы.

Вставьте вторую открывающую лопатку вдоль того же края аккумулятора рядом с первой лопаткой.

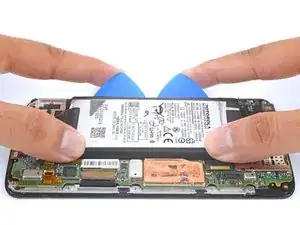

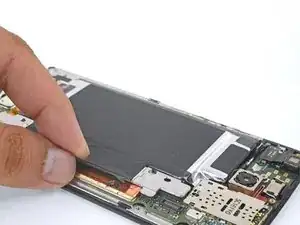

Приложите постоянное усилие к лопаткам, чтобы освободить аккумулятор от корпуса.

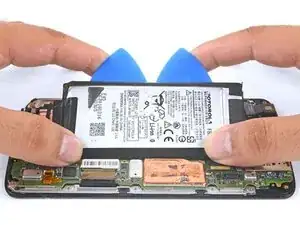

По мере ослабления аккумулятора от корпуса переместите лопатки внутрь и продолжайте поднимать.

Аккумулятор прикреплён к корпусу сильным двусторонним скотчем. Чтобы помочь освободить аккумулятор, нанесите немного изопропилового алкоголя высокой концентрации (90% или выше) под аккумулятор, чтобы ослабить клей.

Не деформируйте и не прокалывайте аккумулятор, иначе он может протечь опасные химические вещества или загореться.

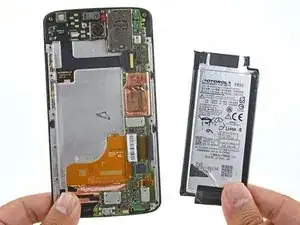

Удалите аккумулятор.

Никогда не устанавливайте повреждённый или деформированный аккумулятор. Замените аккумулятор.

Для повторной установки аккумулятора расположите его так, чтобы провода выходили ближе к низу в сторону материнской платы.

Чтобы помочь с выравниванием, временно подключите аккумулятор к материнской плате перед его креплением. Отключите аккумулятор перед продолжением сборки.

Удалите любые остатки клея, которые могут мешать аккумулятору плотно прилегать к корпусу. Используйте несколько полосок клея из комплекта с аккумулятором или двусторонний скотч, чтобы прикрепить аккумулятор к корпусу.
