Замена задней камеры HTC One M9
Пользователи смогут заменить повреждённую камеру и восстановить её работоспособность. Для замены камеры требуется снять как материнскую плату, так и модуль камеры. Будьте осторожны, чтобы не повредить другие компоненты во время ремонта.
Шаг 1


Лоток для карты microSD расположен в верхней правой части телефона, над кнопками громкости. Чтобы открыть лоток, вставьте инструмент для извлечения microSD или разогнутую скрепку в маленькое отверстие в лотке для microSD.
Затем нажмите инструментом или скрепкой, чтобы извлечь лоток для microSD.
Для этого может потребоваться значительная сила.
При возвращении карты microSD в лоток убедитесь, что она установлена в правильной ориентации. Сначала должны войти электрические контакты, при этом лицевая сторона карты должна быть вверх.
Нормально, если карта microSD сидит в лотке неидеально. Карту легко подрегулировать внутри лотка.
Шаг 2


Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие рядом с лотком для SIM-карты, расположенным в верхней части левого ребра телефона.
Нажмите, чтобы извлечь лоток.
Для этого может потребоваться значительная сила.
При возвращении SIM-карты убедитесь, что её контакты направлены на заднюю сторону. Скошенный угол SIM-карты должен указывать на внешний нижний угол лотка.
Шаг 3


Используя пластиковую лопатку или медиатор, аккуратно подденьте и снимите накладку в верхней части корпуса.
Снимите два винта T5 длиной 4 мм на верхней части корпуса.
Шаг 4


Проведите пластиковой лопаткой по периметру устройства, чтобы отделить заднюю крышку от сборки дисплея.
Лоток для SIM-карты и лоток для microSD должны быть удалены до снятия задней крышки.
Будьте осторожны с кнопками питания и громкости — они довольно хрупкие.
Будьте внимательны при отделении корпуса от сборки дисплея, так как задняя камера может быть приклеена к корпусу.
Шаг 5

Используйте пинцет, чтобы поддеть белые и синие кабельные разъёмы и аккуратно поджать их вверх, чтобы отключить.
Шаг 6

Снимите два винта длиной 1.5 мм, которые крепят разъём батареи к материнской плате, используя отвертку Phillips #00.
С помощью лопатки аккуратно подденьте разъём батареи в его гнезде.
Не давите на само гнездо.
Шаг 7

Отогните каптоновую ленту от ZIF-разъёмов.
Используйте лопаточку или ноготь, чтобы поднять шарнирные фиксирующие защёлки ZIF-разъёмов и аккуратно выведите кабели.
Шаг 8


С помощью пинцета аккуратно приподнимите ленту, закрывающую электрическую шину, как показано на фотографии.
Будьте осторожны при подъёме ленты, она легко рвётся.
Используйте лопаточку или ноготь, чтобы поднять шарнирную фиксирующую защёлку на ZIF-разъёме и выдвиньте кабель.
Шаг 9


Отогните каптоновую ленту от оставшихся трёх ZIF-разъёмов, затем используйте лопаточку или ноготь, чтобы поднять шарнирные фиксирующие защёлки ZIF-разъёмов и аккуратно выведите кабели из каждого.
Третий ZIF-разъём в основном находится под материнской платой. При сборке убедитесь, что он снова размещён под ней.
Шаг 10

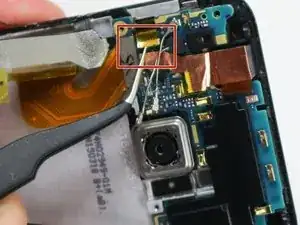

Снимите крышку двойной светодиодной вспышки пинцетом. Крышка закреплена небольшим количеством клея.
Использование нагретого пинцета облегчит снятие крышки вспышки, так как тепло ослабляет клей.
Снимайте крышку, прикладывая минимальную силу. Крышка вспышки может быть приклеена к антенному кабелю(ям) снизу.

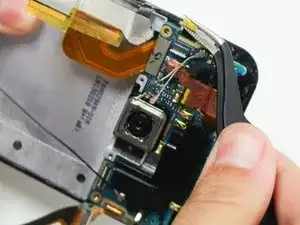

Используйте пинцет, чтобы отключить два антенных кабеля рядом с камерой.
В некоторых моделях этого телефона в этом месте будет только один антенный кабель.

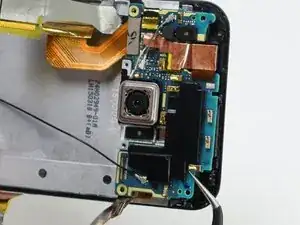

Отключите антенный кабель в правом нижнем углу телефона.
Шаг 11

Снимите три винта T5 длиной 4 мм, которые крепят материнскую плату.
Шаг 12

Используйте пинцет, чтобы вынуть вибромотор из его посадочного места.
Избегайте повреждения проводов, соединяющих вибромотор с материнской платой. Применяйте минимальную силу.
Используйте iOpener или тепловую пушку, чтобы ослабить клей в нижней части материнской платы.
Смотрите Инструкции по использованию iOpener для дополнительной информации.
Используйте пластиковый инструмент для раскрытия или лопатку вдоль краёв корпуса, чтобы аккуратно поддеть материнскую плату и извлечь её из корпуса.
Осторожно приподнимите материнскую плату из корпуса, начиная с верхнего угла (рядом с камерой).
Шаг 13

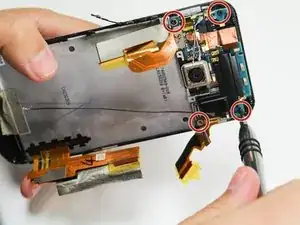

Снимите четыре винта T5 длиной 3 мм, которые крепят дочернюю плату.
Шаг 14

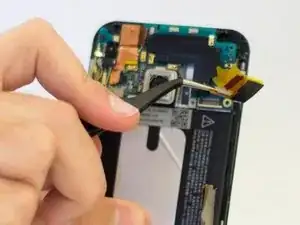

С помощью пинцета отсоедините ленточный кабель.
Шаг 15

С помощью пинцета отсоедините ленточный кабель от дочерней платы.
Шаг 16

С помощью пинцета извлеките дочернюю плату из устройства.
Шаг 17

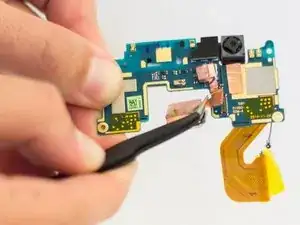

Переверните дочернюю плату и с помощью пинцета снимите заднюю камеру с платы, приложив усилие вверх к разъёму ленточного кабеля.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
