Замена заднего модуля камеры OnePlus 5

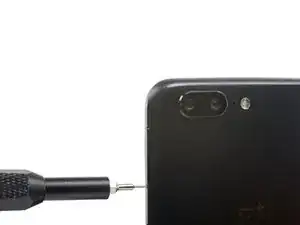

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в маленькое отверстие под лотком SIM-карты, расположенное у задних камер на торце телефона.

Надавите сильнее, чтобы извлечь лоток.

При сборке убедитесь, что правильно ориентируете лоток SIM при вставке.

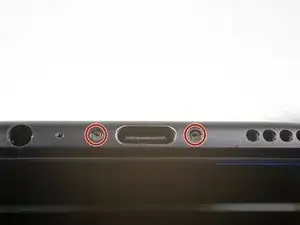

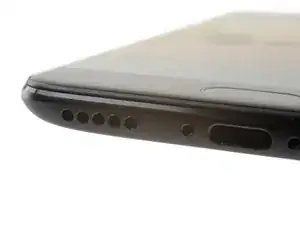

Удалите два винта T2 длиной 2,6 мм, симметрично расположенные по обе стороны от разъёма USB-C на нижнем торце телефона.

Существует высокий риск повреждения дисплейной панели при неправильном выполнении процедуры открытия.

Следующие четыре шага показывают, как поддеть заднюю крышку от пластиковой рамки. Прочтите шаги полностью перед началом процедуры.

Между корпусом и экраном телефона есть два разных стыка:

Стык дисплейной панели: Этот стык относится к сборке дисплея. Не поддёргивайте в этом месте, иначе вы отделите и повредите дисплейную панель.

Стык рамки: Здесь пластиковая рамка соединяется с задней крышкой. Поддёргивайте только в этом стыке.

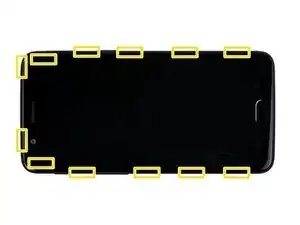

Рамка удерживается на задней крышке двенадцатью защёлками. Помните их расположение при снятии задней крышки в следующих шагах.

По ходу работы старайтесь не включить телефон случайно. Если это произойдёт, выключите телефон перед продолжением разборки.

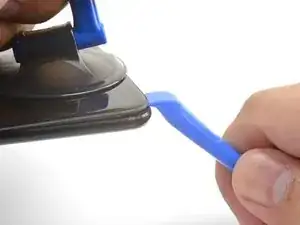

Поместите присоску рядом с нижним краем дисплея.

Потяните за присоску с сильной, равномерной силой.

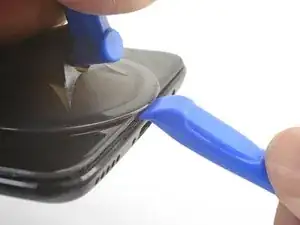

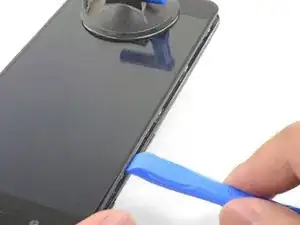

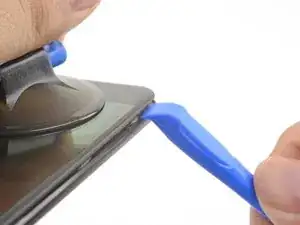

Вставьте край инструмента для вскрытия прямо в стык рамки рядом с присоской, пока край не застрянет между пластиковой рамкой и кромкой задней крышки.

Из-за плотных зазоров потребуется значительная сила. Использование нового инструмента для вскрытия с неиспорченной кромкой поможет в этом шаге.

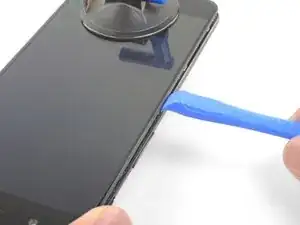

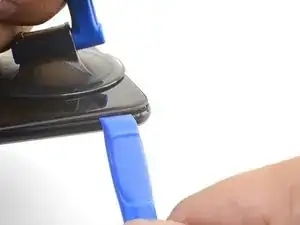

Когда край инструмента для вскрытия будет зафиксирован, осторожно проведите инструментом вдоль нижнего края телефона.

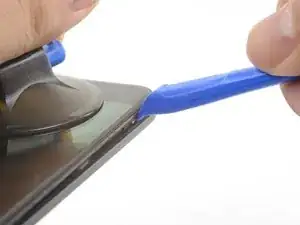

Аккуратно направляйте инструмент вокруг левого угла телефона, удерживая кромку инструмента внутри стыка.

Подденьте инструментом для вскрытия, чтобы освободить первую защёлку от рамки.

Продолжайте проводить инструментом вдоль длинного края, освобождая защёлки по ходу.

Последняя защёлка в верхнем левом углу возле фронтальной камеры утоплена и может быть трудна для освобождения. Не торопитесь и при необходимости используйте плоский конец лопатки или открывающую лопатку для помощи.

Освободив нижний и левый край телефона, аккуратно пошевелите рамку, чтобы освободить защёлки верхнего и правого края.

Рамка по-прежнему соединена с задней крышкой длинным гибким кабелем. Не снимайте заднюю крышку полностью.

При сборке сделайте паузу, чтобы проверить работоспособность телефона перед фиксацией задней крышки.

Для повторной установки задней крышки:

Выравните верхний край рамки с задней крышкой и убедитесь, что верхние защёлки вставляются на место.

Сожмите вдоль длинных краёв телефона, чтобы защёлкнуть оставшиеся защёлки.

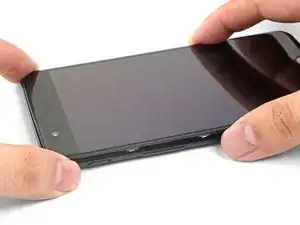

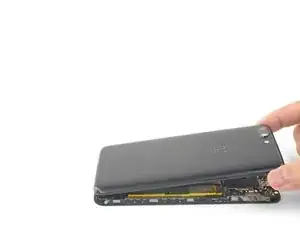

Когда все защёлки освобождены, переверните телефон так, чтобы дисплей оказался лицевой вниз.

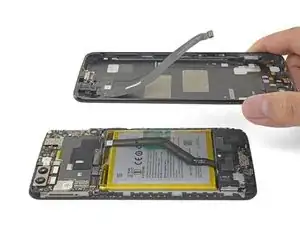

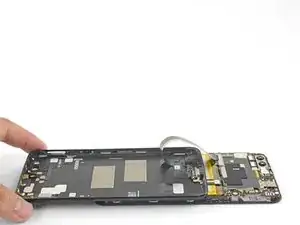

Откиньте заднюю крышку и положите её на открытую рамку.

Не перегибайте гибкий кабель, соединяющий заднюю крышку и рамку.

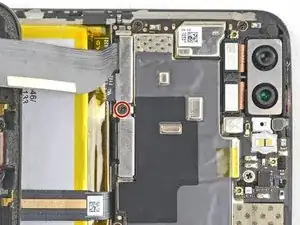

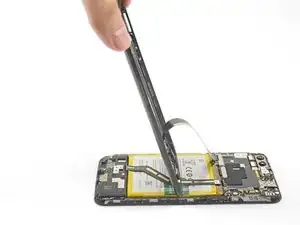

Удалите винт Phillips длиной 2,6 мм, фиксирующий держатель кабеля над батареей.

Поднимите и снимите держатель кабеля.

Для повторной установки держателя зафиксируйте один конец на месте и слегка согните держатель, чтобы защёлкнул другой конец.

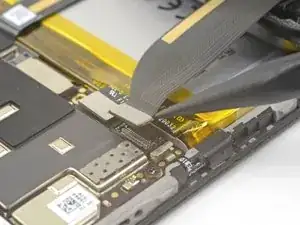

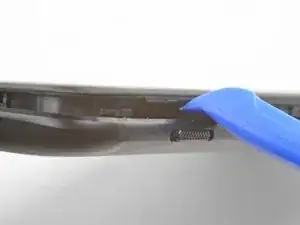

Используйте острие лопатки, чтобы поддеть и отключить гибкий кабель задней крышки от его разъёма.

Для повторного присоединения аналогичных защёлкивающихся разъёмов аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При неправильном выравнивании контакты могут согнуться и получить необратимое повреждение.

Снимите заднюю крышку.

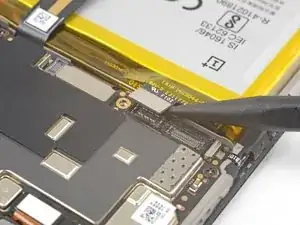

Используйте острие лопатки, чтобы поддеть и отключить разъём батареи от его гнезда.

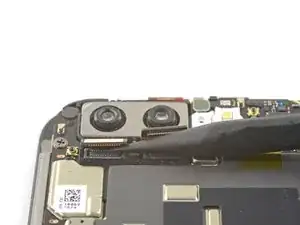

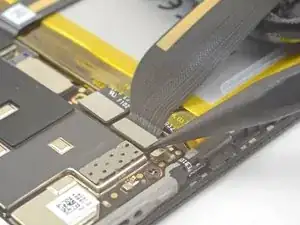

Используйте острие лопатки, чтобы поддеть и отключить два разъёма задних камер от их гнёзд на материнской плате.

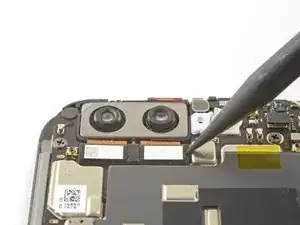

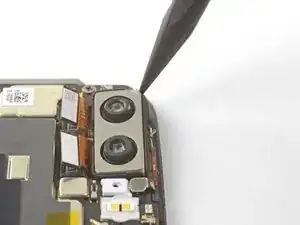

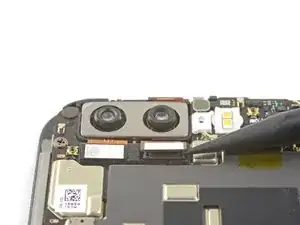

Подденьте кончик лопатки под верхний левый угол модуля камеры и отогните вверх, чтобы освободить его из гнезда.

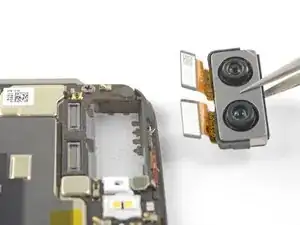

Снимите модуль тыльной камеры.
