Замена порта зарядки / разъема для наушников OnePlus 5

Вставьте инструмент для извлечения SIM-карт, биту или расправленный скрепку в небольшое отверстие под лотком для SIM-карт, расположенным рядом с задними камерами на краю телефона.

Нажмите сильно, чтобы извлечь лоток.

Во время сборки убедитесь, что вы правильно ориентируете лоток SIM при его вставке.

Удалите два винта T2 длиной 2.6 мм, расположенные по обе стороны от порта USB-C на нижнем крае телефона.

Существует высокий риск повреждения дисплейной панели, если эта процедура открытия будет выполнена неправильно.

Следующие четыре шага показывают, как вытянуть заднюю крышку из пластикового корпуса. Сначала прочитайте шаги перед тем, как пытаться выполнить процедуру.

Существует две разные швы между корпусом и экраном телефона:

Шов панелей дисплея: Этот шов является частью сборки дисплея. Не пытайтесь поддеть в этом шве, иначе вы отделите и повредите дисплейную панель.

Шов рамки: Это место, где пластиковая рамка соединяется с задней крышкой. Подденьте только в этом шве.

Существует двенадцать зажимов, которые удерживают рамку на задней крышке. Обратите внимание на их расположение, пока вы снимаете заднюю крышку на следующих шагах.

Во время работы старайтесь случайно не включить телефон. Если это произойдет, затемните телефон перед продолжением разборки.

Поместите присоску ближе к нижнему краю дисплея.

Тяните за присоску с сильным устойчивым усилием.

Нажмите край инструмента для открытия прямо в шов рамки рядом с присоской, пока край не застрянет между пластиковой рамкой и краем задней крышки.

Из-за жестких допусков это потребует значительных усилий. Использование нового инструмента для открытия с незакрашенным краем поможет на этом этапе.

Как только край инструмента для открытия застрянет в позиции, аккуратно прокатите инструмент вдоль нижнего края телефона.

Осторожно проведите инструментом по левому углу телефона, удерживая край инструмента внутри шва.

Подденьте инструмент для открытия, чтобы освободить первый зажим от рамки.

Продолжайте скользить инструментом для открытия вдоль длинного края, освобождая зажимы по пути.

Последний зажим в верхнем левом углу возле фронтальной камеры утоплен и может быть труден для освобождения. Не торопитесь и используйте плоский конец лопатки или инструмента для открытия, чтобы помочь.

Освободив нижний и левый край телефона, осторожно покачайте рамку, чтобы освободить зажимы верхнего и правого краев.

Рамка все еще соединена с задней крышкой длинным гибким кабелем. Не снимайте заднюю крышку.

Во время сборки сделайте паузу здесь, чтобы протестировать функциональность телефона, прежде чем закрепить заднюю крышку.

Чтобы снова установить заднюю крышку:

Выравните верхний край рамки с задней крышкой и убедитесь, что верхние зажимы зацепляются на месте.

Сожмите вдоль длинных краев телефона, чтобы защелкнуть оставшиеся зажимы на месте.

Как только все зажимы будут освобождены, переверните телефон так, чтобы экран был вниз.

Поверните заднюю крышку и положите ее сверху на открытую рамку.

Будьте осторожны, чтобы не повредить гибкий кабель, соединяющий заднюю крышку и рамку.

Удалите винт Phillips 2.6 мм, крепящий кронштейн кабеля над батареей.

Поднимите и снимите кронштейн кабеля.

Чтобы снова установить кронштейн, поместите один конец на место и слегка согните кронштейн, чтобы зафиксировать другой конец на месте.

Используйте кончик лопатки, чтобы поддеть и отключить гибкий кабель задней крышки от его разъема.

Чтобы повторно подключить разъемы давления, аккуратно выровняйте и нажмите на одну сторону, пока она не зафиксируется на месте, затем повторите на другой стороне. Не нажимайте вниз в середине. Если разъем неправильно выровнен, контакты могут погнуться, что приведет к постоянному повреждению.

Снимите заднюю крышку.

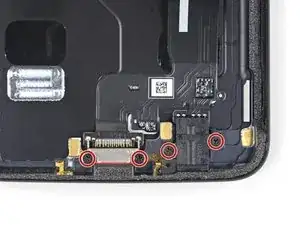

Удалите четыре винта Phillips 2.6 мм, удерживающих сборку порта на задней крышке.

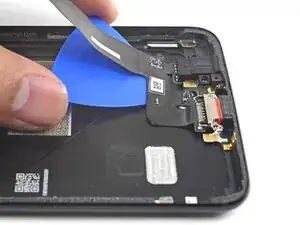

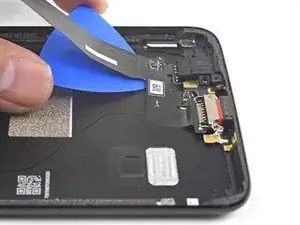

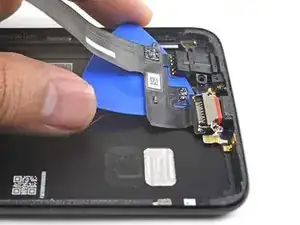

Пропустите инструмент для открытия под гибким кабелем сборки порта, чтобы ослабить его от задней крышки.

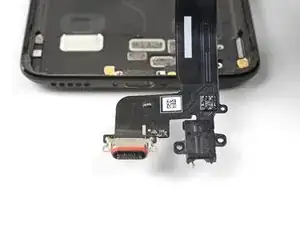

Удалите порт зарядки/разъем для наушников.
