Замена вибромотора OnePlus 5

Вставьте инструмент для извлечения SIM-карты, биту или распрямлённую скрепку в небольшое отверстие под лотком для SIM-карты, расположенное возле тыловых камер на торце телефона.

Нажмите сильно, чтобы извлечь лоток.

При сборке убедитесь, что правильно ориентировали лоток SIM-карты перед вставкой.

Снимите два винта T2 длиной 2,6 мм, расположенные по обе стороны от порта USB-C на нижнем торце телефона.

При неправильном выполнении процедуры вскрытия существует высокий риск повреждения дисплейного модуля.

Следующие четыре шага показывают, как отщёлкнуть заднюю крышку от пластиковой рамки. Прочитайте шаги полностью перед началом.

Между корпусом и экраном телефона есть два разных шва:

Шов дисплейного модуля: этот шов является частью сборки дисплея. Не поддёргивайте в этом месте, иначе вы отделите и повредите дисплейный модуль.

Шов рамки: это место стыка пластиковой рамки и задней крышки. Поддёргивайте только в этом шве.

Рамку к задней крышке удерживают двенадцать защёлок. Помните их расположение, когда будете поддёргивать заднюю крышку в следующих шагах.

Старайтесь случайно не включить телефон во время работы. Если это произойдёт, выключите телефон перед продолжением разборки.

Прикрепите присоску рядом с нижним краем дисплея.

Потяните присоску с сильной, равномерной силой.

Вставьте край инструмента для вскрытия прямо в шов рамки рядом с присоской, пока край не застрянет между пластиковой рамкой и кромкой задней крышки.

Из-за плотных зазоров для этого потребуется значительное усилие. Использование нового инструмента для вскрытия с незадранным краем облегчит этот шаг.

Когда край инструмента для вскрытия зафиксирован, осторожно прокладывайте инструмент вдоль нижнего края телефона.

Аккуратно проведите инструментом вокруг левого угла телефона, удерживая край инструмента внутри шва.

Подденьте инструментом для вскрытия, чтобы отщёлкнуть первую защёлку рамки.

Продолжайте сдвигать инструмент вдоль длинного ребра, отщёлкивая защёлки по ходу.

Последняя защёлка в верхнем левом углу рядом с фронтальной камерой утоплена и может быть трудноудалима. Действуйте медленно и используйте плоский конец лопатки или пластиковую лопатку, чтобы помочь.

Когда нижний и левый края освобождены, аккуратно покачайте рамку, чтобы освободить защёлки вверху и справа.

Рамка по‑прежнему соединена с задней крышкой длинным гибким кабелем. Не снимайте заднюю крышку.

При сборке остановитесь на этом шаге, чтобы проверить работоспособность телефона перед фиксацией задней крышки.

Чтобы установить заднюю крышку обратно:

Совместите верхний край рамки с задней крышкой и убедитесь, что верхние защёлки вошли на место.

Сожмите вдоль длинных рёбер телефона, чтобы защёлкнуть оставшиеся защёлки.

После освобождения всех защёлок переверните телефон экраном вниз.

Откиньте заднюю крышку и положите её на открытую рамку.

Будьте осторожны, чтобы не повредить гибкий кабель, соединяющий заднюю крышку и рамку.

Снимите винт Phillips 2,6 мм, удерживающий кронштейн кабеля над аккумулятором.

Поднимите и снимите кронштейн кабеля.

Для установки кронштейна обратно вставьте один конец на место и слегка согните кронштейн, чтобы защёлкнулся другой конец.

Используйте острый конец лопатки, чтобы поддеть и отсоединить гибкий кабель задней крышки от его разъёма.

Чтобы повторно подключить защёлкивающиеся разъёмы вроде этого, аккуратно совместите и нажмите одну сторону до щелчка, затем выполните то же для другой стороны. Не нажимайте по центру. При несовпадении штырьки могут погнуться и быть безвозвратно повреждены.

Снимите заднюю крышку.

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём аккумулятора от его гнезда.

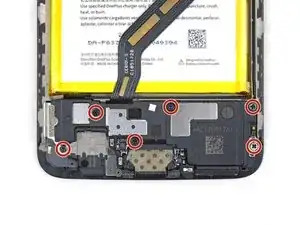

Снимите шесть винтов Phillips 2,6 мм, которыми крепится динамик к рамке.

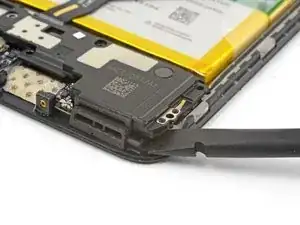

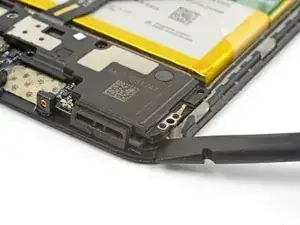

Вставьте плоский конец лопатки в угол сборки громкоговорителя и слегка подденьте, ослабляя громкоговоритель в его нише.

Снимите громкоговоритель.

Для повторной установки выровняйте нижний край громкоговорителя относительно корпуса, затем нажмите сборку на место.

При повторной установке убедитесь, что разъём кабеля дисплея под сборкой громкоговорителя всё ещё плотно закреплён.

Используйте наконечник лопатки, чтобы поддеть и отключить шлейф межсоединения от разъёма.

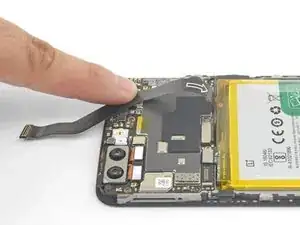

Если вы заменяете аккумулятор, отогните шлейф межсоединения от телефона и закрепите его в стороне резинкой или изолентой.

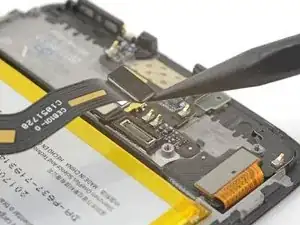

Используйте наконечник лопатки, чтобы поддеть и отключить шлейф дисплея от его разъёма у нижнего края платы.

Просуньте наконечник лопатки под антеннный шлейф, подключённый к материнской плате над вибромотором.

Подденьте вверх, чтобы отключить шлейф от его разъёма.

Выведите шлейф из зажима заземления на плате и отведите его в сторону.

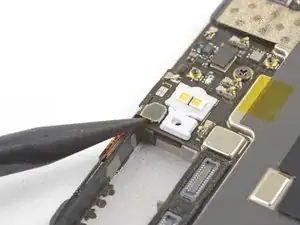

Просуньте наконечник лопатки под маленький квадратный антенный разъём, подключённый к плате у верхнего края.

Подденьте вверх, чтобы отключить антенный разъём от его гнезда.

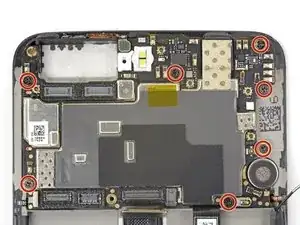

Удалите следующие семь винтов Phillips 2,6 мм, фиксирующих материнскую плату:

Некоторые винты могут быть скрыты под наклейками. Снимите наклейки, чтобы получить доступ к винтам.

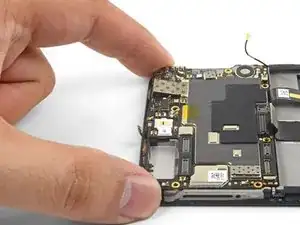

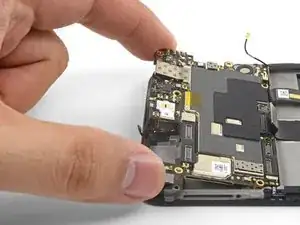

Поднимите верхний край материнской платы пальцами.

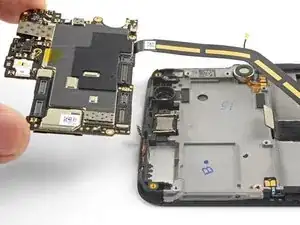

Выньте материнскую плату из её выемки и удалите её.

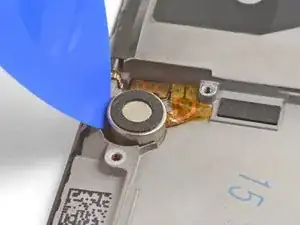

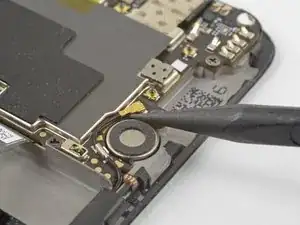

Подденьте наконечником открывающей пластинки между вибромотором и корпусом и нажмите вниз, чтобы ослабить вибромотор в его нише.

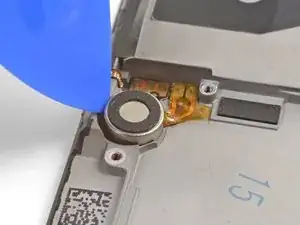

Когда вибромотор немного ослаблен, можно вставить плоский конец лопатки между мотором и корпусом, чтобы помочь освободить его из ниши.

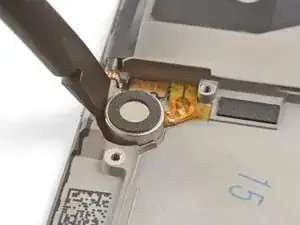

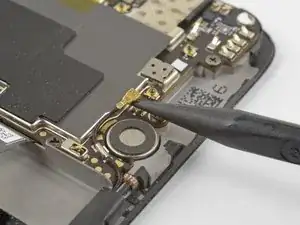

Просуньте наконечник открывающей пластинки под контактную площадку шлейфа вибромотора и аккуратно отожмите её от корпуса.

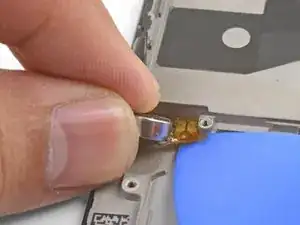

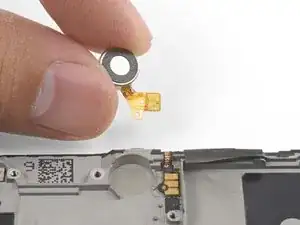

Снимите вибромотор.
