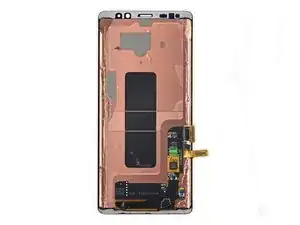

Замена дисплея Samsung Galaxy Note 8
Используйте это руководство, чтобы заменить треснувший или повреждённый дисплей на вашем Samsung Galaxy Note8.
Перед разборкой телефона разрядите аккумулятор до уровня ниже 25%. Аккумулятор может загореться и/или взорваться при случайном проколе, но вероятность этого значительно ниже при разряженном аккумуляторе.
Примечание: В этом руководстве показана замена только дисплея с сохранением оригинальной рамки, платы и аккумулятора. Однако некоторые запасные экраны для этого телефона поставляются уже установленные в новую рамку (шасси), что требует совершенно другой процедуры — пересадки внутренностей телефона и установки нового аккумулятора. Убедитесь, что у вас правильная запчасть перед началом работы.
В этом руководстве требуется снять заднюю стеклянную крышку — вам понадобятся новые клеевые полоски для повторного крепления крышки к телефону. Если в комплекте с заменой дисплея отсутствует клей, придётся использовать ленту для фиксации. Открытие Samsung Galaxy Note8 повредит водонепроницаемое уплотнение устройства. Если вы не замените клеевые уплотнения, телефон будет работать нормально, но утратит защиту от воды.
Если рамка повреждена или деформирована, важно заменить её, иначе новый экран может некорректно сесть и пострадать из‑за неравномерного давления.
Процесс отделения дисплея от рамки обычно уничтожает дисплей, поэтому не следуйте этому руководству, если вы не собираетесь заменять дисплей.
Шаг 1
Выключите телефон.

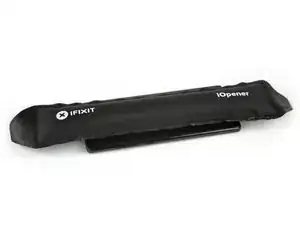

Подготовьте iOpener для размягчения клея на задней части Note8.
Приложите iOpener к задней панели Note8 вдоль стороны с кнопкой питания.
Шаг 2

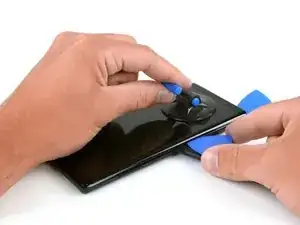

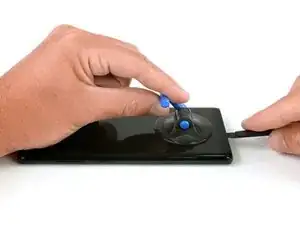

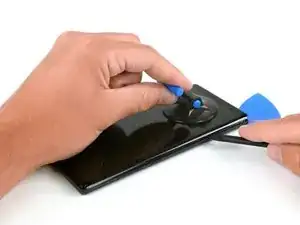

Используйте присоску, чтобы приподнимать заднюю крышку, и вставьте медиатор в образовавшийся зазор.
Поскольку задняя крышка слегка закруглена по краям, вставляйте медиатор под нижним углом.
Начните с середины стороны и разрежьте клей, поднимая крышку с помощью присоски.
Будьте осторожны, не поддевайте медиатор слишком сильно, чтобы не разбить заднюю крышку. Лучше тянуть присоской и использовать медиатор лишь для резки клея.
Продвиньте медиатор к нижнему углу и оставьте его там, чтобы клей не склеился снова с корпусом.

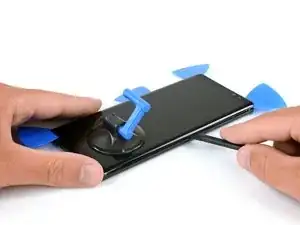

Возьмите другой медиатор и передвиньте его к верхнему углу.
Если медиатор стал тяжело продвигать, возможно, нужно заново разогреть iOpener и снова приложить его к задней крышке.
Шаг 3

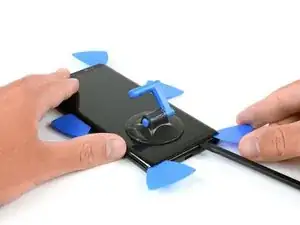

Снова возьмите медиатор и аккуратно проведите им вокруг угла по верхнему краю.
При необходимости повторно разогрейте iOpener.
Оставьте медиатор в правом верхнем углу, чтобы клей не склеился снова.
Шаг 4

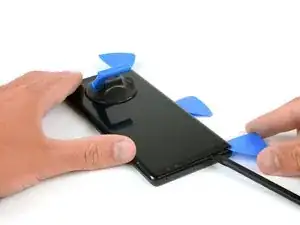

Поверните устройство и начните отделять клей внизу с помощью другого медиатора.
Оставьте медиатор в правом нижнем углу, чтобы клей не склеился снова.
Шаг 5
Когда клей по трём сторонам будет отделён, вы сможете медленно приподнять заднюю крышку.
Не применяйте силу. Снова используйте iOpener для размягчения клея, если крышка не снимается или начинает выгибаться.
Обратите внимание на разъём датчика отпечатков при переворачивании задней крышки. Возможно, его придётся отключить, как описано в следующем шаге.
Шаг 6
Используйте пинцет, чтобы отключить разъём датчика отпечатков.
Разъём мог уже отойти при открывании задней крышки.
Шаг 7
Снимите заднюю крышку.
Для подготовки к сборке удалите оставшийся клей с телефона и очистите клеевые поверхности изопропиловым спиртом и безворсовой тканью.
Шаг 8
Выверните десять винтов Phillips #00.
Шаг 9
Вставьте медиатор в верхний край, чтобы попасть между сборкой NFC-антенны и катушки зарядки и корпусом.
Подденьте верхнюю часть сборки и извлеките её из корпуса.
Шаг 10

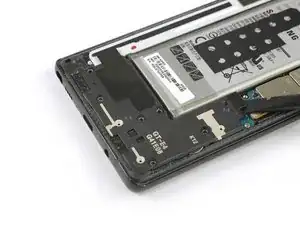

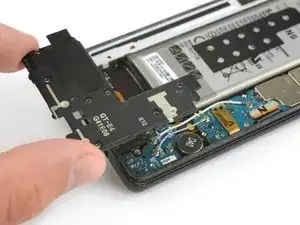

Аккуратно поднимите всю сборку катушки зарядки и NFC-антенны.
Левая нижняя часть сборки слегка приклеена к рамке.
Шаг 11

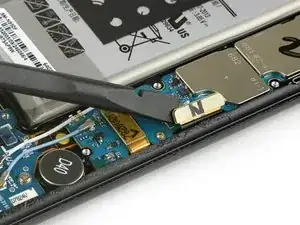

Используйте плоский конец лопатки, чтобы отключить разъём аккумулятора.
Шаг 12

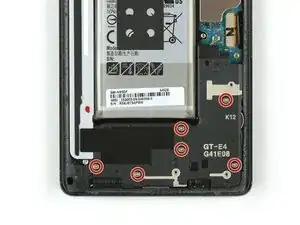

Удалите шесть винтов Phillips #00 на сборке динамика в нижней части телефона.
Шаг 13
Используйте плоский конец лопатки, чтобы поддеть сборку динамика.
Вы будете поддевать над основной платой и антенным кабелем. Поддевайте осторожно, чтобы не повредить соседние компоненты.
Снимите сборку динамика.
Шаг 14
Используйте плоский конец лопатки, чтобы отключить кабели дисплея и сенсорного экрана.
Шаг 15
Подготовьте iOpener и приложите его к дисплею не менее чем на две минуты, чтобы ослабить клей под ним.
Возможно, придётся несколько раз разогреть и снова приложить iOpener, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.
Если стекло дисплея треснуло, заделайте дальнейшие разрушения и предотвратите травмы, заклеив стекло.
Наклейте перекрывающиеся полосы прозрачного упаковочного скотча поверх дисплея Note8, пока вся передняя панель не будет покрыта.
Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.
Наденьте защитные очки, чтобы защитить глаза от стекла, которое может оторваться во время ремонта.
