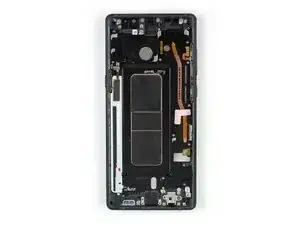

Замена дисплейного модуля Samsung Galaxy Note8 с рамкой

Выключите телефон.

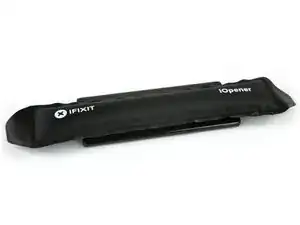

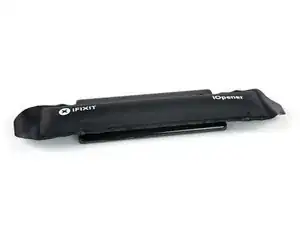

Подготовьте iOpener для размягчения клея на задней странице Note8.

Приложите iOpener к задней части Note8 вдоль боковой стороны с кнопкой питания.

Используйте вакуумный подъемник, чтобы поднять заднюю крышку и создать дверь для открывания, чтобы попасть в зазор.

Поскольку задняя крышка также немного изогнута по краям, вы хотите вставить инструмент для открытия под меньшим углом снизу.

Начните с середины стороны и прорежьте клей, подтягивая вверх с помощью вакуумного подъемника.

Будьте осторожны, чтобы не поднимать инструмент для открытия слишком сильно, чтобы не сломать заднюю крышку. Лучше тяните за вакуумный подъемник и используйте инструмент для резки клея.

Переместите инструмент к нижнему углу и оставьте его там, чтобы не дать клею снова прилипнуть к корпусу.

Используйте другой инструмент, чтобы переместить его к верхнему углу.

Если становится сложнее перемещать инструмент, вам может понадобиться снова разогреть iOpener и снова приложить его к задней крышке.

Снова возьмите другой инструмент для открытия и осторожно двигайтесь вокруг угла и вдоль верхнего края.

При необходимости разогрейте с помощью iOpener.

Оставьте инструмент в верхнем правом углу, чтобы не дать клею снова прилипнуть.

Поверните устройство и начните разделять клей внизу с помощью другого инструмента для открытия.

Оставьте инструмент в нижнем правом углу, чтобы не дать клею снова прилипнуть.

Когда клей будет отделён на всех трех сторонах, вы сможете медленно поднять заднюю крышку.

Не заставляйте ее открываться насильно. Используйте iOpener, чтобы снова размягчить клей, если задняя крышка не снимается или начинает гнуться.

Обратите внимание на разъем датчика отпечатков пальцев при открытии задней крышки. Вам, возможно, потребуется отключить его, как описано в следующем шаге.

Используйте пинцет, чтобы отключить датчик отпечатков пальцев.

Разъем может уже отсоединиться при открытии задней крышки.

Снимите заднюю крышку.

Чтобы подготовиться к повторной сборке, удалите оставшийся клей с телефона и очистите клееные поверхности изопропиловым спиртом и безворсовой тряпкой.

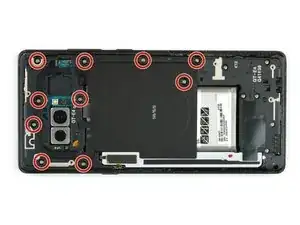

Удалите десять винтов Phillips #00.

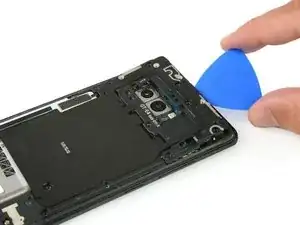

Используйте инструмент для открытия в верхней части, чтобы попасть между антенной NFC и сборкой катушки зарядки и корпусом.

Подденьте верхнюю часть сборки из корпуса.

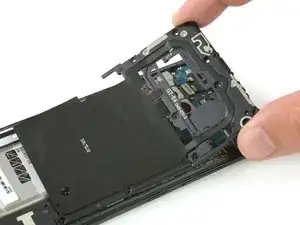

Осторожно поднимите полную сборку катушки зарядки и антенны NFC.

Левая нижняя часть сборки слегка приклеена к рамке.

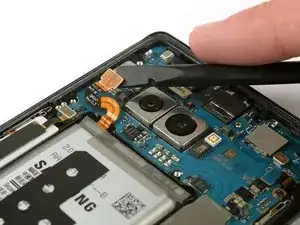

Используйте плоский конец лопатки для отключения разъема батареи.

Подготовьте iOpener и приложите его к дисплею не менее чем на две минуты, чтобы ослабить клей под батареей. Разогревайте и повторно прикладывайте iOpener по мере необходимости.

В качестве альтернативы, или если батарея вздулась, вы можете нанести немного изопропилового спирта под каждую уголку батареи и дать ему впитаться в течение нескольких минут, чтобы ослабить клей.

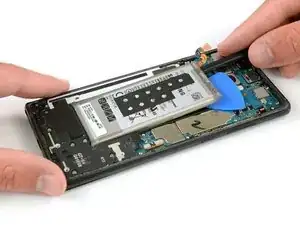

Используйте плоский конец лопатки, чтобы приподнять батарею с верхнего правого угла.

Вы будете поддевать прямо над основной платой. Поддевание нужно делать осторожно, чтобы не повредить близлежащие компоненты.

Возможно, вам придется разогревать и повторно прикладывать iOpener несколько раз, чтобы еще больше размягчить клей. Клей крепкий, и может потребоваться несколько попыток, чтобы начать поддевание под батареей.

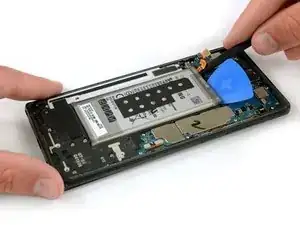

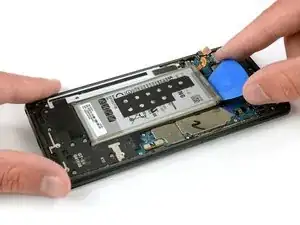

Используйте лопатку, чтобы приподнять батарею, пока не сможете вставить инструмент для открытия и предотвратить повторное прилипание клея.

Старайтесь не деформировать батарею во время этого процесса. Мягкие литий-ионные батареи могут выделять опасные химические вещества, загоряться или даже взрываться, если их повредить. Не прилагайте чрезмерной силы и не поддевайте батарею металлическими инструментами.

Используйте плоский конец лопатки, чтобы поддеть верхний левый угол аккумулятора, где расположён шлейф.

Сдвиньте лопатку вдоль стороны аккумулятора, чтобы разорвать оставшийся клей.

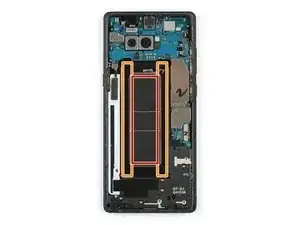

При поддевании оставайтесь в зонах, отмеченных оранжевым. Избегайте красной области в середине, которая является задней частью дисплея.

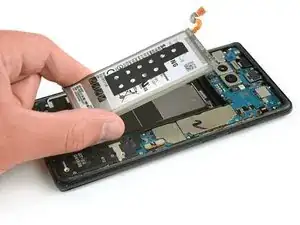

Поднимите аккумулятор из корпуса.

Не используйте аккумулятор повторно после его удаления, так как это представляет потенциальную угрозу безопасности. Замените его на новый аккумулятор.

Удалите оставшийся клей с телефона и очистите приклеенные участки изопропиловым спиртом и безворсовой тканью.

Следуйте этому руководству, чтобы установить клей для аккумулятора.

Следуйте этому руководству, чтобы установить самоклеящиеся материалы по индивидуальному заказу.

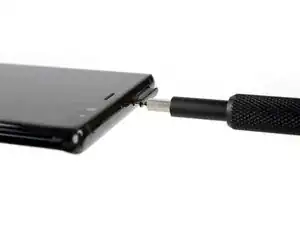

Вставьте инструмент для открытия SIM-карты в небольшое отверстие на левой стороне верхнего края телефона.

Нажмите, чтобы вынуть лоток.

Удалите лоток SIM-карты из телефона.

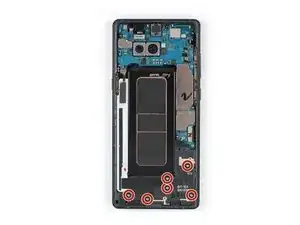

Удалите шесть винтов Phillips #00 на сборке громкоговорителя внизу телефона.

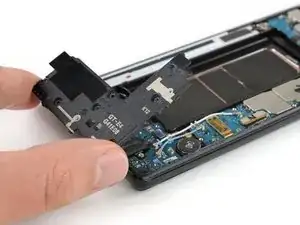

Используйте плоский конец лопатки, чтобы поддеть сборку громкоговорителя.

Вы будете поддевать над основной платой и антенной. Будьте осторожны, чтобы не повредить соседние компоненты.

Удалите сборку громкоговорителя.

Удалите два коаксиальных кабеля, идущих от дочерней платы к основной плате.

Если вы хотите заменить сборку дисплея с рамкой, удалять коаксиальные кабели не обязательно. Однако мы рекомендуем это сделать, чтобы избежать повреждений или напряжения на них.

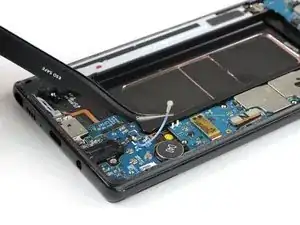

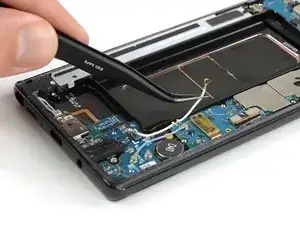

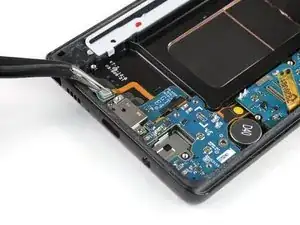

Используйте пинцет, чтобы аккуратно отключить оба конца белого коаксиального кабеля и удалить его.

Используйте пинцет, чтобы аккуратно отключить оба конца синего коаксиального кабеля и удалить его.

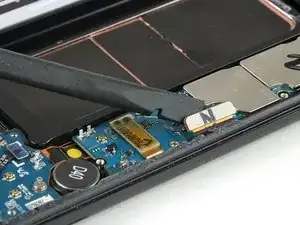

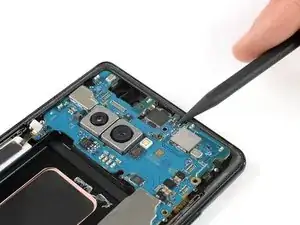

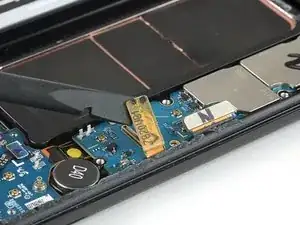

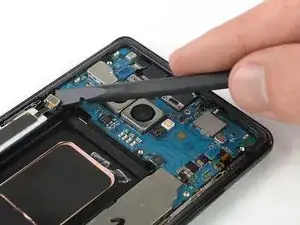

Используйте плоский конец лопатки, чтобы отключить кабели дисплея и сенсорного экрана.

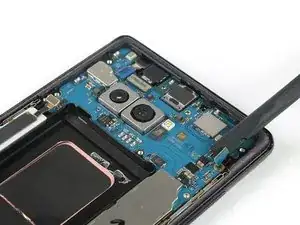

Используйте плоский конец лопатки, чтобы отключить шлейф кнопки питания.

Отключите шлейф вспышки и сенсора приближения.

Используйте плоский конец лопатки, чтобы отключить шлейф передней камеры.

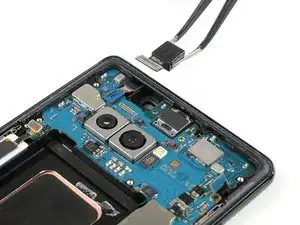

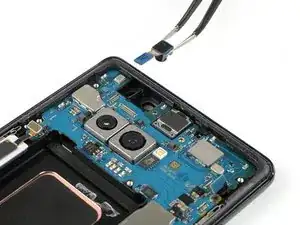

Аккуратно удалите переднюю камеру с помощью пинцета.

Используйте плоский конец лопатки, чтобы отключить шлейф сканера радужной оболочки.

Аккуратно удалите сканер радужной оболочки с помощью пинцета.

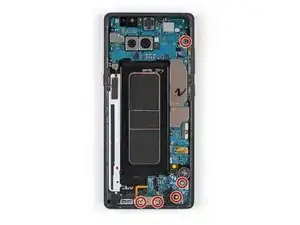

Удалите пять винтов Phillips #00, которые крепят материнскую плату, дочернюю плату, разъём для наушников и разъём для зарядки.

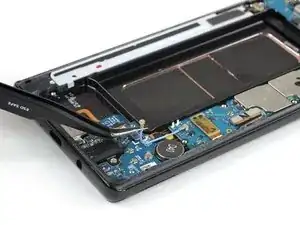

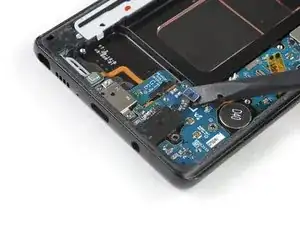

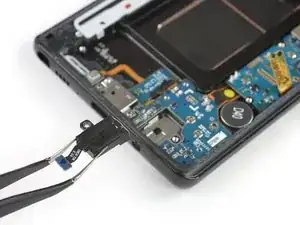

Используйте плоский конец лопатки, чтобы отключить разъём шлейфа для наушников.

Аккуратно удалите разъём для наушников с помощью пинцета.

Подготовьте iOpener и приложите его к нижней части телефона, чтобы ослабить клей под шлейфом микрофона.

Используйте пинцет, чтобы аккуратно поднять микрофон из его места и освободить его от средней рамки.

Не удаляйте микрофон. Он всё ещё прикреплён к дочерней плате.

Удалить материнскую плату, не трогая дочернюю плату, возможно. Однако шлейф дочерней платы находится на обратной стороне материнской платы, и отключить его, держа материнскую плату в руках, довольно сложно.

Если вы планируете удалить материнскую плату без дочерней, особенно будьте осторожны, чтобы не повредить окружающие компоненты при отключении шлейфа.

Используйте заострённый конец лопатки, чтобы поддеть материнскую плату, пока вы не сможете правильно её схватить.

Материнская плата расположена свободно на средней рамке, поэтому есть разные позиции для размещения лопатки и поддевания. Избегайте повреждения окружающих компонентов.

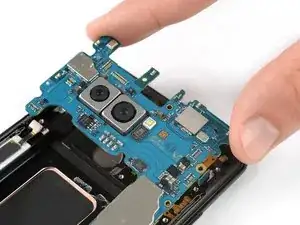

Аккуратно поднимите материнскую плату.

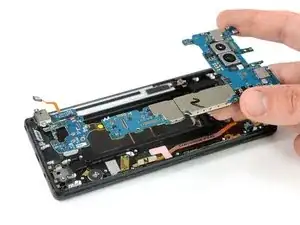

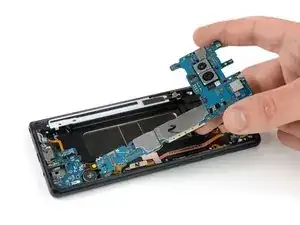

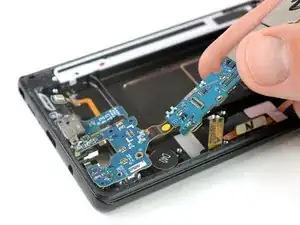

Чтобы извлечь дочернюю плату из её места, медленно тяните оба компонента к верхнему краю телефона, одновременно поднимая их вверх.

Подготовьте iOpener и приложите его по всей поверхности телефона, чтобы ослабить клей под вибромотором внизу и динамиком вверху.

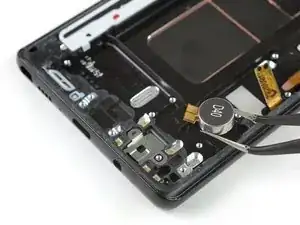

Аккуратно снимите вибромотор пинцетом. Следите за его кабелем, чтобы не повредить его.

Снимите динамик с помощью пинцета.

Проверьте, комплектуется ли ваша новая сборка дисплея установленным динамиком. Если да, то нет необходимости его снимать, но, возможно, вы захотите оставить его в качестве запасной части.

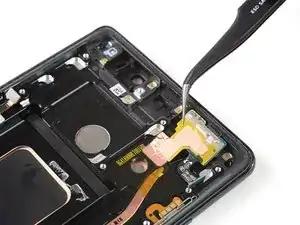

Используйте пинцет, чтобы приподнять кабель вспышки и датчика приближения и аккуратно ослабьте клейкую ленту, удерживающую его на среднем каркасе.

Снимите сборку вспышки и датчика приближения.

Для сборки вашего телефона перенесите все снятые компоненты на новую сборку дисплея с рамкой. Переоблейте клей, где это необходимо.
