Замена вибромотора Samsung Galaxy A15

Дождитесь, пока заряд батареи телефона не упадёт ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

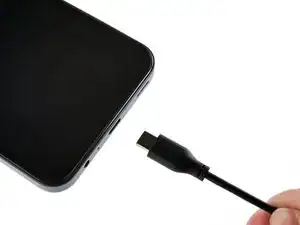

Отключите все кабели и полностью выключите телефон.

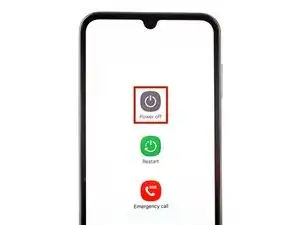

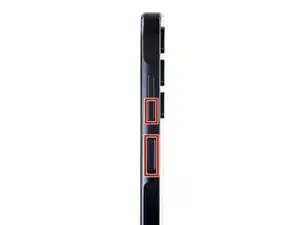

Нажмите и удерживайте кнопки питания и уменьшения громкости одновременно, чтобы вызвать меню выключения.

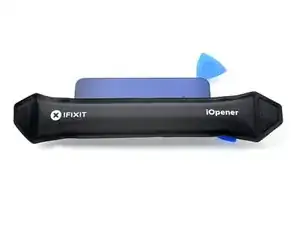

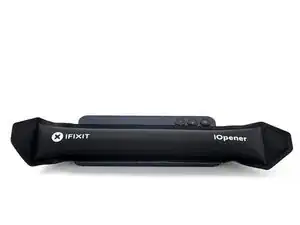

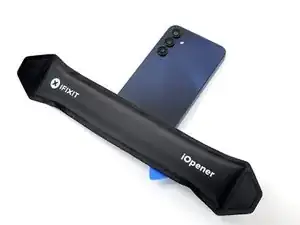

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, но аккуратно — не перегрейте телефон: дисплей, внутренняя батарея и пластиковая задняя крышка чувствительны к теплу. Телефон должен быть чуть слишком горячим, чтобы держать его комфортно.

Пока клей размягчается, полезная информация:

Задняя крышка приклеена по периметру к рамке.

В нижней части телефона есть дополнительный слой клея. За исключением этой области, не проникайте глубже, чем на 4 мм от края.

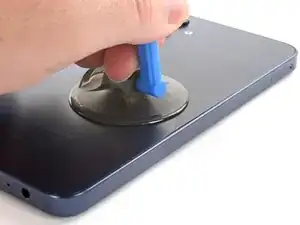

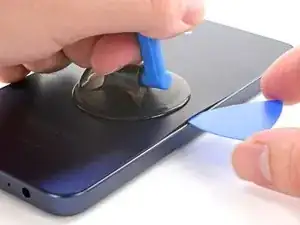

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Резко и равномерно тяните за присоску вверх, чтобы создать зазор между крышкой и рамкой.

Если возникают трудности, подогрейте ещё раз, чтобы дополнительно размягчить клей.

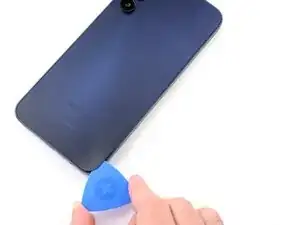

Вставьте медиатор в образовавшийся зазор.

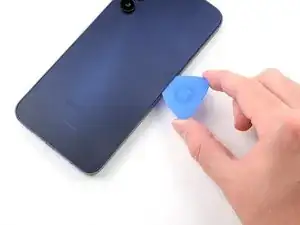

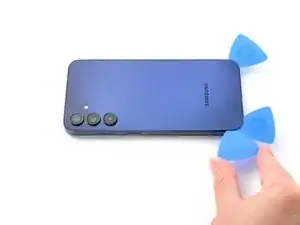

Проведите медиатором вдоль правого края между задней крышкой и рамкой, чтобы разрезать клей.

Оставьте медиатор в правом нижнем углу, чтобы клей не склеился обратно.

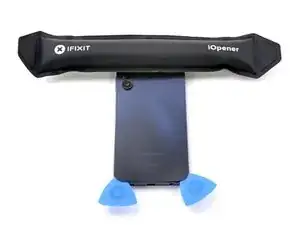

Снова нагрейте iOpener и приложите его к нижней части задней крышки на две минуты.

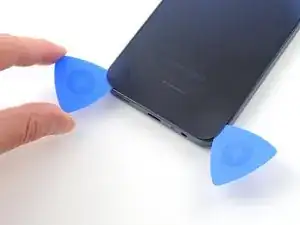

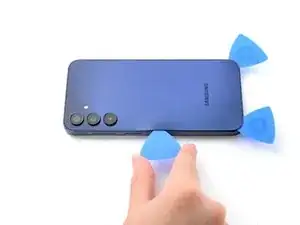

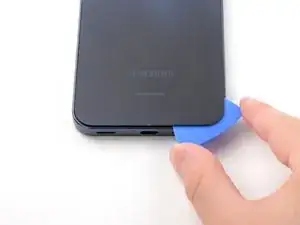

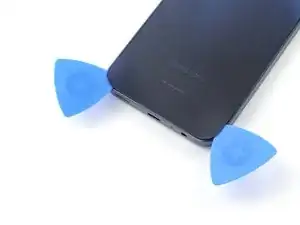

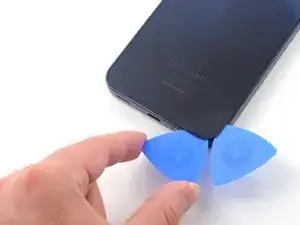

Вставьте ещё один медиатор в правый нижний угол и проведите им вдоль нижнего края, чтобы разрезать клей.

Оставьте этот медиатор в левом нижнем краю, чтобы клей не склеился обратно.

Снова нагрейте iOpener и приложите его к левой стороне задней крышки на две минуты.

Вставьте ещё один медиатор в левый нижний угол и проведите им вдоль левого края, чтобы разрезать клей.

Оставьте этот медиатор в левом верхнем углу, чтобы клей не склеился обратно.

Вставляйте медиатор не глубже 4 мм, чтобы не повредить тыльные камеры или вспышку.

Снова нагрейте iOpener и приложите его к верхней части задней крышки на две минуты.

Вставьте ещё один медиатор в левый верхний угол на ту же глубину и проведите им вдоль верхнего края, чтобы разрезать клей.

Оставьте этот медиатор в правом верхнем углу, чтобы клей не склеился обратно.

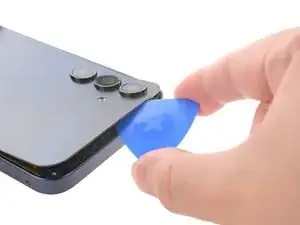

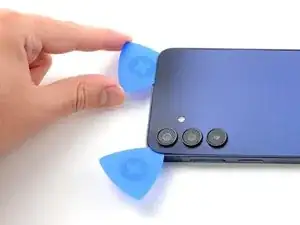

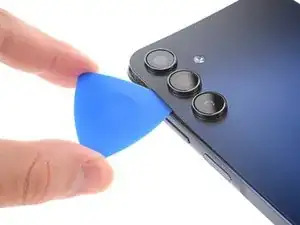

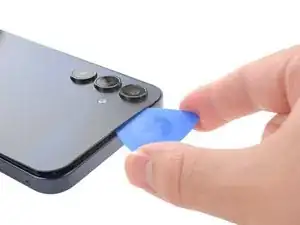

Вставьте медиатор вдоль верхнего края телефона и осторожно поверните его, чтобы отщёлкнуть защёлки камер.

Проведите медиатором вокруг модулей камер, чтобы отщёлкнуть оставшиеся защёлки камер.

Вставляйте медиатор не глубже 4 мм, чтобы не повредить тыльные камеры или вспышку.

Когда клей по краям станет свободным, вставьте медиатор глубже в нижний край, начиная с левого нижнего угла.

Проведите медиатор глубже по нижнему краю телефона, разрезая оставшийся клей.

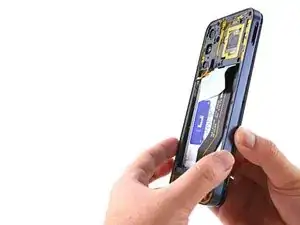

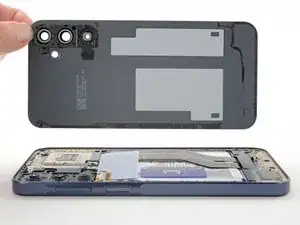

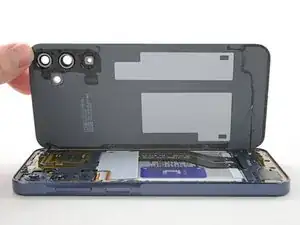

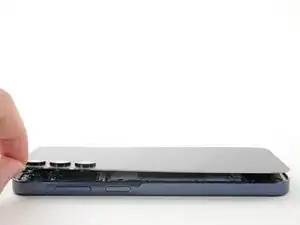

Поднимите и снимите заднюю крышку.

При сборке:

Это хорошее время включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите остатки клея пинцетом или пальцами. Если трудно удалить клей, применяйте нагрев и изопропиловый спирт (90% или выше).

Если вы используете заранее вырезанные клеевые полоски, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

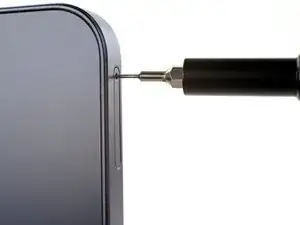

Вставьте инструмент для извлечения SIM‑лотка, биту или выпрямленную скрепку в отверстие под лоток SIM, расположенное в верхней части телефона на левой кромке.

Нажмите сильно, чтобы извлечь лоток и удалить его.

Удалите пятнадцать винтов длиной 4 мм, соединяющих рамку с шасси.

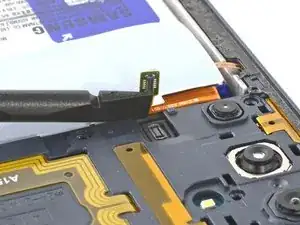

Используйте плоский конец лопатки, чтобы приподнять и отключить пресс‑коннектор кнопки отпечатка пальца press connector от материнской платы.

Переверните телефон так, чтобы экран оказался сверху.

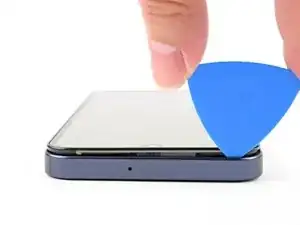

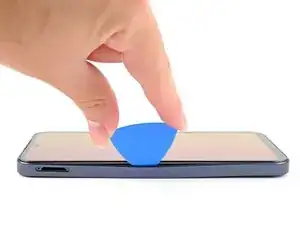

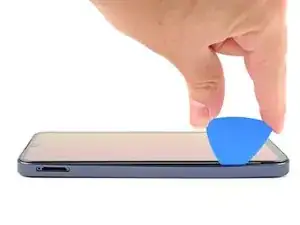

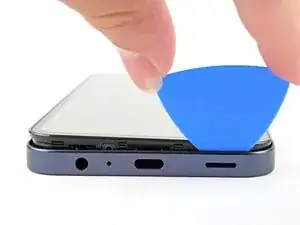

Вставьте медиатор между экраном и вырезом для лотка SIM‑карты, чтобы образовать зазор между рамкой и корпусом телефона.

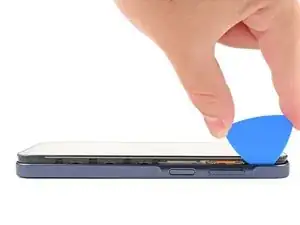

Просуньте медиатор вниз по левой стороне устройства, чтобы отщелкнуть защёлки рамки.

Продолжайте перемещать медиатор по периметру телефона, пока все защёлки не будут отстёгнуты.

Если медиатор выскочил из телефона, вставьте его снова в последний неотщёлкнутый угол.

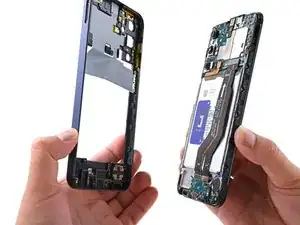

Снимите рамку, потянув её прямо с телефона.

Используйте плоский конец лопатки, чтобы приподнять и отключить пресс‑коннектор батареи от материнской платы.

Коннектор с меткой «OCTA» не подключён к плате, а соединён с разъёмом кабеля дисплея. Убедитесь, что вы разъединяете коннекторы друг от друга.

Подденьте плоским концом лопатки выступающий край верхнего коннектора кабеля «OCTA».

Приподнимите верхний коннектор от нижнего, пока они не разомкнутся.

Используйте плоский конец лопатки, чтобы приподнять коннектор «SUB» с дочерней платы и отключить его.

Используйте плоский конец лопатки, чтобы приподнять коннектор «MAIN» с материнской платы и отключить его.

Возьмите кабель межсоединения и извлеките его из телефона.

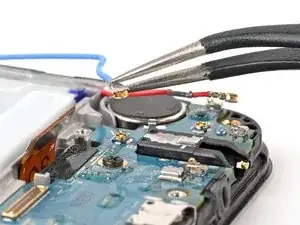

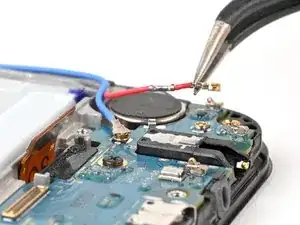

Вставьте одну лапку изогнутых пинцетов под металлическую ножку красного коаксиального антеннного коннектора на дочерней плате и тяните строго вверх, чтобы отсоединить его.

Будьте осторожны при снятии красного антенного кабеля с держателя, чтобы не повредить кабель.

Повторите для другого коннектора.

При сборке используйте пинцет, чтобы удерживать коннектор над гнездом, и аккуратно прижмите пальцем или лопаткой — коннектор должен «щёлкнуть» на место. Если возникают трудности, скорректируйте положение головки и попробуйте снова.

Подденьте плоским концом лопатки гибкий ленточный коннектор и отогните его от платы.

При сборке, возможно, придётся заменить клей, удерживающий этот коннектор на дочерней плате. Если в комплекте с новой платой он отсутствует, используйте тонкий двусторонний клей.

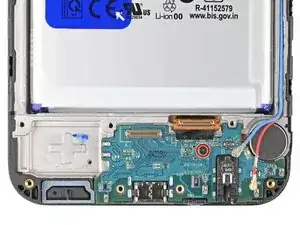

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 3 мм, крепящий дочернюю плату к телефону.

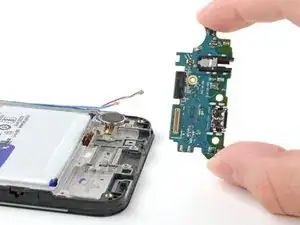

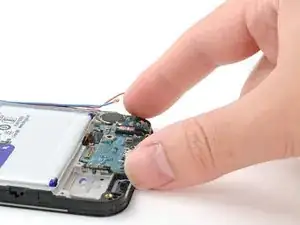

Возьмитесь за дочернюю плату за края и потяните её вверх и наружу из телефона.

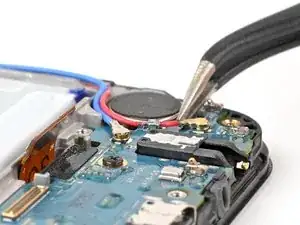

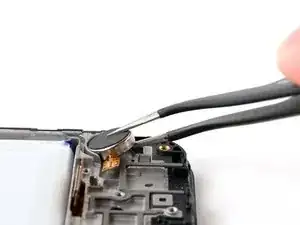

Вставьте одну лапку изогнутых пинцетов в выемку под вибромотором.

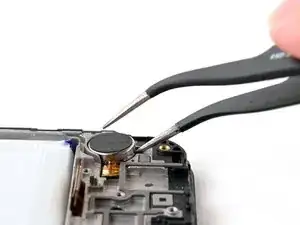

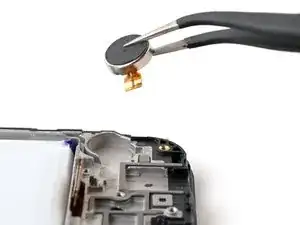

Схватите мотор пинцетом и поднимите, чтобы отслоить его клей.

Удалите вибромотор.

Если у нового вибромотора нет клеевого слоя, используйте тонкую двустороннюю ленту.
