Замена экрана Samsung Galaxy A20e

Перед началом ремонта отключите Galaxy A20e от зарядного устройства и выключите питание.

Вставьте инструмент для извлечения SIM‑карты, насадку для извлечения SIM или выпрямлённую скрепку в отверстие лотка SIM, расположенное на левой стороне телефона.

Нажмите инструментом в отверстие, чтобы извлечь лоток SIM‑карты.

Извлеките лоток SIM‑карты.

При обратно вставке карт убедитесь, что они правильно ориентированы в лотке.

Задняя крышка удерживается пластиковыми защёлками.

Вставьте медиатор для вскрытия между экраном и задней крышкой по левой кромке рядом с отверстием для инструмента извлечения SIM.

Проведите медиатор вокруг нижнего левого угла, чтобы отщёлкнуть пластиковые защёлки.

Проведите медиатор вдоль нижнего края, чтобы отщёлкнуть пластиковые защёлки.

Проведите медиатор вдоль правого края до верхнего правого угла, чтобы отщёлкнуть пластиковые защёлки.

Отделите сборку телефона от задней крышки.

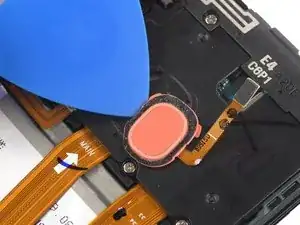

Используйте медиатор, чтобы поддеть и отсоединить датчик отпечатка пальца.

Нажмите на левый край датчика отпечатка медиатором, чтобы сдвинуть датчик вправо и отделить его от крышки материнской платы.

Снимите датчик отпечатка пальца.

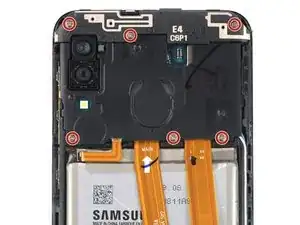

Отверткой Phillips снимите шесть винтов длиной 3,5 мм, крепящих крышки материнской платы.

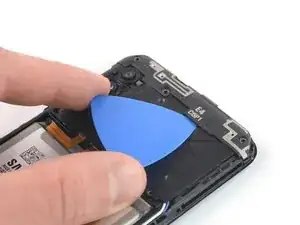

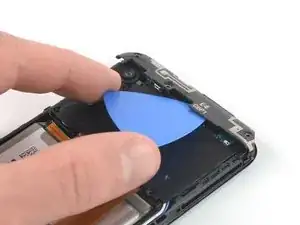

Подденьте медиатором верхнюю крышку материнской платы.

Используйте медиатор, чтобы отщёлкнуть пластиковые защёлки, удерживающие верхнюю крышку материнской платы на месте.

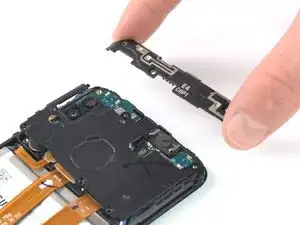

Снимите верхнюю крышку материнской платы.

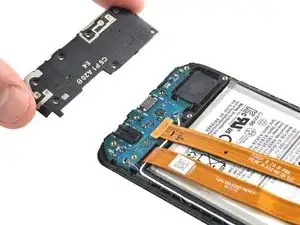

Снимите нижнюю крышку материнской платы.

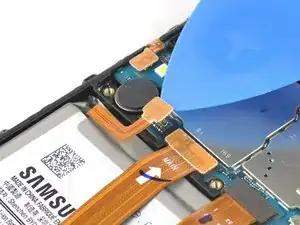

Используйте медиатор, чтобы отсоединить батарею, поддев разъём строго вверх из его гнезда.

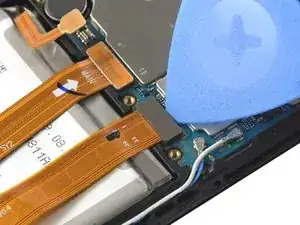

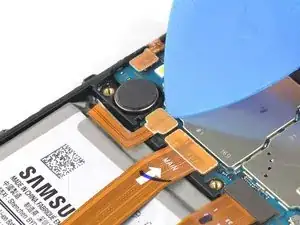

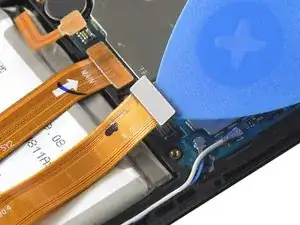

Используйте медиатор, чтобы отсоединить межсоединительный и шлейф дисплея, поддев разъёмы строго вверх из их гнёзд.

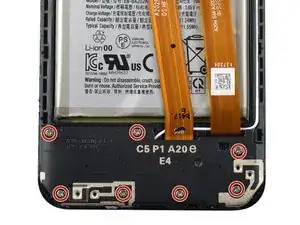

Отверткой Phillips снимите семь винтов длиной 3,5 мм, крепящих крышку дочерней платы.

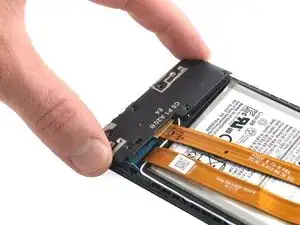

Снимите крышку дочерней платы.

Приложите нагретый iOpener к экрану, чтобы размягчить клей под ним. Держите iOpener не менее двух минут.

Возможно, потребуется повторно разогревать и прикладывать iOpener несколько раз, чтобы телефон достаточно нагрелся для разрезания клея. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Когда экран станет тёплым на ощупь, прикрепите присоску к левой кромке телефона.

Если экран телефона треснул, присоска может не держаться. Попробуйте приподнять экран с помощью прочной ленты или приклейте присоску суперклеем и дождитесь отверждения, чтобы продолжить.

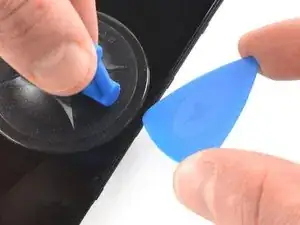

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамой.

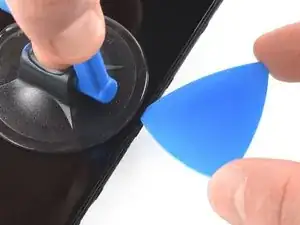

Вставьте наконечник медиатора в зазор между экраном и средним каркасом.

Сдвиньте райнер для открытия вдоль левого края к верхнему левому углу, чтобы разрезать клей.

Оставьте райнер на месте, чтобы клей не закрылся снова.

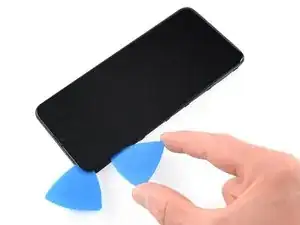

Вставьте второй райнер для открытия под верхний левый угол.

Проведите им вдоль левого края до нижнего левого угла, чтобы разрезать клей.

Оставьте райнеры на месте, чтобы клей не закрылся снова.

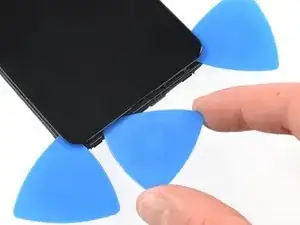

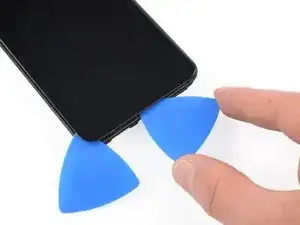

Вставьте третьй райнер для открытия под нижний левый угол телефона.

Проведите им вдоль нижнего края до нижнего правого угла.

Оставьте райнер на месте, чтобы клей не закрылся снова.

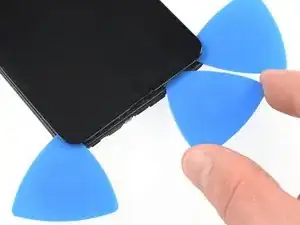

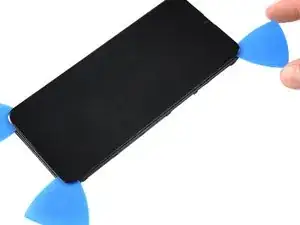

Вставьте четвертый райнер для открытия в нижнем правом углу.

Проведите райнером вдоль правого края до верхнего правого угла и оставьте его на месте, чтобы клей не закрылся снова.

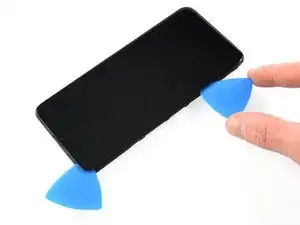

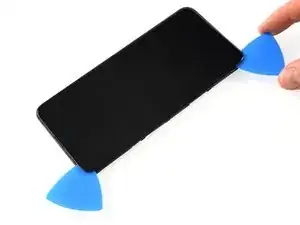

Вставьте пятый райнер для открытия под верхний правый угол.

Проведите им вдоль верхнего края телефона, чтобы разрезать оставшийся клей.

Когда вы разрезаете рядом с фронтальной камерой, вставляйте только кончик райнера (3 мм), чтобы не повредить и не запачкать камеру.

Пока не снимайте экран полностью. Шлейф дисплея все еще проходит через среднюю рамку.

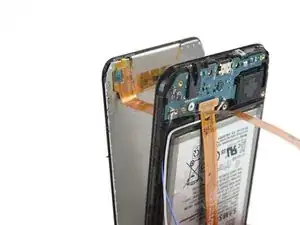

Проденьте шлейф дисплея через зазор в раме.

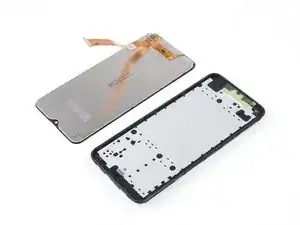

Снимите экран.

Сравните новую запасную часть с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные клеевые пленки с новой детали перед установкой.

При повторной сборке следуйте этому руководству, если вы используете заранее вырезанную клеевую прокладку.
