Замена задних камер Samsung Galaxy A15

Разрядите батарею телефона ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Одновременно нажмите и удерживайте кнопки питания и уменьшения громкости, чтобы открыть меню выключения.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, но будьте осторожны, чтобы не перегреть телефон — дисплей, внутренний аккумулятор и пластиковая задняя крышка чувствительны к повреждению от тепла. Телефон должен быть лишь настолько горячим, чтобы к нему было неудобно прикасаться.

Пока клей размягчается, вот несколько полезных сведений:

По периметру рамы задняя крышка закреплена клеем.

В нижней части телефона есть дополнительный слой клея. За исключением этой области, углубляться следует не более чем на 4 мм от края.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между крышкой и рамой.

Если возникают трудности, приложите больше тепла, чтобы дополнительно размягчить клей.

Вставьте пластину для вскрытия в образовавшийся зазор.

Проведите пластиной вдоль правого края между задней крышкой и рамой, чтобы разрезать клей.

Оставьте пластину в нижнем правом углу, чтобы клей не склеился снова.

Снова нагрейте iOpener и приложите его к нижней части задней крышки на две минуты.

Вставьте другую пластину для вскрытия в нижний правый угол и проведите ею вдоль нижнего края, чтобы разрезать клей.

Оставьте эту пластину в нижнем левом крае, чтобы клей не склеился снова.

Снова нагрейте iOpener и приложите его к левой стороне задней крышки на две минуты.

Вставьте еще одну пластину для вскрытия в нижний левый угол и проведите ею вдоль левого края, чтобы разрезать клей.

Оставьте эту пластину в верхнем левом углу, чтобы клей не склеился снова.

Вставляйте пластину не глубже 4 мм, чтобы не повредить задние камеры или вспышку.

Снова нагрейте iOpener и приложите его к верхней части задней крышки на две минуты.

Вставьте еще одну пластину для вскрытия в верхний левый угол на ту же глубину и проведите ею вдоль верхнего края, чтобы разрезать клей.

Оставьте эту пластину в верхнем правом углу, чтобы клей не склеился снова.

Вставьте пластину для вскрытия вдоль верхнего края телефона и слегка поверните её, чтобы освободить зажимы крепления камеры.

Проведите пластиной вокруг краев модулей камер, чтобы освободить оставшиеся зажимы крепления камеры.

Вставляйте пластину не глубже 4 мм, чтобы не повредить задние камеры или вспышку.

Когда клей по краям ослабнет, вставьте пластину для вскрытия глубже в нижний край от нижнего левого угла.

Проведите пластиной глубже через нижний край телефона, разрезая оставшийся клей.

Поднимите и снимите заднюю крышку.

При повторной сборке:

Это хорошая возможность включить телефон и проверить все функции перед тем, как закрыть его. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами. При затруднениях применяйте тепло и изопропиловый спирт (90% или выше).

Если вы используете клей, вырезанный по форме, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Удалите пятнадцать винтов длиной 4 мм, соединяющих рамку с шасси.

Используйте плоский конец лопатки, чтобы поддеть и отключить разъем с боковой защёлкой кнопки отпечатка пальца от материнской платы.

Переверните телефон так, чтобы экран был сверху.

Вставьте медиатор между экраном и вырезом для лотка SIM-карты, чтобы образовать зазор между рамкой и корпусом телефона.

Проведите медиатор вниз по левому краю устройства, чтобы отстегнуть защёлки рамки.

Продолжайте продвигать медиатор по периметру телефона, пока все защёлки не будут отстегнуты.

Если медиатор выйдет из устройства, вставьте его снова в последний отстёгнутый угол.

Снимите рамку, потянув её прямо с телефона.

Используйте плоский конец лопатки, чтобы поддеть и отключить разъем батареи с боковой защёлкой от материнской платы.

Разъём с маркировкой "OCTA" не подключён к плате, а является разъёмом кабеля дисплея. Убедитесь, что вы отключаете разъёмы друг от друга.

Вставьте плоский конец лопатки под выступ верхнего разъёма кабеля "OCTA".

Подденьте верхний разъём вверх от нижнего до их разъединения.

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём "SUB" от дочерней платы.

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём "MAIN" от материнской платы.

Возьмите межсоединительный кабель и извлеките его из телефона.

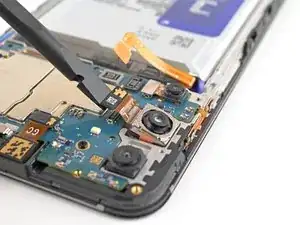

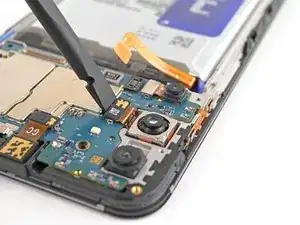

Используйте плоский конец лопатки, чтобы поддеть и отключить основной разъём камеры с боковой защёлкой.

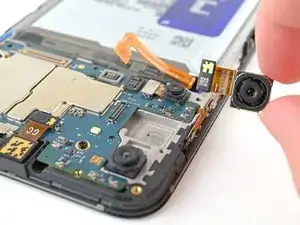

Снимите основную камеру.

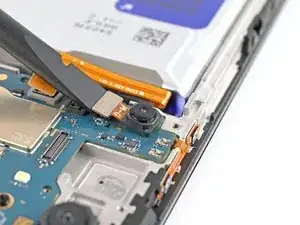

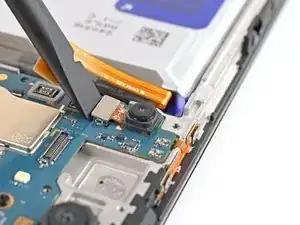

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём макрокамеры с боковой защёлкой.

Снимите макрокамеру.

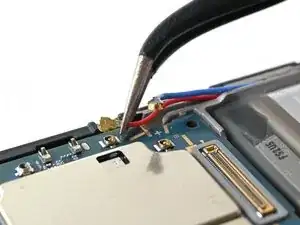

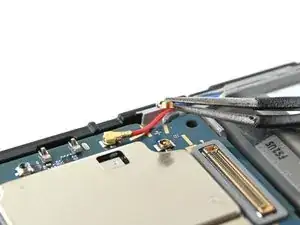

Вставьте одну лапку угловых пинцетов под металлическую шейку каждого коаксиального антенного разъёма на материнской плате и поднимите прямо вверх, чтобы отключить их.

При сборке используйте пинцеты, чтобы удерживать разъём над его гнездом, и аккуратно прижмите пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают трудности, измените положение головки и попробуйте снова.

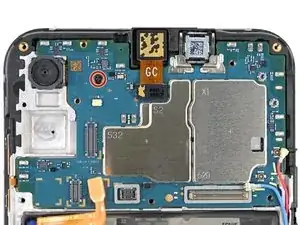

Используйте крестовую отвертку, чтобы удалить винт длиной 3 мм, фиксирующий материнскую плату к телефону.

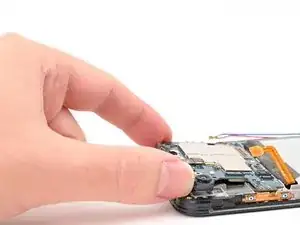

Возьмите материнскую плату за углы и выньте её из телефона.

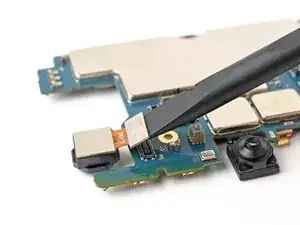

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём ультраширокой камеры с боковой защёлкой.

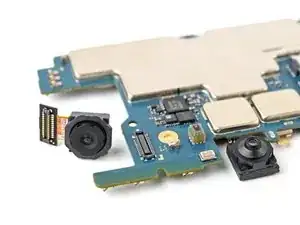

Снимите ультраширокую камеру.
