Замена разъема зарядки Samsung Galaxy A20
Данное руководство предоставляет инструкции не только по удалению неисправного разъема зарядки, но и по его замене на новый. Это будет полезно в основном, когда устройство не заряжается должным образом или если есть повреждение самого разъема. Это руководство требует терпения и навыков работы с паяльником.
Специальные навыки
- Использование термопистолета
- Использование паяльника
Шаг 1
Отключите устройство и выключите его перед началом работы.
Удалите SIM-карту и лоток для SIM-карты.
Используйте iOpener или термопистолет, чтобы нагреть клей, удерживающий заднюю крышку.
Вставьте открывающий инструмент в шов между задней крышкой и корпусом, пока клей теплый.
Проводите инструментом по всему периметру.
Если вы столкнулись с заметным сопротивлением, повторно прогрейте клей. Не пытайтесь разрывать холодный клей.
Снимите заднюю крышку.
Шаг 2

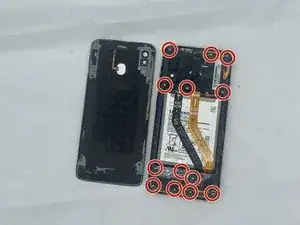

Удалите все тринадцать винтов с крестообразной головкой длиной 3.6 мм, которые удерживают среднюю рамку.

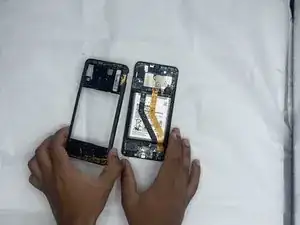

Используйте открывающий инструмент, чтобы поддеть и снять среднюю рамку.
Шаг 3

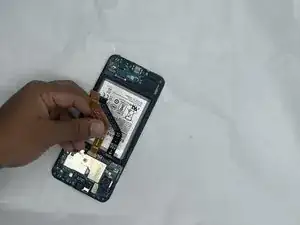

Используйте открывающий инструмент, чтобы осторожно поднять зажимы на обоих концах двух шлейфов.
Используйте открывающий инструмент, чтобы осторожно поднять зажимы на обоих концах двух шлейфов.
Шаг 4
Отключите красный антеннный кабель от платы I/O.

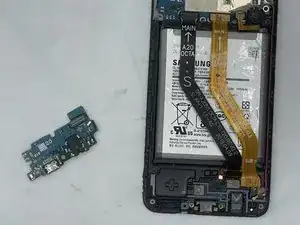

Используйте открывающий инструмент, чтобы поддеть и удалить плату I/O.
Шаг 5

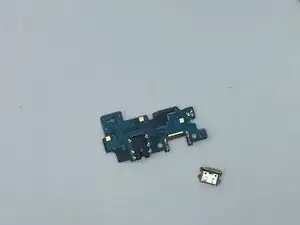

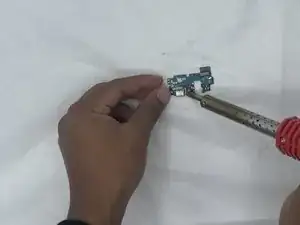

Отпаять разъем зарядки.
При пайке могут возникнуть очаги возгорания и ожоги. Всегда паяйте в хорошо проветриваемом помещении.
Заключение
Чтобы собрать устройство, следуйте данным инструкциям в обратном порядке.
Перевод руководства с ifixit.com
