Замена слушателя (верхнего динамика) Samsung Galaxy A15

Дайте аккумулятору телефона разрядиться ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Нажмите и удерживайте кнопки питания и уменьшения громкости одновременно, чтобы вызвать меню выключения.

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, но будьте осторожны, чтобы не перегреть телефон — дисплей, внутренний аккумулятор и пластиковая задняя крышка чувствительны к нагреву. Телефон должен быть едва‑ли слишком горячим для комфортного прикосновения.

Пока клей размягчается, полезная информация:

Задняя крышка приклеена по периметру рамы.

В нижней части телефона есть дополнительный слой клея. За пределами этой области не следует входить глубже, чем на 4 мм от кромки.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Сильным равномерным усилием потяните за присоску вверх, чтобы создать зазор между крышкой и рамкой.

Если возникают трудности, примените дополнительный нагрев, чтобы сильнее размягчить клей.

Вставьте медиатор для вскрытия в образовавшийся зазор.

Проведите медиатор вдоль правого края между задней крышкой и рамкой, чтобы разрезать клей.

Оставьте медиатор в нижнем правом углу, чтобы клей не запечатался снова.

Снова разогрейте iOpener и приложите его к нижней части задней крышки на две минуты.

Вставьте другой медиатор в нижний правый угол и проведите им вдоль нижнего края, чтобы разрезать клей.

Оставьте этот медиатор в нижнем левом краю, чтобы клей не запечатался снова.

Снова разогрейте iOpener и приложите его к левой стороне задней крышки на две минуты.

Вставьте другой медиатор в нижний левый угол и проведите им вдоль левого края, чтобы разрезать клей.

Оставьте этот медиатор в верхнем левом углу, чтобы клей не запечатался снова.

Вставляйте медиатор только на глубину до 4 мм, чтобы не повредить тыловые камеры или вспышку.

Снова разогрейте iOpener и приложите его к верхней части задней крышки на две минуты.

Вставьте ещё один медиатор в верхний левый угол на ту же глубину и проведите им вдоль верхнего края, чтобы разрезать клей.

Оставьте этот медиатор в верхнем правом углу, чтобы клей не запечатался снова.

Вставьте медиатор вдоль верхнего края телефона и аккуратно поверните его, чтобы отщёлкнуть фиксаторы камеры.

Проведите медиатор вокруг краев модулей камеры, чтобы отщёлкнуть оставшиеся фиксаторы.

Вставляйте медиатор только на глубину до 4 мм, чтобы не повредить тыловые камеры или вспышку.

Когда клей по краям ослабнет, вставьте медиатор глубже в нижний край начиная с нижнего левого угла.

Проведите медиатор глубже в телефон через нижний край, разрезая оставшийся клей.

Поднимите и снимите заднюю крышку.

При сборке:

Это хорошая точка, чтобы включить телефон и проверить все функции перед герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами. Примените нагрев и изопропиловый спирт (90% или выше), если трудно удалить клей.

Если вы используете клей, вырезанный по размеру, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Вставьте инструмент для извлечения SIM-карты, отвертку или выпрямленную скрепку в отверстие лотка SIM, расположенное в верхней части телефона на левой кромке.

Сильным нажатием извлеките лоток и выньте его.

Удалите пятнадцать винтов длиной 4 мм, соединяющих рамку с корпусом.

Используйте плоский конец лопатки, чтобы поддеть и отключить кнопку отпечатка пальца — разъем с защёлкой от материнской платы.

Переверните телефон так, чтобы экран был вверх.

Вставьте медиатор между экраном и вырезом для лотка SIM-карты, чтобы образовать зазор между рамкой и корпусом телефона.

Проведите медиатор вниз по левому краю устройства, чтобы освободить защёлки рамки.

Продолжайте проводить медиатор по периметру телефона, пока все защёлки не будут освобождены.

Если медиатор выпадет из телефона, вставьте его снова в последний освобождённый угол.

Снимите рамку, держа её строго перпендикулярно поверхности телефона.

Используйте плоский конец лопатки, чтобы приподнять и отключить соединительный разъём батареи с материнской платой.

Разъём, помеченный как «OCTA», не подключён к плате, а относится к разъёму кабеля дисплея. Убедитесь, что вы отключаете разъёмы друг от друга.

Вставьте плоский конец лопатки под выступ верхнего кабельного разъёма «OCTA».

Подденьте верхний разъём и отведите его вверх от нижнего до полного отключения.

Используйте плоский конец лопатки, чтобы поддеть разъём «SUB» на дочерней плате и отключить его.

Используйте плоский конец лопатки, чтобы поддеть разъём «MAIN» на материнской плате и отключить его.

Возьмите соединительный кабель и извлеките его из телефона.

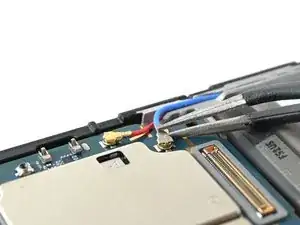

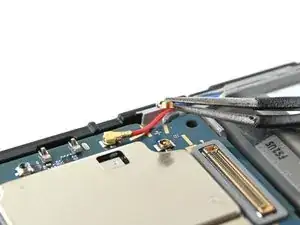

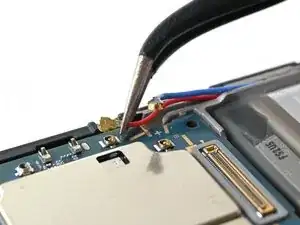

Вставьте одну сторону изогнутых пинцетов под металлическое горлышко каждого антенного коаксиального разъёма на материнской плате и поднимите вертикально вверх, чтобы отсоединить их.

При сборке используйте пинцет, чтобы удерживать разъём над его гнездом и аккуратно надавите пальцем или лопаткой — разъём должен защёлкнуться. Если возникают трудности, измените положение головки разъёма и попробуйте снова.

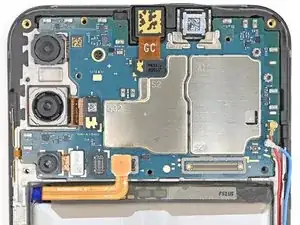

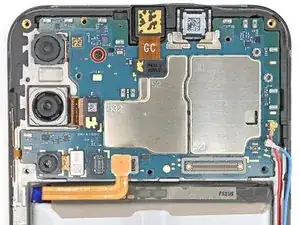

Отверткой Phillips удалите винт длиной 3 мм, закрепляющий материнскую плату в телефоне.

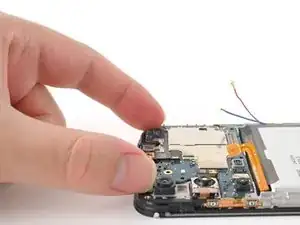

Возьмите материнскую плату за углы пальцами и потяните вверх, чтобы извлечь её из телефона.

Вставьте наконечник изогнутых пинцетов под разговорный динамик и аккуратно подденьте, чтобы отделить клей.

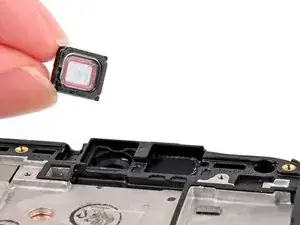

Поднимите разговорный динамик и извлеките его из телефона.

Снимите весь старый клей с рамки с помощью изогнутых пинцетов перед установкой разговорного динамика. Если в комплекте с запасной деталью нет нового клея, используйте полоски тонкой двусторонней ленты шириной 1 мм.
