Замена сборки экрана Samsung Galaxy A15

Перед началом ремонта разрядите аккумулятор телефона ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Нажмите и удерживайте одновременно кнопку питания и кнопку уменьшения громкости, чтобы вызвать меню завершения работы.

Разогрейте iOpener и приложите его к правому краю задней крышки в течение двух минут.

Можно также использовать фен, но следите, чтобы не перегреть телефон — дисплей, внутренний аккумулятор и пластиковая задняя панель чувствительны к нагреву. Телефон должен быть только что слишком горячим, чтобы держать его удобно.

Пока клей размягчается, вот полезная информация:

Вокруг периметра рамки задняя крышка закреплена клеем.

В нижней части телефона есть дополнительный слой клея. За исключением этой области, глубина вставки не должна превышать 4 мм от края.

Приложите присоску к задней крышке как можно ближе к центру правого края.

Резко и равномерно тяните присоску вверх, чтобы создать зазор между крышкой и рамкой.

Если возникают трудности, дополнительно прогрейте, чтобы ещё сильнее размягчить клей.

Вставьте полотер (пластиковую лопатку) в образовавшийся зазор.

Проведите полотером вдоль правого края между задней крышкой и рамкой, чтобы перерезать клей.

Оставьте полотер в нижнем правом углу, чтобы клей не сомкнулся снова.

Разогрейте iOpener снова и приложите его к нижней части задней крышки на две минуты.

Вставьте ещё один полотер в нижний правый угол и проведите им вдоль нижнего края, чтобы перерезать клей.

Оставьте этот полотер в нижнем левом крае, чтобы клей не сомкнулся снова.

Разогрейте iOpener и приложите его к левой стороне задней крышки на две минуты.

Вставьте ещё один полотер в нижний левый угол и проведите им вдоль левого края, чтобы перерезать клей.

Оставьте этот полотер в верхнем левом углу, чтобы клей не сомкнулся снова.

Вставляйте полотер не глубже 4 мм, чтобы не повредить тыловые камеры или вспышку.

Разогрейте iOpener и приложите его к верхней части задней крышки на две минуты.

Вставьте ещё один полотер в верхний левый угол на ту же глубину и проведите им вдоль верхнего края, чтобы перерезать клей.

Оставьте этот полотер в верхнем правом углу, чтобы клей не сомкнулся снова.

Вставьте полотер вдоль верхнего края телефона и аккуратно поверните его, чтобы отщёлкнуть фиксаторы камеры.

Проведите полотером вокруг модулей камер, чтобы отщёлкнуть оставшиеся фиксаторы камеры.

Вставляйте полотер не глубже 4 мм, чтобы не повредить тыловые камеры или вспышку.

Когда клей по периметру ослабнет, вставьте полотер глубже в нижний край с нижнего левого угла.

Проведите полотером глубже по низу телефона, перерезая оставшийся клей.

Поднимите и снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции до окончательной герметизации. Обязательно полностью выключите телефон перед продолжением работ.

Удалите куски клея пинцетом или пальцами. При затруднениях примените тепло и изопропиловый спирт (90% и выше).

Если вы используете клей, вырезанный по форме, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

Вставьте инструмент для извлечения SIM-карты, насадку или выпрямлённую скрепку в отверстие на лотке SIM-карты, расположенное ближе к верхней части телефона на левой грани.

Нажмите крепко, чтобы извлечь лоток, и удалите его.

Удалите пятнадцать винтов длиной 4 мм, соединяющих рамку с шасси.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить нажимной разъем кнопки отпечатка пальца от материнской платы.

Переверните телефон так, чтобы экран был наверху.

Вставьте открывающую лопатку между экраном и вырезом для лотка SIM-карты, чтобы создать зазор между рамкой и телефоном.

Проведите открывающую лопатку вниз по левой грани устройства, чтобы отщелкнуть защёлки рамки.

Продолжайте проводить открывающую лопатку по периметру телефона, пока все защёлки не будут отщёлкнуты.

Если лопатка выпадет из телефона, вставьте её снова в последний отщёлкнутый угол.

Снимите рамку, потянув её прямо от телефона.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить нажимной разъем батареи от материнской платы.

Разъём с маркировкой «OCTA» не подключён к плате, а относится к коннектору кабеля дисплея. Убедитесь, что вы разъединяете коннекторы друг от друга.

Вставьте плоский конец лопатки под выступ верхнего разъёма кабеля «OCTA».

Отожмите верхний разъём вверх, отделяя его от нижнего, пока они не разъединятся.

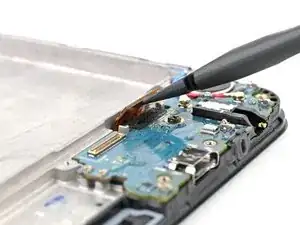

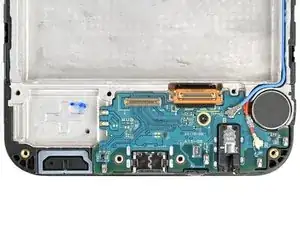

Используйте плоский конец лопатки, чтобы поддеть разъём «SUB» на дочерней плате и отсоединить его.

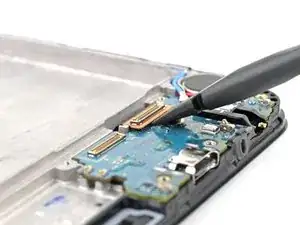

Используйте плоский конец лопатки, чтобы поддеть разъём «MAIN» на материнской плате и отсоединить его.

Возьмите межплатный кабель и извлеките его из телефона.

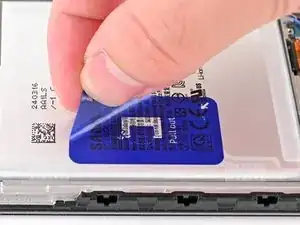

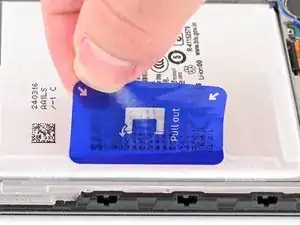

Отделите синюю тянущую ленту батареи до тех пор, пока не сможете схватить её пальцами.

Пальцами отогните две маленькие лапки с верхнего и нижнего уголка левого края батареи.

Если эти лапки не будут полностью отделены, вы не сможете поднять батарею на следующем этапе.

Будьте осторожны, не сгибайте и не мните батарею — она может протечь опасными химикатами и/или воспламениться.

Одной рукой отогните верхние и нижние лапки так, чтобы они не мешали, и крепко прижмите рамку.

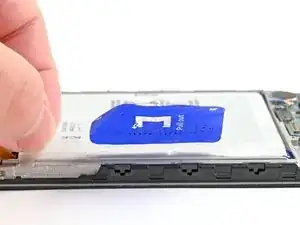

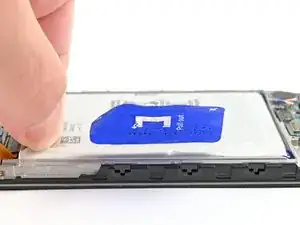

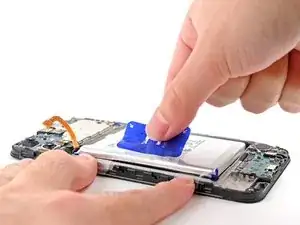

Сильной, равномерной тягой потяните за синюю тянущую ленту батареи, пока батарея не оторвётся от клея в телефоне.

Если батарея не поддаётся, капните под батарею несколько капель изопропилового спирта (90% или более), подождите несколько минут и попробуйте снова.

Полностью удалите оставшийся клей батареи, прикреплённый к рамке телефона.

Удалите батарею и её плёнку.

Вставьте плоский конец лопатки под разъём шлейфа дисплея и отожмите его от платы.

Используйте крестовую отвёртку, чтобы удалить винт длиной 3 мм, фиксирующий дочернюю плату в телефоне.

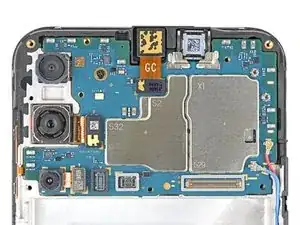

Используйте крестовую отвёртку, чтобы удалить винт длиной 3 мм, фиксирующий материнскую плату в телефоне.

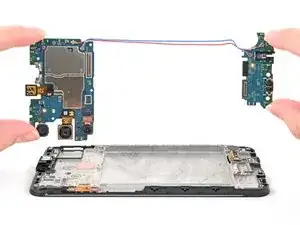

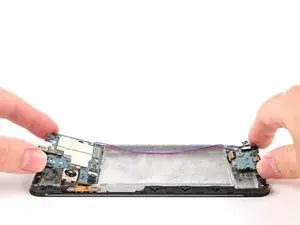

Возьмите материнскую и дочернюю платы за края и вытяните их вместе прямо вверх и наружу из телефона.

Осторожно — не тяните сильно за антенные кабели, соединяющие платы. Если ощущается заедание, аккуратно потяните вверх до освобождения.

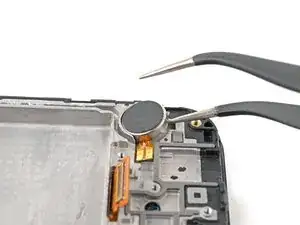

Вставьте один наконечник изогнутого пинцета в зазор под вибромотором, ближайшем к нижней части телефона.

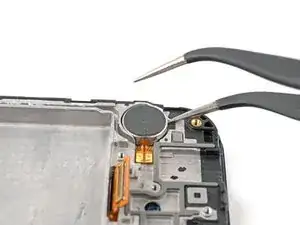

Схватите вибромотор пинцетом и поднимите его вверх, чтобы извлечь из телефона.

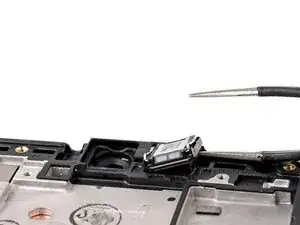

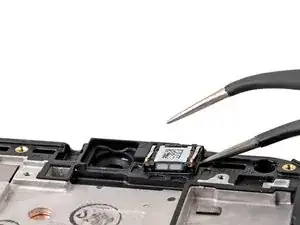

Вставьте наконечник изогнутого пинцета в зазор рядом с разговорным динамиком. Подведите пинцет под разговорный динамик и осторожно подденьте его.

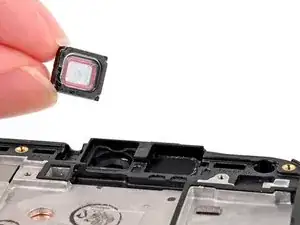

Поднимите разговорный динамик и извлеките его из телефона.

Теперь у вас осталась только сборка экрана.

Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные ленты с новой детали перед установкой.
