Замена аккумулятора Samsung Galaxy A20e
Используйте это руководство, чтобы заменить изношенный или разряженный аккумулятор в вашем Samsung Galaxy A20e.
Если аккумулятор вздутый, примите соответствующие меры предосторожности. Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой телефона. Это снижает риск опасного теплового события, если аккумулятор случайно повредят во время ремонта.
Вам потребуется заменяющий клей, чтобы прикрепить компоненты при сборке устройства.
Шаг 1
Перед началом ремонта снимите Galaxy A20e с зарядного устройства и выключите его.
Вставьте инструмент для извлечения SIM-карты, насадку для извлечения SIM или выпрямленную скрепку в отверстие лотка SIM, расположенного на левой стороне телефона.
Нажмите инструментом для извлечения SIM-карты в отверстие, чтобы извлечь лоток SIM-карты.
Уберите лоток SIM-карты.
При обратной установке карт убедитесь, что они правильно ориентированы в лотке.
Шаг 2
Задняя крышка удерживается пластиковыми защёлками.
Вставьте инструмент для отщёлкивания между экраном и задней крышкой по левой кромке рядом с отверстием для инструмента извлечения SIM.
Шаг 3
Проведите инструментом для отщёлкивания вокруг нижнего левого угла, чтобы отщёлкнуть пластиковые защёлки.
Шаг 4
Проведите инструментом для отщёлкивания вдоль нижнего края, чтобы отщёлкнуть пластиковые защёлки.
Шаг 5
Проведите инструментом для отщёлкивания вдоль правого края к верхнему правому углу, чтобы отщёлкнуть пластиковые защёлки.
Шаг 6
Отделите сборку телефона от задней крышки.
Шаг 7

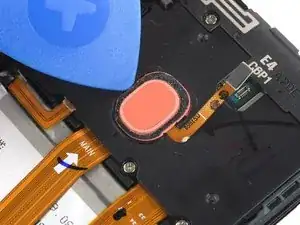

Используйте инструмент для отщёлкивания, чтобы поддеть и отключить датчик отпечатка пальца.
Шаг 8

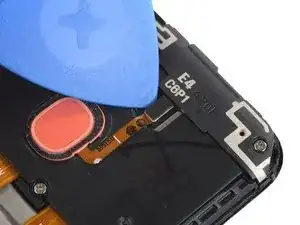

Нажмите на левый край датчика отпечатка пальца инструментом для отщёлкивания, чтобы сдвинуть датчик вправо и отделить его от крышки материнской платы.
Шаг 9

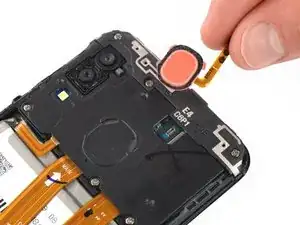

Снимите датчик отпечатка пальца.
Шаг 10

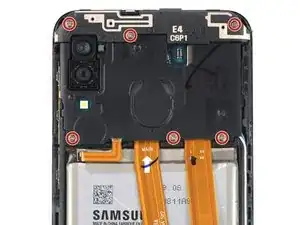

Отверткой Phillips удалите шесть винтов длиной 3,5 мм, крепящих крышки материнской платы.
Шаг 11

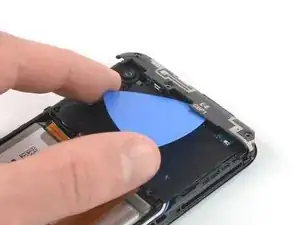

Подденьте верхнюю крышку материнской платы инструментом для отщёлкивания.
Используйте инструмент для отщёлкивания, чтобы отщёлкнуть пластиковые защёлки, удерживающие верхнюю крышку материнской платы на месте.
Шаг 12

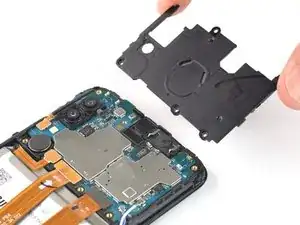

Снимите верхнюю крышку материнской платы.

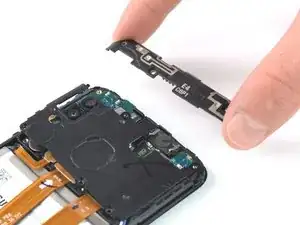

Снимите нижнюю крышку материнской платы.
Шаг 13

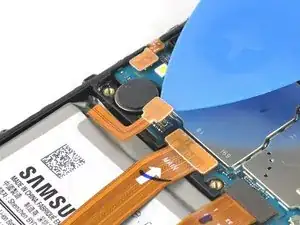

Используя инструмент для отщёлкивания, отключите аккумулятор, поддев соединитель вертикально вверх из его гнезда.
Шаг 14

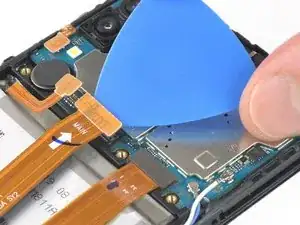

Используйте инструмент для отщёлкивания, чтобы отключить межсоединительный и шлейф дисплея, поддев разъёмы вертикально вверх из их гнёзд.
Шаг 15

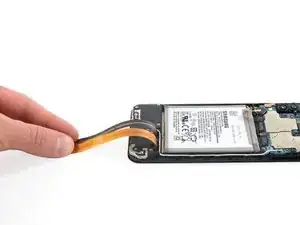

Отогните два шлейфа в сторону нижней части телефона и уберите их с области аккумулятора.
Осторожно, не сгибайте шлейфы.
Шаг 16
Перед использованием средства для снятия клея выполните эти подготовительные шаги.

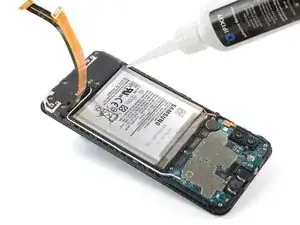

Нанесите несколько капель средства для снятия клея или изопропилового спирта высокой концентрации (90% или выше) в щель на левой кромке аккумулятора.

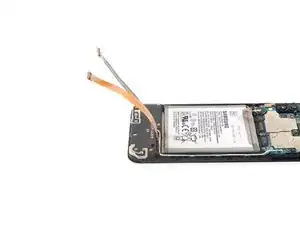

Поднимите нижнюю часть телефона, чтобы наклонить его в сторону основного объектива камеры, чтобы средство для снятия клея растеклось под аккумулятором.
Дайте средству для снятия клея проникнуть в клей под аккумулятором не менее 1 минуты.
Шаг 17
По возможности не деформируйте аккумулятор в процессе. Мягкие литий-ионные аккумуляторы могут протекать опасными химикатами, загореться или даже взорваться при повреждении. Не применяйте чрезмерную силу и не поддевать аккумулятор металлическими инструментами.

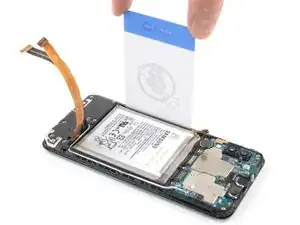

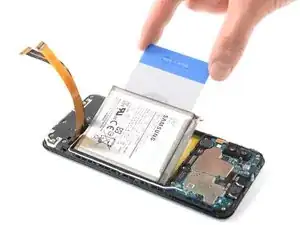

Вставьте пластиковую карту под левую кромку аккумулятора.
Аккуратно проведите ею под аккумулятором, чтобы ослабить клей.

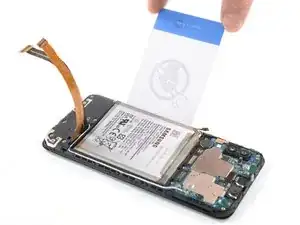

Продолжайте проводить пластиковой картой под аккумулятором, чтобы поддеть аккумулятор и приподнять его из углубления.
Аккумулятор должен легко отойти. Если аккумулятор всё ещё прилипает, повторите процедуру с растворителем клея.
Шаг 18

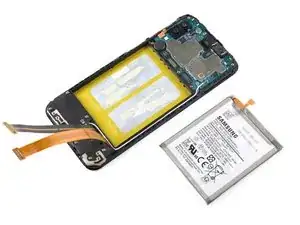

Снимите аккумулятор.
При сборке следуйте этому руководству, если вы используете предварительно вырезанную клеевую прокладку.
Заключение
Если возможно, включите устройство и протестируйте ремонт до установки нового клея и повторного уплотнения.
Закрепите новую батарею при помощи заранее вырезанного клея или двусторонней клейкой ленты. Чтобы правильно её расположить, нанесите новый клей в прибор в тех местах, где находился старый клей, а не прямо на батарею. Плотно прижмите новую батарею на место.
Чтобы собрать устройство, выполните эти инструкции в обратном порядке. Нанесите новый клей в необходимых местах после очистки соответствующих зон изопропиловым спиртом (>90%).
Для оптимальной работы калибруйте только что установленную батарею: зарядите её до 100% и продолжайте заряжать ещё минимум 2 часа. Затем используйте устройство до его отключения из‑за низкого заряда. Наконец, зарядите его без перерывов до 100%.
Отнесите электронные отходы на утилизацию в пункт, сертифицированный по стандартам R2 или e‑Stewards.
Ремонт пошёл не так, как ожидалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
