Замена разъёма для наушников HTC One S

Рекомендуем очистить микроволновую печь перед началом — грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы его трогать.

В ходе ремонта по мере остывания iOpener подогревайте в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не нагревайте свыше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит раздутым.

Если iOpener в центре всё ещё слишком горячий, продолжайте использовать его, ожидая дальнейшего остывания перед следующим подогревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы не дотронуться до горячего центра.

iOpener будет очень горячим, поэтому обращайтесь с ним осторожно. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Положите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вытащить нагретый iOpener из горячей воды.

Тщательно протрите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за установочные язычки.

Ваш iOpener готов к использованию! Если нужно подогреть повторно, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Держа за ярлык, поместите нагретый iOpener на нижнюю крышку корпуса.

Оставьте iOpener на месте как минимум на минуту, чтобы клей под крышкой размягчился.

Осторожно вставьте медиатор в угол зазора между нижней крышкой и задней панелью.

Проведите медиатор вдоль боковой стороны крышки, поддевая её от клея по мере движения.

Используя пальцы, снимите нижнюю крышку с остальной части телефона.

Начиная с паза возле разъёма для наушников, используйте пластиковой лопаткой, чтобы приподнять верхнюю крышку.

Используя пальцы, снимите верхнюю крышку с остальной части телефона.

Удалите следующие винты, крепящие заднюю панель к остальной части телефона:

Два винта Phillips #00, 3.15 мм

Один винт Torx T5, 4.15 мм

Один винт Torx T5, 4 мм

Разместите пальцы по обе стороны телефона и аккуратно нажмите вверх на заднюю панель.

Важно начать снизу телефона, так как задняя панель оборачивается вокруг передней части вверху, и оттуда начать поддевание невозможно.

Оттяните заднюю панель от остальной части телефона руками.

Используя заострённый конец лопатки, приподнимите кабель батареи и освободите разъём.

Переключившись на плоский конец лопатки, продвигайтесь под батареей и оторвите её от клея.

Удалите батарею из телефона.

Снимите три винта Phillips #00, 3.15 мм с бирюзового корпуса.

С помощью пластиковой лопатки приподнимите бирюзовый корпус с конца рядом с разъёмом для наушников.

Снимите бирюзовую крышку с телефона.

Фильтр камеры теперь подвижен — удалите его пинцетом.

С помощью пинцета приподнимите жёлтую полиимидную ленту, покрывающую ZIF-коннекторы.

Используйте остроконечный наконечник лопатки, чтобы приподнять белую вкладку на самом большом ZIF-коннекторе, расположенном напротив USB-коннектора.

Используйте заострённый край лопатки, чтобы вывести ZIF-кабель из его разъёма.

Для этого может потребоваться медленно проработать обе стороны, пока кабель полностью не освободится.

Повторите процедуру из шагов 19 и 20, чтобы извлечь кабели из оставшихся ZIF-разъёмов.

С помощью остроконечного конца лопатки отсоедините антенный кабель от его разъёма на плате.

Удалите винт Phillips #00 длиной 3,15 мм с материнской платы.

Снимите материнскую плату с остальной части телефона.

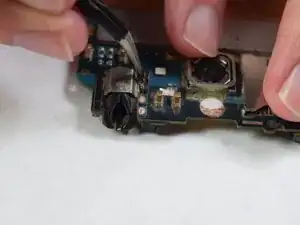

С помощью пинцета снимите клейкую ленту вокруг разъёма для наушников.

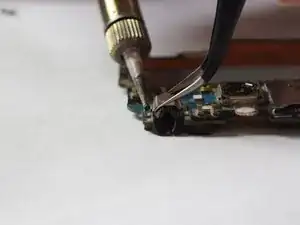

Нагрейте паяльник до 400 °C (752 °F) и прогрейте паяные соединения по бокам разъёма для наушников. Используя пинцет, приподнимите разъём для наушников с платы.

При работе с оборудованием, нагревающимся до высоких температур, соблюдайте повышенную осторожность, чтобы снизить риск ожогов.

Настоятельно рекомендуется предварительно ознакомиться с этим руководством по выпаиванию поверхностно-монтируемых компонентов.
